6-3
Ру
сс
кий
ДЛЯ НАРУЖНЫЙ БЛОК
Жалюзи выпуска воздуха
Датуик сигналов показания
индикаторов
Решетка впуска воздуха
Оберните изолированную трубу
декоративной лентой снизу доверху

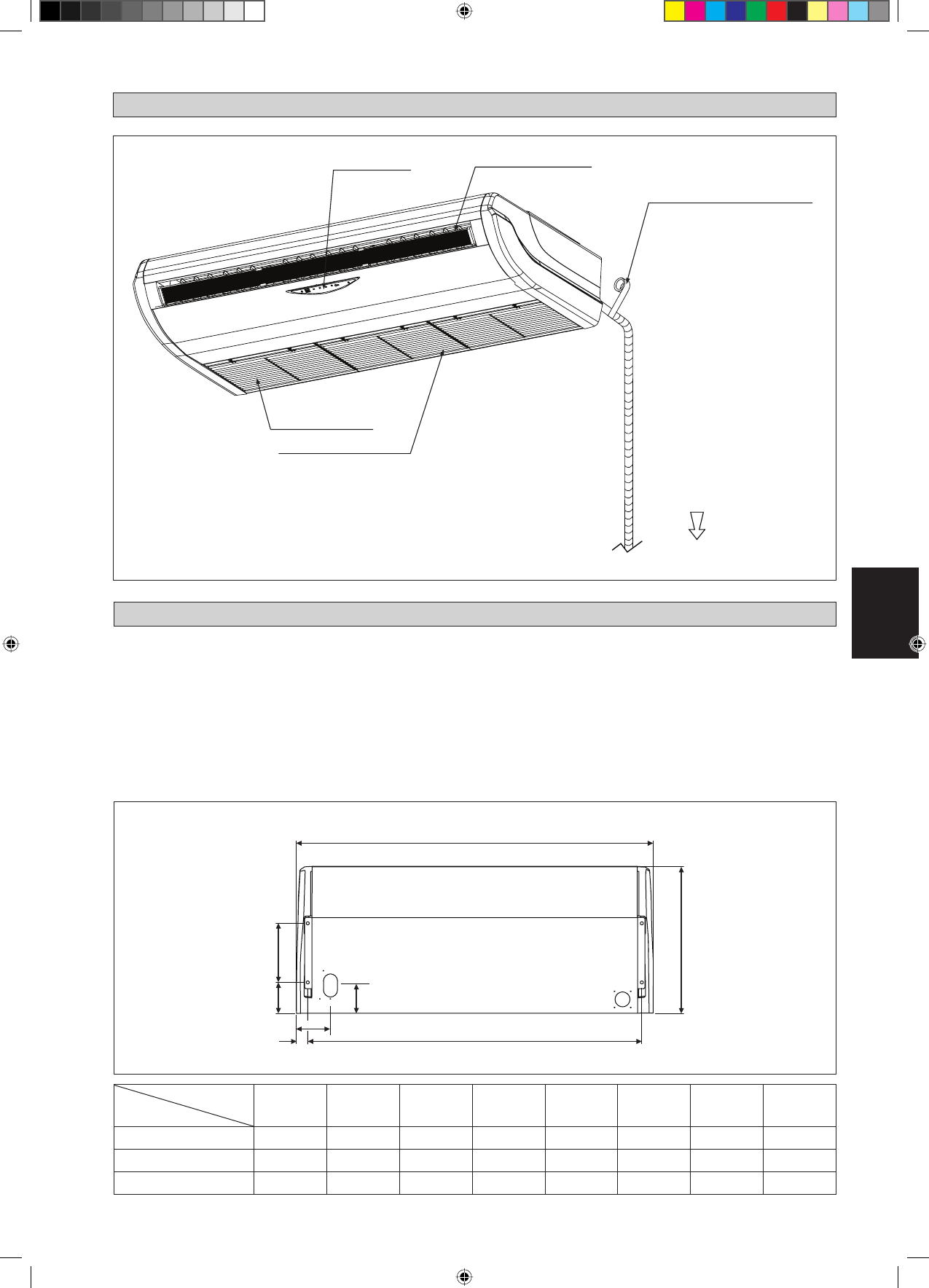

РИСУНОК УСТАНОВКИ (AHQ71/100/125CV1)
Предварительный осмотр места установки
К о л е б а н и е н а п р я же н и я н е д о л ж н о б ы ть б о л е е ,
ч е м ± 1 0 % о т н о р м а л ь н о го н а п р я ж е н и я . Л и н и и
электроснабжения не должны зависеть от сварочных
трансформаторов, которые могут стать причиной
высоких колебаний снабжения.
Уд о с то в е р ьте с ь , ч то р а с п о л ож е н и е уд о б н о д л я
прокладки проводов, труб и слива.
•
•
Стандартная установка
Удостоверьтесь, что несущие крепежи достаточно крепки для
поддержания массы блока. Установите подвесные крепежи
(установочные стенные скобы для напольного положения),
проверьте соответствие с блоком на Рисунок A. Также,
проверьте надежность скоб и основание подвешенного
блока находится в горизонтальном положении в обеих
плоскос тях, учитывая угол нак лона для с лива как это
рекомендуется на Рисунок B.
Рисунок A
Все размеры указаны в мм
A
E
B
C
D
F
G
H
УСТАНОВКА КОМНАТНОГО БЛОКА (AHQ71/100/125CV1)
Воздушные фильтры
(Внутренняя решетка впуска воздуха)
Размер
Модель
A
B
C
D
E
F
G
H
AHQ71CV1
1320
635
255
134
1222
49
148
120
AHQ100CV1
1538
635
255
134
1440
49
148
120
AHQ125CV1
1786
635
255
134
1688
49
148
120
6 IM 5CEY-0711(1)-RU-Siesta.indd3 3
6 IM 5CEY-0711(1)-RU-Siesta.indd3 3
4/3/13 3:24:03 PM
4/3/13 3:24:03 PM
Содержание
- 64 МЕРЫ ПРЕДОСТОРОЖНОСТИ; ВHИMAHИE; РУКОВОДСТВО ПО УСТАНОВКЕ; ПPEДУПPEЖДEHИE
- 65 Предварительный осмотр места установки; Рисунок A
- 66 Рисунок B; Удостоверьтесь, что следующие операции предприняты:; Рисунок C; Напольный вертикальный вид
- 67 Установка подвесных болтов; Рисунок D; Установка внутренних блоков
- 68 Установка - Потолочный тип; Рисунок F
- 69 Рисунок I; Открытие решетки впуска воздуха; Рисунок K; Pисунок J
- 70 Рисунок L; Рисунок M
- 71 Рисунок N
- 72 Соединение Трубопроводов К блокам
- 73 Прикрепите изоляционный рукав; Вакуумирование трубопровода и внутреннего блока; Осторожно
