2-3

Français

VERS L

ʼ

UNITÉ EXTÉRIEURE

Conduait de ventilation

Voyants du récepteur
de signal

Grilles de reprise d’air

Enveloppez le tuyau isolé de
bande definition de bas en haut

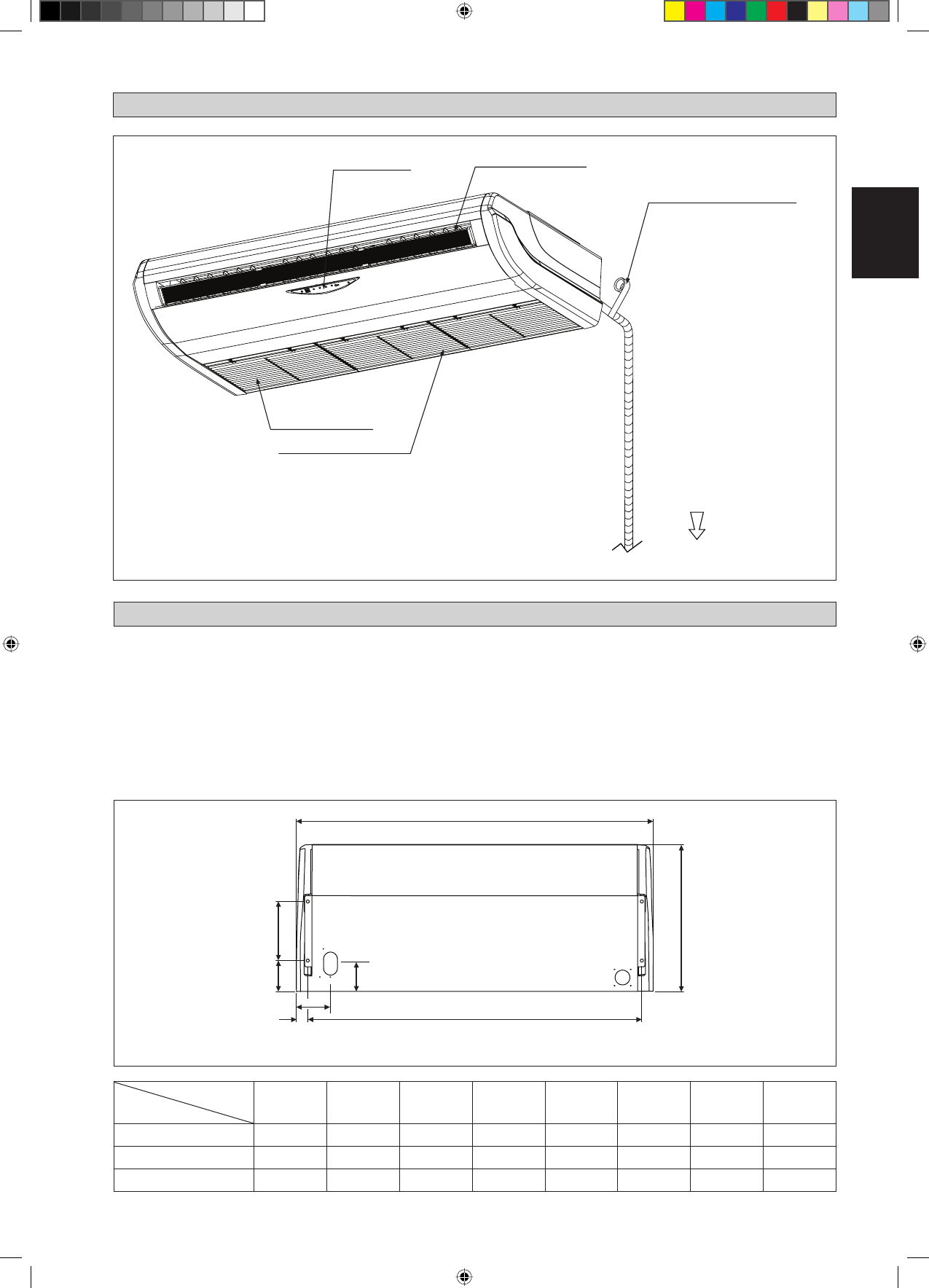

DIAGRAMME D’INSTALLATION (AHQ71/100/125CV1)

Etude Preliminaire Du Site

La fluctuation de l’alimentation secteur ne doit pas dépasser
±10% de la tension nominale. Les lignes d’alimentation
électrique doivent être indépendantes des transformateurs
de soudage qui pourraient provoquer de fortes fluctuations
d’alimentation.
Assurez-vous que l’emplacement est pratique pour les
câblages, la tuyauterie et l’évacuation.

•

•

Montage standard

Vérifier que les supports de plafond sont assez solides pour
supporter le poids de l’appareil. Positionner les tiges de levage
(support de montage mural pour installation au sol) et vérifier
leur alignement avec l’appareil comme illustré dans la Schéma A.
Vérifier également que les supports de suspension sont solidement
ancrés et que la base du ventiloconvecteur est de niveau dans les
deux sens horizontaux, tenant compte de l’inclinaison pour le flux
d’évacuation tel que recommandé dans la Schéma B.

Toutes les dimensions sont données en mm

INSTALLATION DE L’UNITÉ INTÉRIEURE (AHQ71/100/125CV1)

Filltre à air
(Grille d’admission d’air intérieur)

Schéma A

A

E

B

C

D

F

G

H

Dimension

Modèle

A

B

C

D

E

F

G

H

AHQ71CV1

1320

635

255

134

1222

49

148

120

AHQ100CV1

1538

635

255

134

1440

49

148

120

AHQ125CV1

1786

635

255

134

1688

49

148

120
