INSTALLAZIONE SOTTO TETTO (AHQ140CV1)

Installare i Bulloni di Sospensione

Installare i bulloni di sospensione in modo da supportare l’unità
interna.
Prima dell’installazione, regolare la distanza dal sof

fi

 tto.

Per installare l’unità, fare riferimento alle dimensioni fornite nella
Figura N.

1.

2.
3.

Installare le Unità Interne

Inserire i bulloni di sospensione nell’accessorio del braccio di
sospensione.
Inserire i dadi e la rondella su entrambi i lati degli accessori
metallici.
Fissare l’unità con i dadi.

1.

2.

3.

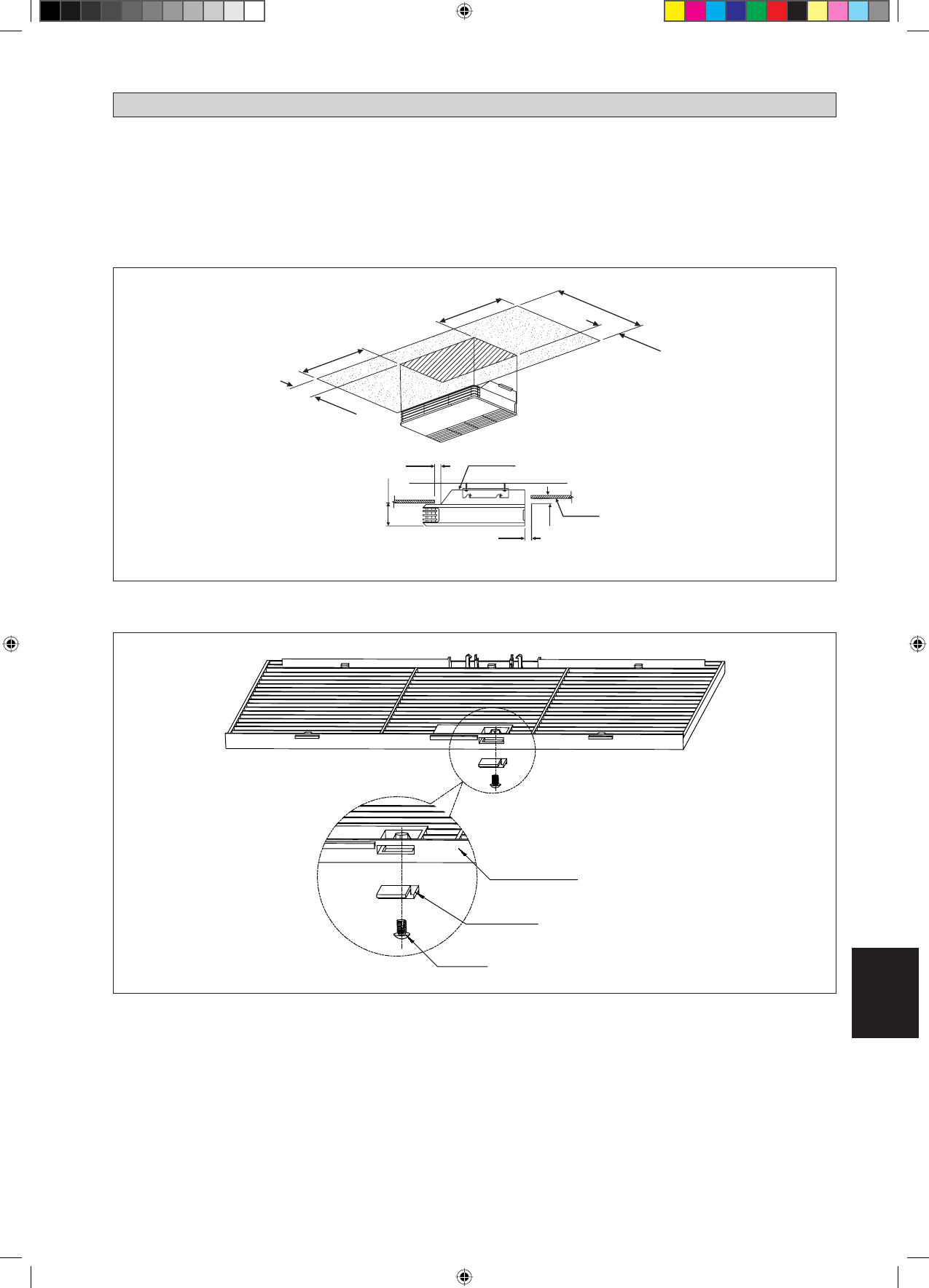

Installazione del Tipo a Soffitto

Figura N

10mm o meno

Pannello superiore del condizionatore

Soletta soffitto

10mm

145-155mm

10mm

300 mm o più

10mm

621mm

10mm o meno

300 mm o più

Griglia di blocco di copertura (la protezione della parte mobile che l’utente diretto può toccare)

La griglia di blocco di copertura deve essere installata come mostra la figura che segue.

Griglia di ingresso

Griglia di blocco di copertura

Vite

Se l’unità ha bisogno di manutenzione devono essere seguiti i punti che seguono:

Assicurarsi che l’unità sia spenta prima di eseguire manutenzioni.
Usare il cacciavite per togliere la vite della griglia di blocco di copertura.
Togliere la griglia di blocco di copertura e aprire la griglia di ingresso per la manutenzione.
Montare la griglia di ingresso e avvitare la griglia di blocco di copertura dopo la manutenzione assicurandosi che l’unità
sia correttamente installata.

1.
2.
3.
4.
