6-13

Italiano

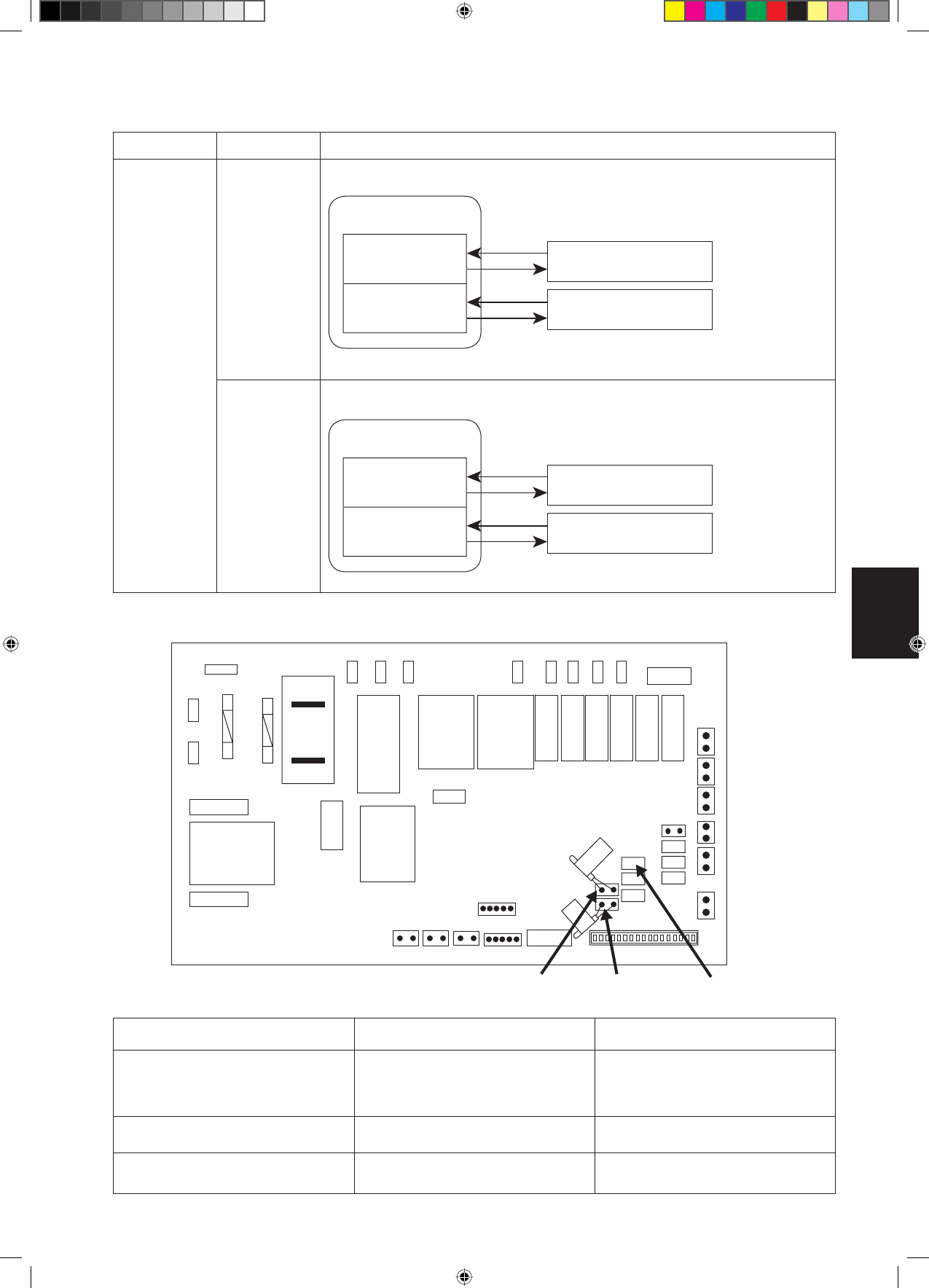

Sistema

Modello

Funzione

4 Tubi

sistema

M3 -

Modello 3

Solo Raffreddamento con La Caldaia

M4 -

Modello 4

Riscaldamento o Raffreddamento con La Caldaia

Il pannello standard (W 2,0) è dotato di un’impostazione predefinita della selezione modello: Modello 4. Selezionare il modello
pertinente utilizzando il ponte.

Miniraffreddatore

(Solo Raffreddamento)

Caldaia

B) SELEZIONE VALVOLA, CALORE E PRIORITÀ VENTOLA

Ponticello

Con ponticello (Predefinito)

Senza ponticello

Ponticello Priorità

Velocità impostata dall’utente o
ventola più bassa se viene selezionato
il modo automatico

Interruzione ventola quando si stacca
il termostato

Ponticello Calore

Per la pompa di calore

Solo per il raffreddamento

Ponticello Valvola

Per il controllo con valvole

Per il controllo senza valvole

Bobina 1

FCU

Miniraffreddatore

(Refrigerazione/Riscaldamento)

Caldaia

FCU

HTR

L

Ponticello Calore

Ponticello Priorità

N2

LIVE

N1

HI

MED

LOW

CN_TW

CN_PGRM

CN_WIR

ROOM

CN_STP

C_SEN

H_SEN

HEA

T

VA

LV

E

CN_DSP

SHED

M4

M3

M2

M1

TFULL

A_FRZ

W_OPEN

UNOCP

SLIENT

CVL

V

HVL

V

WTP

AS

CN_DRY

Ponticello Valvola

CO_DRAFT

Bobina 2

Bobina 1

Bobina 2
