2-10

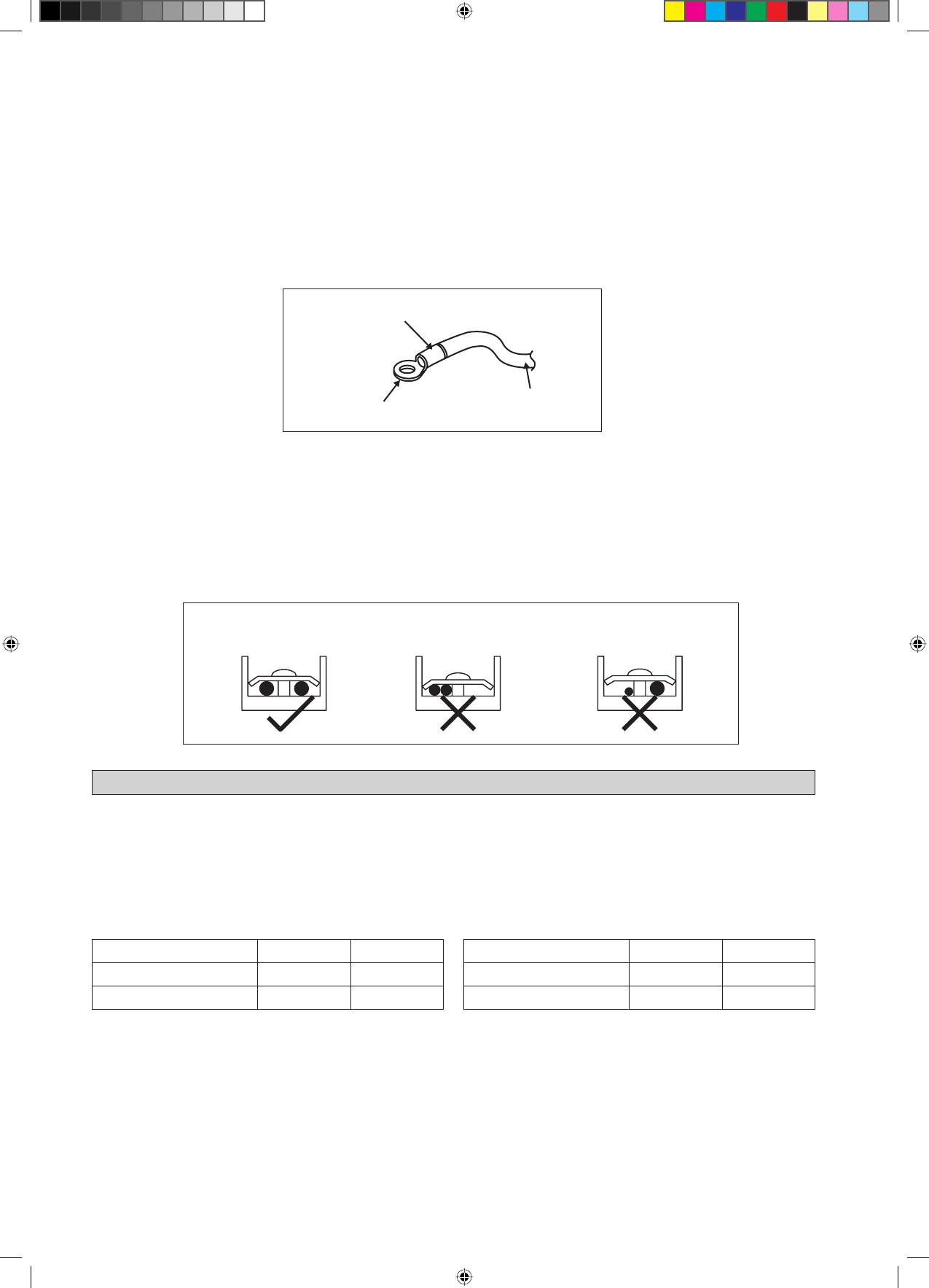

Dämm-Manschette befestigen

Runder Crimp-Anschluss

Elektrokabel

Schließen Sie die Kabel von gleichen
Messteilen an beide Seiten an.

Schließen Sie die Kabel von gleichen
Messteilen nicht an einer Stelle an.

Schließen Sie keine Kabel
unterschiedlicher Messteile an.

Schritte, um den Installationsdraht anzuschließen:

Verwenden Sie den korrekten Schraubendreher, um die Klemmschrauben festzudrehen. Falls der Block zu klein ist, kann
der Schraubenkopf beschädigt werden und die Schraube kann nicht korrekt festgedreht werden. Falls zu fest gedreht wird,
kann die Schraube beschädigt werden.
Kabel nicht an verschiedene Messstellen anschließen, die zur gleichen Spannungsquelle führen.
Verwenden Sie vorgeschriebene Elektrokabel. Schließen Sie das Anschlusskabel sicher an den Anschluss an. Das Kabel
heruntersperren, ohne viel Kraft auf den Anschluss zu verwenden.
Korrekt weiter verkabeln und keine anderen Geräte blockieren, wie das unbeabsichtigte Öffnen des Klemmkastendeckels.

•

•
•

•

Betriebsgrenzen:

Wärmeträger : Wasser
Wassertemperatur : 4°C ~ 10°C (Kühlen), 35°C ~ 50°C (2 Rohre), 35°C ~ 70°C (4 Rohre),
Maximaler Wasserdruck : 16 bar
Lufttemperatur: (wie unten)

Kühlgerät

Heizeinheit

Ts: Trockenkugeltemperatur.

Th: Feuchtkugeltemperatur.

BETRIEBSBEREICH

Temperatur

Ts °C/°F

Th °C/°F

Min. Raumtemperatur

16,0 / 60,8

11,0 / 51,8

Max. Raumtemperatur

32,0 / 89,6

23,0 / 73,4

Temperatur

Ts °C/°F

Th °C/°F

Min. Raumtemperatur

16,0 / 60,8

-

Max. Raumtemperatur

30,0 / 86,0

-

Alle Adern sind fest zu verdrahten.
Stellen Sie sicher, dass die Kabel nicht die Kühlmittelrohrleitung, den Kompressor oder irgendwelche beweglichen Teile
des Lüftermotors berühren.
Das Verbindungskabel zwischen dem Außen- und Innengerät muss an die Erdungsklemmen angeschlossen werden.
Das Anschlusskabel muss zumindest dem H07RN-F entsprechen.
Klemmen Sie keine Kabel ein, wenn Sie den Deckel des Anschlusskastens montieren.
Nach dem Anschließen aller Kabel füllen Sie die Zwischenräume mit Isoliermaterial (örtlich erhältlich) aus, um zu verhindern,
dass kleine Insekten von Außen in das Gerät eindringen.
Verwenden Sie runde Crimpanschlüsse, um Kabel an den Anschlussblock anzuschließen. Schließen Sie die Kabel an die
entsprechenden Markierungen des Anschlussblocks an. (Siehe Schaltbild, angeheftet am Gerät).

•
•

•
•
•
•

•
