2-14

C) ANDERE

Die Kontrolltafel mit anderer Option.

Stützbetrieb-Modus

Wenn der potenzialfreie Kontakt geschlossen ist, wird der Stützbetrieb-Modus aktiviert und umgekehrt. Wenn der Timer
eingeschaltet ist („Timer On“), kehrt das System in den Stützbetrieb-Modus zurück.

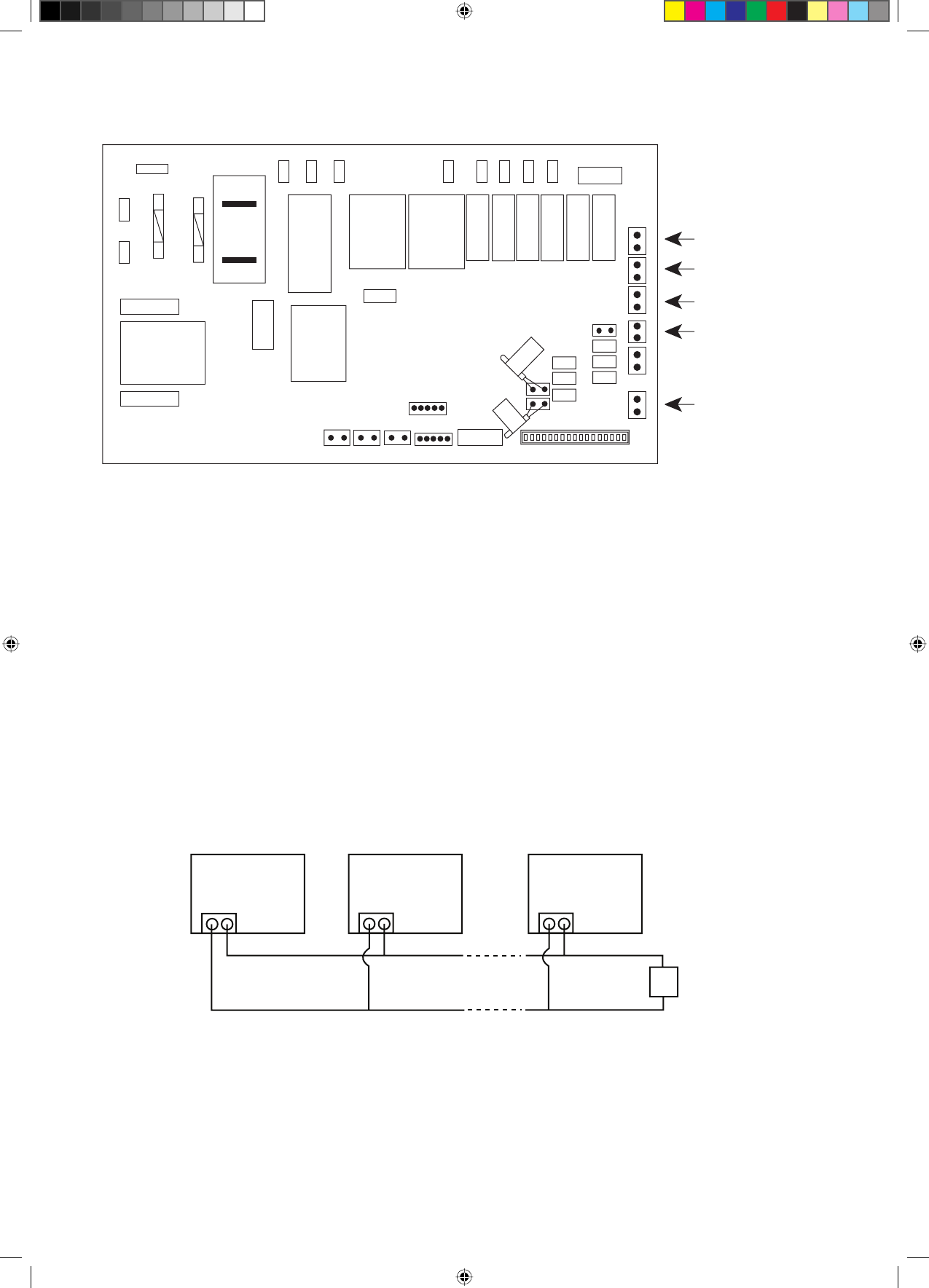

Die Punkte des potenzialfreien Kontakts können parallel zueinander mit den Baugruppen anderer Fan-Coil Geräte (FCU)
geschlossen werden. Wenn ein potenzialfreier Kontakt geschlossen wird. Wird der Stützbetrieb-Modus aller parallel
angeschlossenen Fan-Coil Geräte verbunden, wie in der Abbildung unten dargestellt.

Frostschutz-Modus

Der Frostschutz- Betrieb besitzt höchste Priorität innerhalb des Gerätebetriebs. Der Frostschutz- Betrieb wird nur aktiviert,
wenn ein potenzialfreier Kontakt geschlossen wird und umgekehrt.

Fensteröffnungsmodus

Die Punkte des potenzialfreien Kontakts können parallel zueinander mit den Baugruppen anderer Fan-Coil Geräte (FCU)
geschlossen werden. Wenn ein potenzialfreier Kontakt geschlossen wird, wird der Fensteröffnungsmodus aller parallel
angeschlossenen Fan- Coil Geräte verbunden, wie in der Abbildung unten dargestellt.

Die Entlastung

Die Punkte des potenzialfreien Kontakts können parallel zueinander mit den Baugruppen anderer Fan-Coil Geräte
(FCU) geschlossen werden. Wenn ein potenzialfreier Kontakt geschlossen wird, wird der Entlastungsmodus aller parallel
angeschlossenen Fan-Coil Geräte verbunden, wie in der Abbildung unten dargestellt.

i)

ii)

iii)

iv)

SW

FCU1

FCU2

FCU3

Globaler Stützbetrieb, globaler Fensteröffnungs- und globaler Entlastungsbetrieb können auch über die Netzwerk-
Kommunikationslinie des Hauptschalters mit oder ohne die oben genannte Verbindung aktiviert werden. (Hängt von der
Verwendbarkeit für dieses Merkmal.)

Anmerkung:

Auto-Gebläse-Modus gilt nur bei Modell 3. (Nur Kühlen mit Boiler).

Fan Modus ist nicht bei der ventillosen Steuerung verfügbar.

Das angeschlossene Handgerät besitzt einen Zimmersensor für Innenräume. Vermeiden Sie die Aufbewahrung des Geräts
in abgelegenen Teilen des Raumes, an denen die Temperatur inakkurat angezeigt wird.

i)

ii)

iii)

Stützbetrieb-Modus

Frostschutz-Modus

Mit Stufenschalter
Verbinden

Entlastungsmodus

HTR

L

N2

LIVE

N1

HI

MED

LOW

CN_TW

CN_PGRM

CN_WIR

ROOM

CN_STP

C_SEN

H_SEN

HEA

T

VA

LV

E

CN_DSP

SHED

M4

M3

M2

M1

TFULL

A_FRZ

W_OPEN

UNOCP

SLIENT

CVL

V

HVL

V

WTP

AS

CN_DRY

Fensteröffnungsmodus

CO_DRAFT

MULTISCHALTER
GLOBAL
