2-12
BETRIEBSLEUCHTANZEIGE
Ereignis
Netz-LED
Timer LED
Fehlermeldung
1.
Raum-Sensor öffnet oder schließt kurz
Blinkt 1-mal
-
E1 blinkt
2.
Rohrwasser-Sensor öffnet oder schließt kurz
Blinkt 2-mal
-
E2 blinkt
3.
Falsche Rohrwassertemperatur
Blinkt 3-mal
-
E4 blinkt
4.
Rohrwasser-Temperatur schlecht oder fehlerhaft
-
Blinkt 1-mal
E5 blinkt
5.
Wasserpumpe defekt
-
Blinkt 2-mal
E6 blinkt
6.
Hardware-Fehler (Nadel des Takt-Schalters schließt
kurz/M3 oder M4-Modus mit ventillosen Abschnitt)
-
Blinkt 6-mal
E8 blinkt
7.
Fensteröffnung aktiviert*
Blinkt 6-mal
-
-
8.
Frostschutz-Modus aktiviert*
Blinkt 7-mal
-
-
9.
Lastabwurf aktiviert*
Blinkt 8-mal
-
-
* Nur bei 4-Rohr-Systemem anwendbar
A) MODUSSELEKTION
HTR
L
Modell M3
Modell M4
FEHLERDIAGNOSE
Kabelloser Controller
Wenn ein Infrarotsignal vorliegt, bestätigt der Infrarot-Empfänger am Raumgerät den Empfang mit einem Signalton.
Verkabelter Controller
Wird ein abnormaler Zustand entdeckt, so blinkt der Controller den jeweiligen Fehlercode.
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SEN
H_SEN
HEA
T
VA
LV
E
CN_DSP
SHED
M4
M3
M2
M1
TFULL
A_FRZ
W_OPEN
UNOCP
CO_DRAFT
SLIENT
CVL
V
HVL
V
WTP
AS
CN_DRY

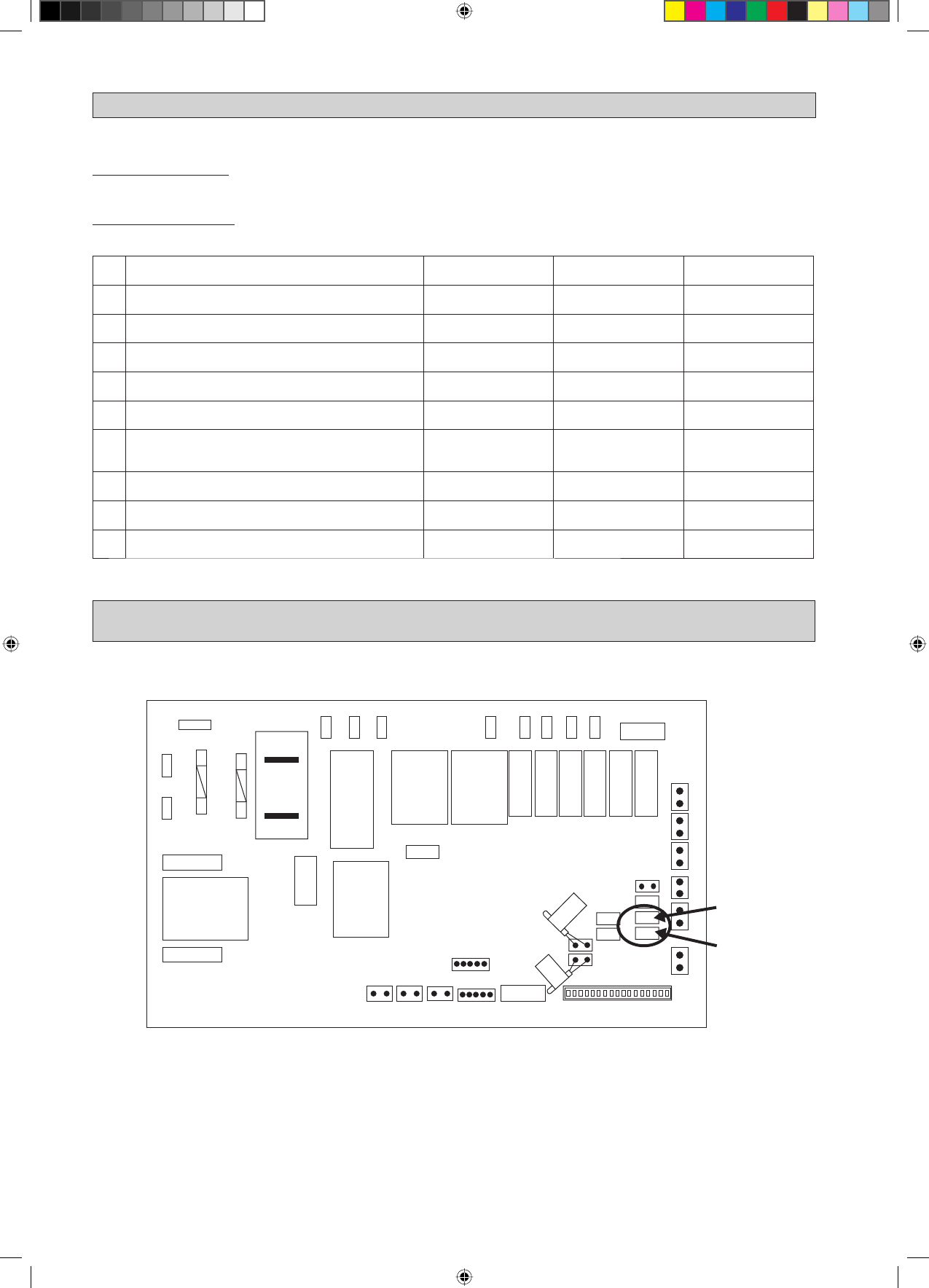

KONTROLLTAFEL-EINSTELLUNG DES FAN-COIL GERÄTS
(EINSETZBAR FÜR 4-ROHR-EINHEITEN)
2 IM-CKEW(DC)-1013(1)DAIKIN-DE.i12 12
2 IM-CKEW(DC)-1013(1)DAIKIN-DE.i12 12
7/1/14 2:39:24 PM
7/1/14 2:39:24 PM
