7-10

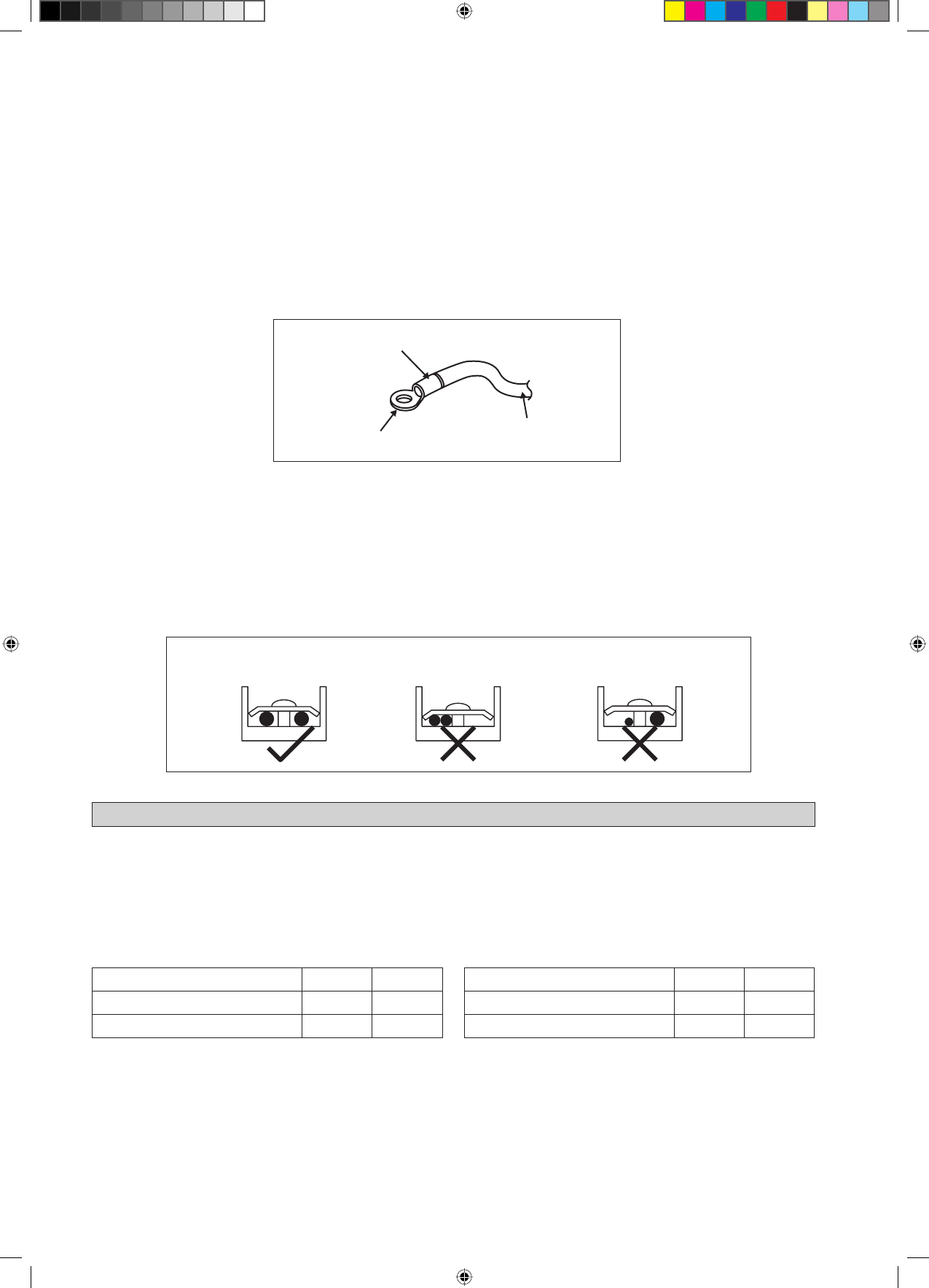

Τοποθετήστε το μονωτικό χιτώνιο

Κυκλικός πρεσαριστός ακροδέκτης

Ηλεκτρικό καλώδιο

Συνδέστε τα καλώδια του ίδιου
διαμετρήματος και στις δύο πλευρές.

Μη συνδέετε καλώδια του ίδιου
διαμετρήματος μόνο στη μία πλευρά.

Μη συνδέετε καλώδια
διαφορετικού διαμετρήματος.

Βήμα για τη σύνδεση του καλωδίου εγκατάστασης:

Χρησιμοποιήστε το σωστό κατσαβίδι για το σφίξιμο των βιδών των ακροδεκτών. Εάν η μύτη είναι πολύ μικρή, η κεφαλή της
βίδας μπορεί να φθαρεί και η βίδα δεν θα σφιχτεί σωστά. Εάν σφίξετε πολύ δυνατά, μπορεί να προκληθεί ζημιά στη βίδα.

Μη συνδέετε καλώδια διαφορετικού διαμετρήματος στον ίδιο ακροδέκτη τροφοδοσίας.

Χρησιμοποιήστε το προβλεπόμενο ηλεκτρικό καλώδιο. Συνδέστε το καλώδιο με ασφάλεια στον ακροδέκτη. Ασφαλίστε το
καλώδιο χωρίς να ασκήσετε υπερβολική δύναμη στον ακροδέκτη.

Διατηρήστε την καλωδίωση σε τάξη ώστε να μην εμπoδίζει άλλο εξοπλισμό όπως το άνοιγμα του καλύμματος του κουτιού
ακροδεκτών.

•

•
•

•

Όρια λειτουργίας:

Θερμικός φορέας: Νερό
Θερμοκρασία νερού: 4°C ~ 10°C (Ψύξη), 35°C ~ 50°C (2 Σωλήνες), 35°C ~ 70°C (4 Σωλήνες),
Μέγιστη πίεση νερού: 16 bar
Θερμοκρασία αέρα: (όπως αναφέρεται κατωτέρω)

Μονάδα ψύξης

Μονάδα θέρμανσης

Ts: Θερμοκρασία ξηρού βολβού.

Th: Θερμοκρασία υγρού βολβού.

ΦΑΣΜΑ ΛΕΙΤΟΥΡΓΙΑΣ

Θερμοκρασία

Ts °C/°F

Th °C/°F

Ελάχιστη εσωτερική θερμοκρασία

16,0 / 60,8

11,0 / 51,8

Μέγιστη εσωτερική θερμοκρασία

32,0 / 89,6

23,0 / 73,4

Θερμοκρασία

Ts °C/°F

Th °C/°F

Ελάχιστη εσωτερική θερμοκρασία

16,0 / 60,8

-

Μέγιστη εσωτερική θερμοκρασία

30,0 / 86,0

-

Όλα τα καλώδια πρέπει να είναι σταθερά συνδεδεμένα.

Φροντίστε τα καλώδια να μην έρχονται σε επαφή με τις σωληνώσεις ψυκτικού, το συμπιεστή ή οποιαδήποτε κινούμενα μέρη
του μοτέρ του ανεμιστήρα.

Το καλώδιο σύνδεσης ανάμεσα στην εσωτερική και την εξωτερική μονάδα πρέπει να τοποθετηθεί σφικτά μέσα στις αγκυρώσεις
καλωδίου.

Το καλώδιο τροφοδοσίας πρέπει να είναι ισοδύναμο με το H07RN-F που αποτελεί την ελάχιστη απαίτηση.

Όταν προσαρτήσετε το κάλυμμα στο κουτί ακροδεκτών, προσέξτε να μη μαγκώσετε κάποιο καλώδιο.

Αφού ολοκληρωθούν όλες οι συνδέσεις καλωδίων, γεμίστε τυχόν κενά/οπές με μονωτικό (πωλείται ξεχωριστά) για να
αποτρέψετε την είσοδο μικρών ζώων και εντόμων στη μονάδα από έξω.

Χρησιμοποιήστε έναν ακροδέκτη με δακτυλιοειδείς σιαγόνες για τη σύνδεση των καλωδίων στην πλακέτα ακροδεκτών
τροφοδοσίας. Συνδέστε τα καλώδια αντιστοιχώντας την ένδειξη στην πλακέτα ακροδεκτών. (Ανατρέξτε στο διάγραμμα
συνδεσμολογίας που συνοδεύει τη μονάδα).

•
•

•

•
•
•

•
