7-6

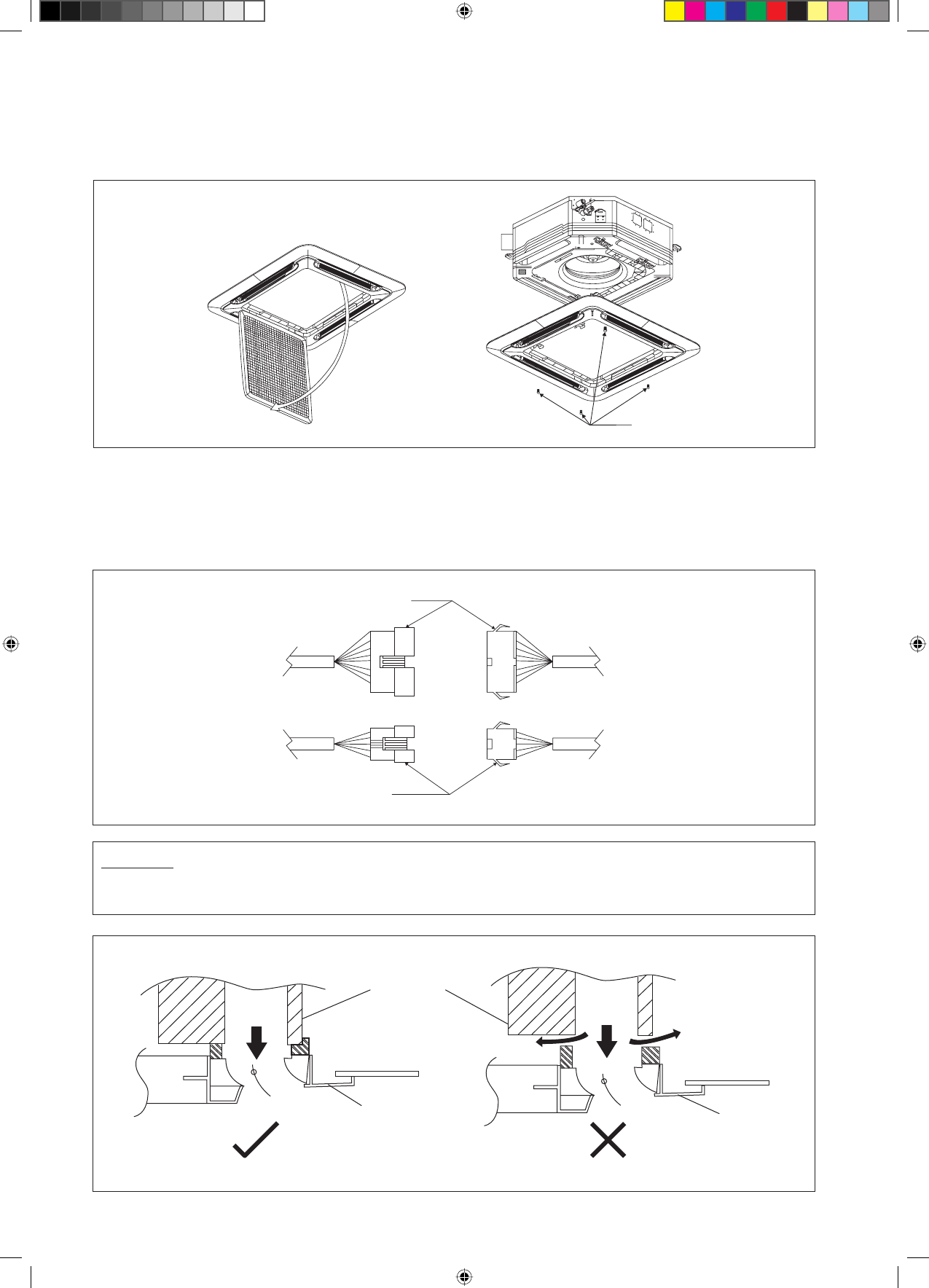

Ανοιξτε

Βίδα

Από το Κιβώτιο
Ελέγχου της
Μονάδας

Από το
μπροστινό
πάνελ

Καλώδιο λυχνίας LED

Καλώδιο παλινδρόμησης αέρα

Εσωτερική

μονάδα

Ψυχρός

αέρας

Πίνακας οροφής

Πίνακας

Διαρροή αέρα

Ψυχρός

αέρας

Διαρροή αέρα

Πίνακας οροφής

Πίνακας

ΣΗΜΕΙΩΣΗ

Εγκαταστήστε σταθερά το μπροστινό πλαισιωτό πάνελ ώστε να αποφευχθεί τυχόν διαρροή ψυχρού αέρα, η
οποία θα προκαλέσει συμπύκνωση και στάξιμο νερού.

8. Εγκατάσταση του πάνελ

Το μπροστινό πάνελ μπορεί να τοποθετηθεί μόνο κατά μία κατεύθυνση, ακολουθήστε την κατεύθυνση των
σωληνώσεων. (Ακολουθήστε το αυτοκόλλητο βέλος των σωληνώσεων στο μπροστινό πάνελ)
Βεβαιωθείτε ότι έχετε αφαιρέσει τη μήτρα εγκατάστασης προτού εγκαταστήσετε το μπροστινό πάνελ.

•

•

Ανοίξτε τη γρίλια εισόδου του αέρα τραβώντας προς τα πίσω τα μάνδαλα και αφαιρέστε την μαζί με το φίλτρο από το
πάνελ.
Εγκαταστήστε το μπροστινό πλαισιωτό πάνελ πάνω στην εσωτερική μονάδα με 4 βίδες που πρέπει να σφίξετε καλά
ώστε να αποφευχθεί τυχόν διαρροή ψυχρού αέρα.
Συνδέστε το καλώδιο για τη λυχνία LED και το καλώδιο παλινδρόμησης του αέρα στην εσωτερική μονάδα.
Ο σύνδεσμος παλινδρόμησης αέρα πρέπει να είναι μέσα στο κουτί ελέγχου αφού συνδεθεί.

•

•

•
•
