Ouvert
Vis
Depuis le boîtier
de commandes de
l’unité
Du panneau
avant
Fil de la DEL
Fil de direction d’air
Unité Intérieure
Air
Froid
Plaque de faux-plafond
Panneau
Fuite d’air
Air
Froid
Fuite d’air
Plaque de faux-plafond
Panneau
REMARQUE
Installez le panneau du cadre avant fermement pour éviter que l’air froid ne s’échappe, que de la condensation ne se
forme et que de l’eau ne goutte.

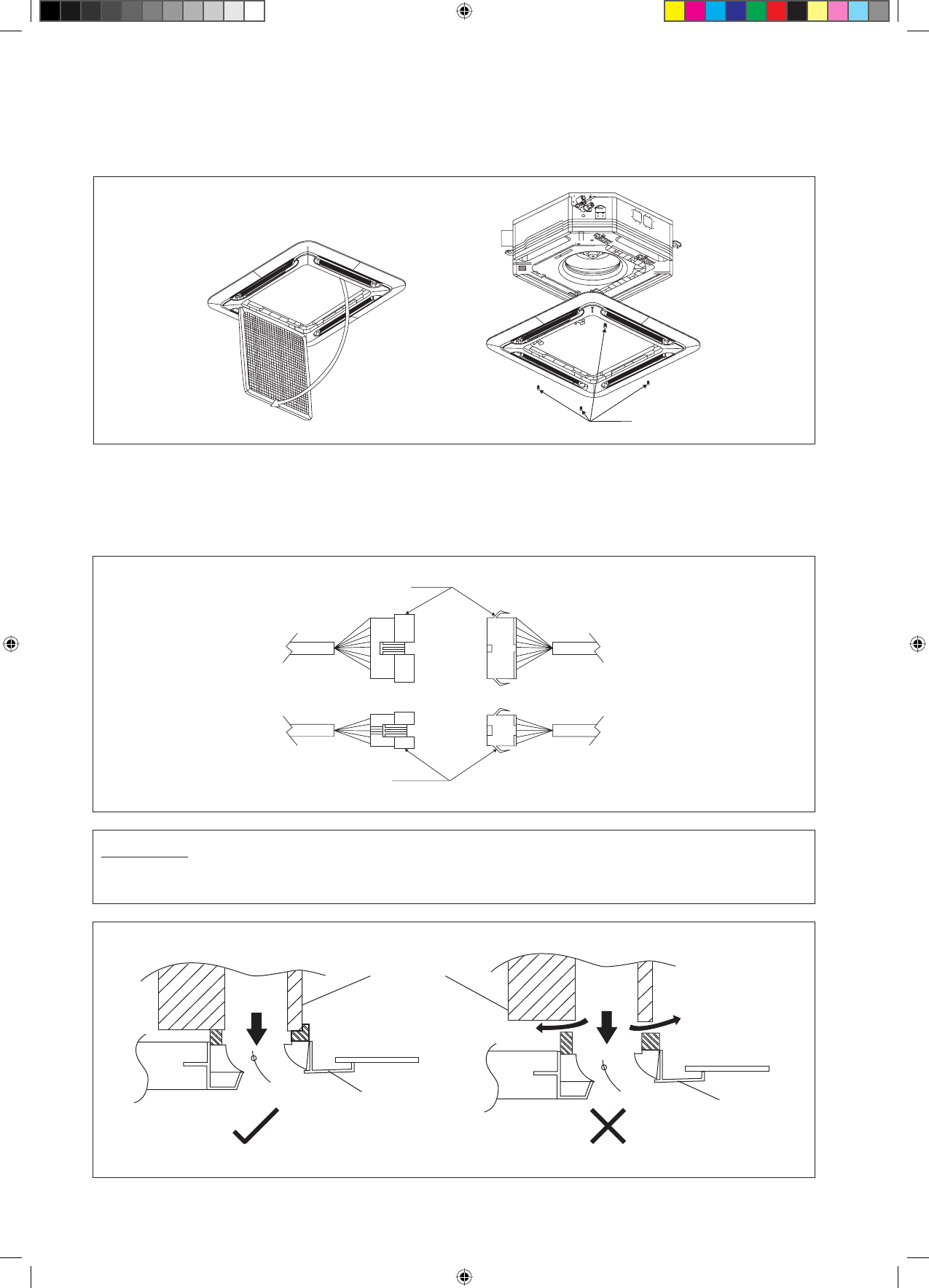

8. Installation du panneau
Le panneau avant ne tient que dans un sens, suivez la direction de la tuyauterie. (Suivez le sens de la flèche de l’autocollant
sur le panneau avant)
Assurez-vous d’ôter le gabarit d’installation avant d’installer le panneau avant.
•
•
Ouvrez la grille d’aspiration d’air en tirant le dispositif de prise de griffes et ôtez-la avec le filtre.
Installez le panneau du cadre avant sur l’unité intérieure à l’aide de 4 vis et serrez-les complètement pour éviter que l’air
froid ne s’échappe.
Connectez le fil du voyant DEL et le fil de direction d’air à l’unité intérieure.
Le connecteur de direction d’air doit être placé à l’intérieur de l’armoire de commande après la connexion.
•
•
•
•
3 IM-CKEW(DC)-1013(1)DAIKIN-FR.i6 6
3 IM-CKEW(DC)-1013(1)DAIKIN-FR.i6 6
7/1/14 2:39:40 PM
7/1/14 2:39:40 PM
