NASTRO IN SUGHERO
COMPLETAMENTE ISOLATO

ISOLAMENTE IN TUTTA LA CONDUTTURA DI ACQUA FREDDA

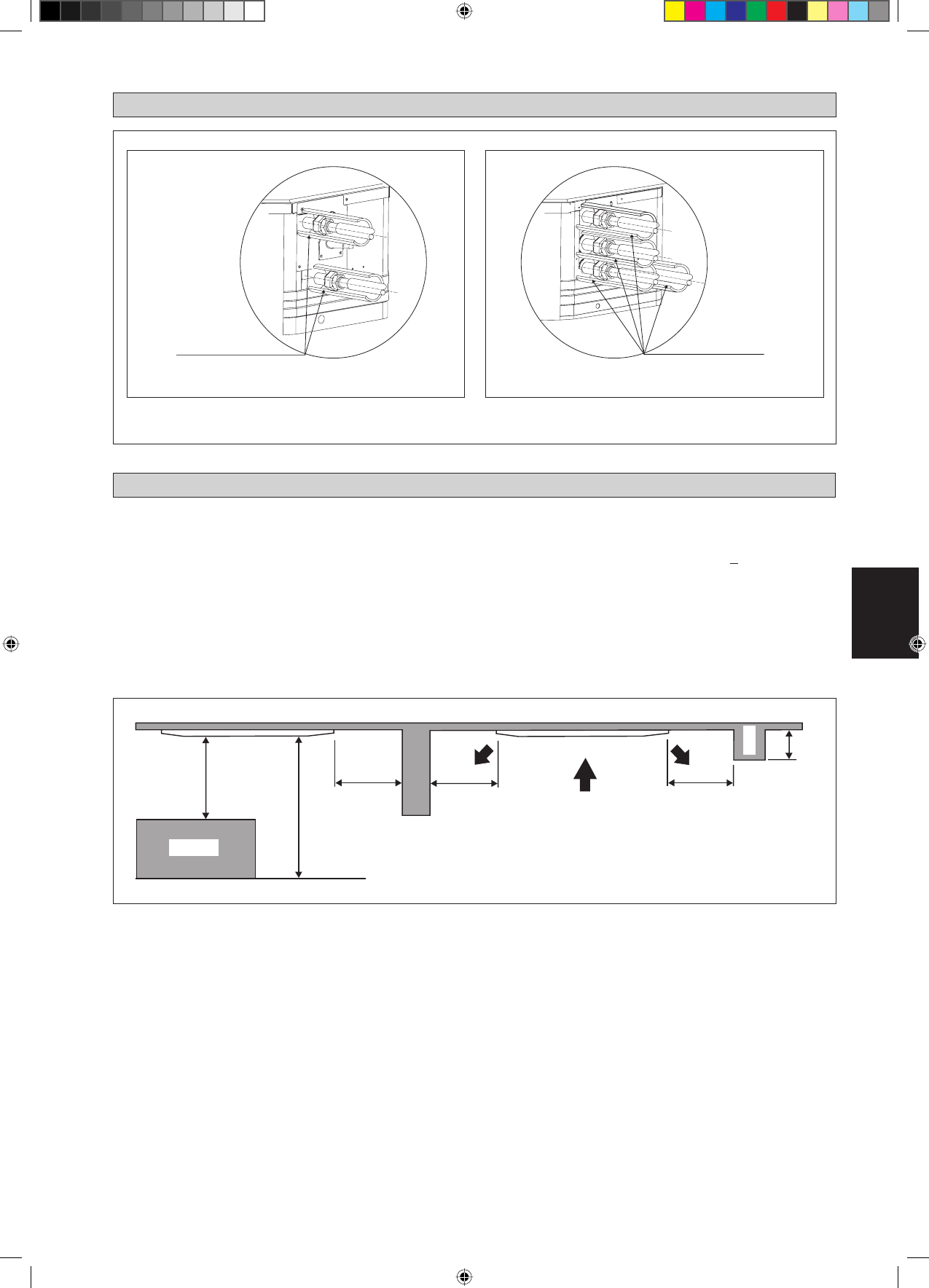

DIAGRAMMA PER L’INSTALLAZIONE

INSTALLAZIONE DELL’UNITÀ INTERNA

0,5m o più

0,5m o più

0,5m o più

3m o più

3m o più

1m o più

Pavimento

Ostacolo

Tr

av

e

Assicurare una locazione in cui:

Lo spurgo possa avvenire facilmente.
Cablaggio e tubazioni siano comodi.
Ci sia spazio sufficiente per installazione e lavori di manutenzione.
Non ci sia rischio di perdite di gas infiammabile.
 Non ci siano ostacoli nel percorso dello scarico dell’aria fredda e nel ritorno dell’aria calda e sia possibile la
diffusione dell’aria in tutto il locale (vicino al centro del locale).
Ci sia spazio tra l’unità interna e la parete e eventuali ostacoli come mostra la figura che segue.
 Il luogo di installazione deve essere sufficientemente forte per sostenere un carico pari a quattro volte il peso
dell’unità per interni al fine di evitare l’amplificazione di eventuali rumori e vibrazioni.
 Il luogo di installazione (superficie soffitto) deve offrire una planarità ottimale e l’altezza del soffitto deve
corrispondere a 350mm o più.
L’unità per interni deve essere lontana da fonti di calore e vapore (evitare installaziono in prossimità di ingressi).

•

a)
b)
c)
d)
e)

f)
g)

h)

i)

1. Verifiche Preliminari

Assicurarsi di leggere questo manuale prima di installare l’unità interna del condizionatore.

Le fluttazioni del voltaggio di alimentazione non devono scostarsi dal voltaggio nominale di più del +10%. Sulle linee
elettriche di alimentazione non devono essere inseriti eventuali trasformatori da saldatura che per natura tendono a provocare
delle alte fluttuazioni nel voltaggio.
Verificare che la posizione sia idonea ad ospitare collegamenti, tubi e scarico.
Non esercitare pressione sulle parti in resina quando si apre l’unità o quando la si sposta dopo l’apertura.
Non togliere l’unità dall’imballaggio durante lo spostamento, fino a che non raggiunge il sito dell’installazione. Usare
materiali di sicurezza o piastre di protezione quando si toglie dall’imballaggio o la si solleva per evitare danni e graffi
all’unità.

•

•
•
•

ISOLAMENTE IN TUTTA LA CONDUTTURA DI ACQUA FREDDA

NASTRO IN SUGHERO
COMPLETAMENTE ISOLATO

2 Tubi di sistema

4 Tubi di sistema
