10-12
GÖSTERGE LAMBALARI
Olay
GÜÇ LED’İ
Zaman Ayarı LED’İ
Hata Kodu
1.
Oda Sensörü Açık veya Kapalı
1 defa yanıp sönme
-
Yanıp Sönme E1
2.
Şebeke Suyu Sensörü Açık veya Kapalı
2 defa yanıp sönme
-
Yanıp Sönme E2
3.
Şebeke Suyu Sıcaklığı Az
3 defa yanıp sönme
-
Yanıp Sönme E4
4.
Şebeke Suyu Sıcaklık kötü/arızası
-
1 defa yanıp sönme
Yanıp Sönme E5
5.
Su Pompası Arızası
-
2 defa yanıp sönme
Yanıp Sönme E6
6.
Donanım Hatası (tact anahtar pininde kısa devre/
Supapsız bölümü ile M3 veya M4 Modu)
-
6 defa yanıp sönme
Yanıp Sönme E8
7.
Pencere Açık etkin
*
6 defa yanıp sönme
-
-
8.
Donma önleyici mod etkin
*
7 defa yanıp sönme
-
-
9.
Yük çıkışı etkin
*
8 defa yanıp sönme
-
-
*
Sadece 4 borulu sistem için geçerlidir

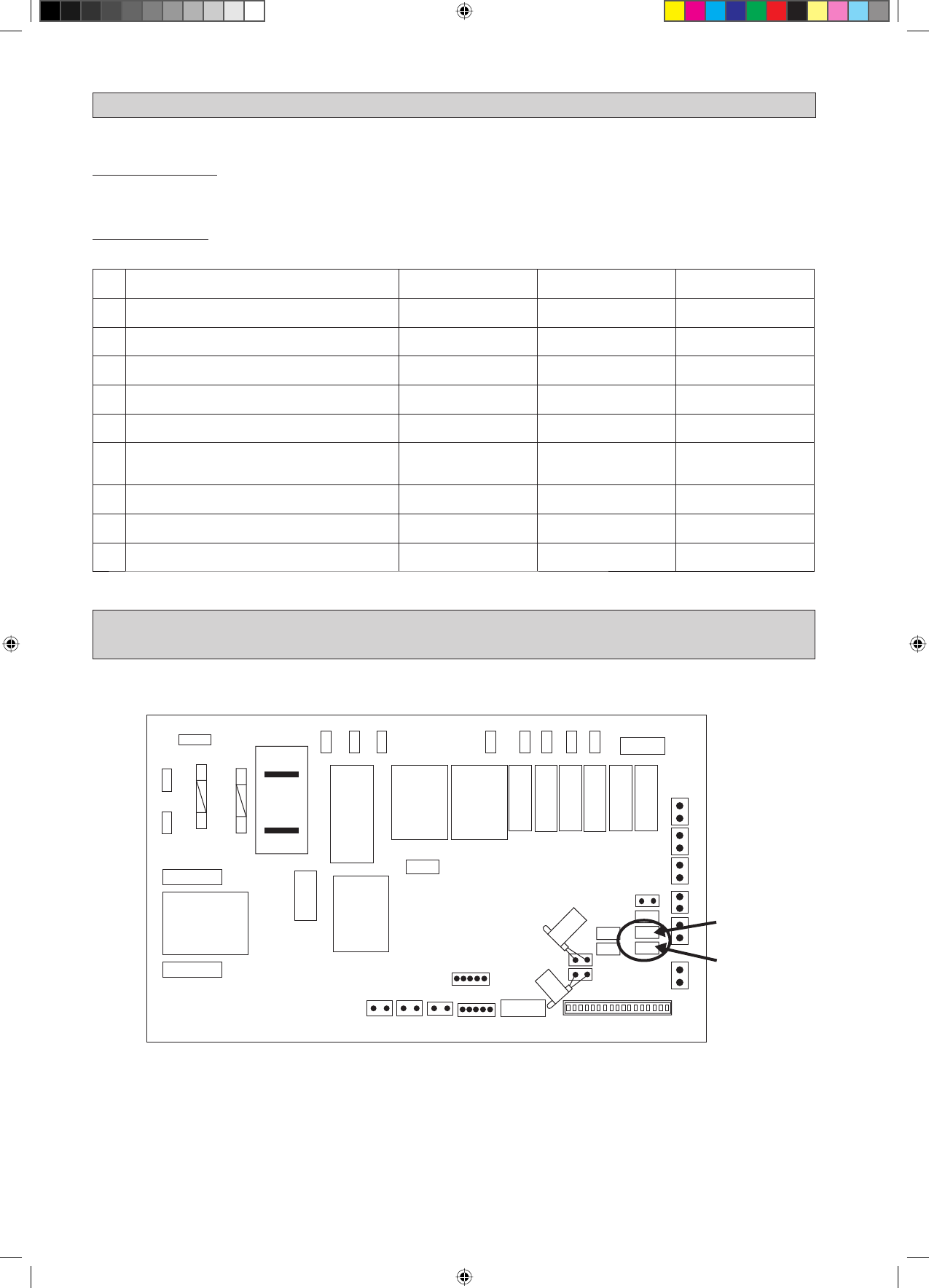

A) MODEL SEÇİMİ
FAN COIL ÜNİTESI KONTROL KURULU AYARI
(SADECE 4 BORU ÜNİTELER İÇİN GEÇERLİ)
HTR
L
Modeller M3
Modeller M4
ARIZA TANIMA
Kablosuz Kumanda
Kızılötesi uzaktan kumanda çalışma sinyali olduğu zaman, iç ünitedeki sinyal alıcısından sinyalin kabul edildiğini doğrulamak
bir <bip> sesi gelecektir.
Kablolu Kumanda
Herhangi bir anormal durum algılanırsa, kablolu kumanda ekranda yanıp sönen hata kodunu gösterecektir.
N2
LIVE
N1
HI
MED
LO
W
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SEN
H_SEN
HEA
T
VA
LV
E
CN_DSP
SHED
M4
M3
M2
M1
TFULL
A_FRZ
W_OPEN
UNOCP
CO
_DRAFT
SLIENT
CV
LV
HVL
V
WT
P
AS
CN_DRY
