9-4

Indoor Unit

Ceiling
Board

35.0 mm

змер б

лока 820мм

Направление труб

Место открытия в потолке = 890мм

Место открытия в пото

лк

е = 890мм

Место установки подвесного стержня =790мм

Размер блока 820мм

Блок

Место у

ст

ановки по

двесног

о стер

жня = 621мм

35,0мм

Kомнатного блок

Панель

потолка

Налейте воду

Гибкий сливной шланг

Главная
сливная труба

ПРИМЕЧАНИЕ

Данный комнатный блок имеет дренажный насос для отвода конденсата. Установите блок
горизонтально для предотвращения течи или конденсата вокруг воздухоотвода.

ПРИМЕЧАНИЕ

Обязательно обсудите сверлильные потолочные

работы с установщиками блока.

Измерьте и отметьте положение подвесного
крепежа. Просверлите отверстие для угловой
гайки на потолке и закрепите подвесной крепеж.
Установочная подкладка изменяется в зависимости
от температуры и влажности. Проверьте размеры
по месту.
Размеры установочной подкладки соответствуют
размерам отверстию на потолке.
П р е ж д е ч е м з а к а н ч и в ат ь з а к л ю ч и т е л ь н ы е
п о т о л о ч н ы е р а б о т ы , уд о с т о в е р ь т е с ь , ч т о
установочная подкладка вставлена в комнатный
блок.

•

Проверьте высоту подвесного стержня.
Возьмите блок и повесьте его на подвесные
крепежи, закрепив гайкой и шайбой.
Добейтесь высоту 35,0мм между дном комнатного
блока и потолочной поверхностью.
У б ед и т е с ь п р и п о м о щ и у р о в н я , ч т о б л о к
установлен горизонтально и затяните гайку и
болт во избежание вибрации блока и его выхода
из строя.
Откройте панель потолка вдоль наружного края
бумажной установочной подкладки.

•
•

•

Дренажная труба должна быть установлена с
уклоном вниз для дренажа.
Избегайте установку дренажной трубы с уклоном
вниз и вверх для того, чтобы вода не потекла
обратно.
Во время соединения труб, будьте осторожны,
чтобы не оказать чрезмерное усилие на дренажный
штуцер во внутреннем модуле.
Наружный диаметр дренажного штуцера на гибком
дренажном шланге составляет 20мм.
У д о с т о в е р ь т е с ь в ус та н о в ке т е п л о и з ол я ц и и
( п ол и э т и л е н о в ы й п е н о п л а с т т ол щ и н о й б ол е е
8,0мм) на дренажной трубе для избежания капанья
конденсата внутрь комнаты.

•

Подсоедините главную дренажную трубу к гибкому
дренажному шлангу.
Налейте воду из гибкого дренажного шланга для
проверки герметичности трубопроводов.
П о з а в е р ш е н и и п р о в е р к и , с о ед и н и т е г и б к и й
дренажный шланг к дренажному штуцеру на
внутреннем модуле.

•

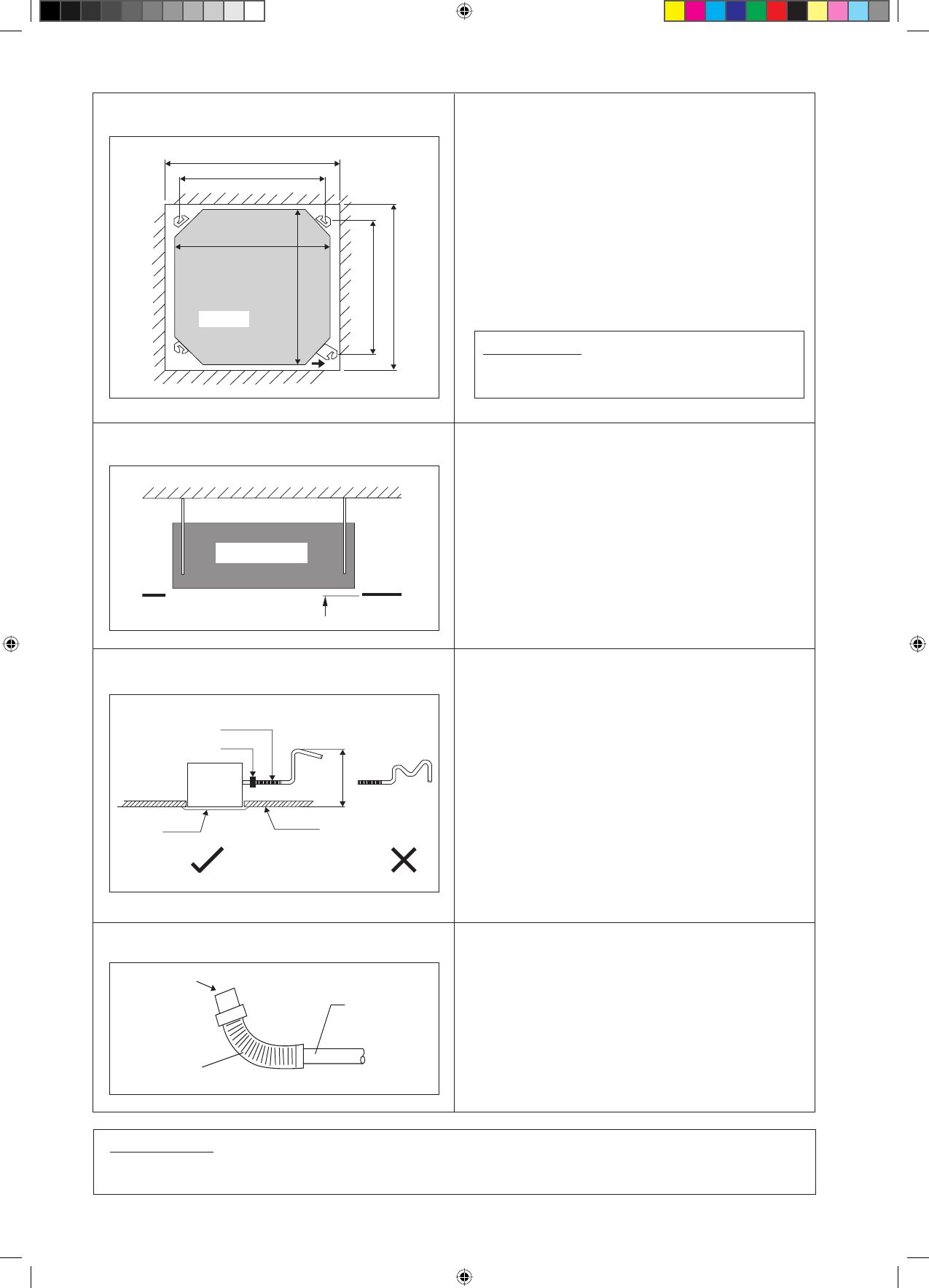

Установка блока

Подвеска блока

Проведение трубопроводов

Проверка слива

Зажим трубы

Потолок

700,0мм

или менее

Панель

Шланги Гибкий

Kомнатного
