6-10

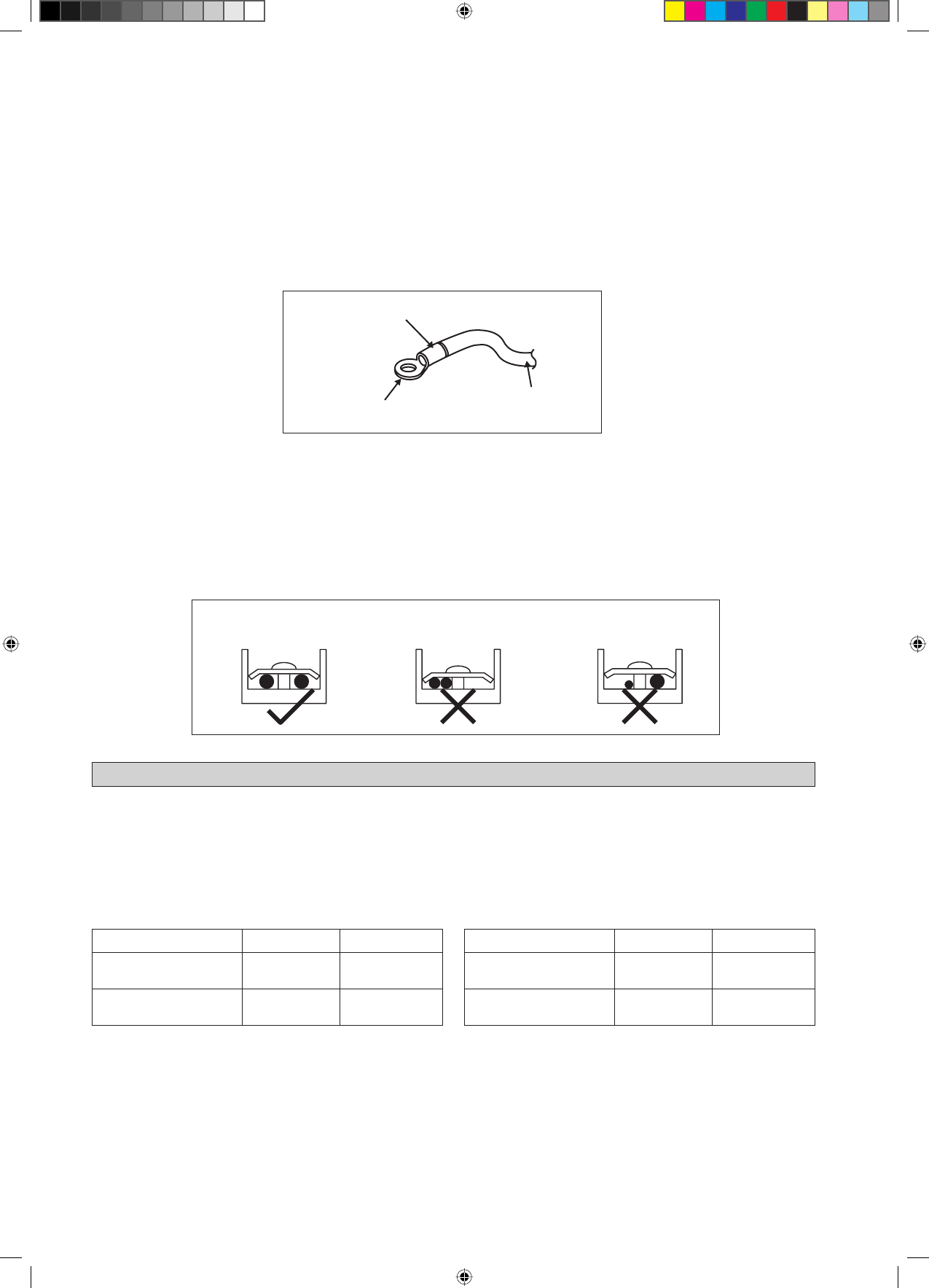

Fissare il manicotto di isolamento
Terminale rotondo piegato
Cablaggio elettrico
Collegare i cavi dello stesso
calibro su entrambi i lati.
Non collegare i cavi dello
stesso calibro su un lato.
Non collegare cavi di
calibro diverso.
Punti per il collegamento del cavo di installazione:
Usare il cacciavite corretto per stringere le viti del terminale. Se il blocco è troppo piccolo il gambo della vite può danneggiarsi
e la vite non stringersi correttamente. Se si stringe troppo, la vite può danneggiarsi.
Non collegare cavi di calibro diverso allo stesso terminale di alimentazione.
Usare i cavi elettrici specificati. Collegare bene i cavi al terminale. Bloccare il filo senza applicare troppa forza sul
terminale.
Tenere i cavi in ordine e non ostruire altre apparecchiature come lasciando aperto il coperchio della morsettiera.
•
•
•
•
Limiti Operativi:
Portante termico : Acqua
Temperatura dell’acqua : 4°C ~ 10°C (Raffreddamento), 35°C ~ 50°C (2 Tubi), 35°C ~ 70°C (4 Tubi),
Pressione massima acqua : 16 bar
Temperatura dell’aria : (come sotto)
Unità di raffreddamento
Unità riscaldamento
Ts: Temperatura a termometro asciutto.
Th: Temperatura a termometro bagnato.
GAMMA OPERATIVA
Temperatura
Ts °C/°F
Th °C/°F
Temperatura interna
minima
16,0 / 60,8
11,0 / 51,8
Temperatura interna
massima
32,0 / 89,6
23,0 / 73,4
Temperatura
Ts °C/°F
Th °C/°F
Temperatura interna
minima
16,0 / 60,8
-
Temperatura interna
massima
30,0 / 86,0
-
Tutti i fili devono essere collegati saldamente.
Assicurarsi che nessun filo tocchi la tubazione del refrigerante, il compressore o altre parti mobili del motore della
ventola.
Il filo di collegamento tra l’unità interna e l’unità esterna deve essere bloccato sull’apposito morsetto.
Il cavo di alimentazione deve equivalere ad un minimo di H07RN-F.
Quando si fissa il coperchio della morsettiera, assicurarsi di non pizzicare i cavi.
Dopo aver eseguito tutte le connessioni elettriche, riempire le distanze/i fori con isolante (non in dotazione) per impedire
che piccoli animali e insetti entrino nell’unità dall’esterno.
Usare un terminale rotondo piegato per collegare i cavi al blocco terminale di alimentazione. Collegare i cavi secondo le
indicazioni presenti sul blocco terminale. (Vedere i diagramma del cablaggio allegato all’unità).
•
•
•
•
•
•
•
