3-10

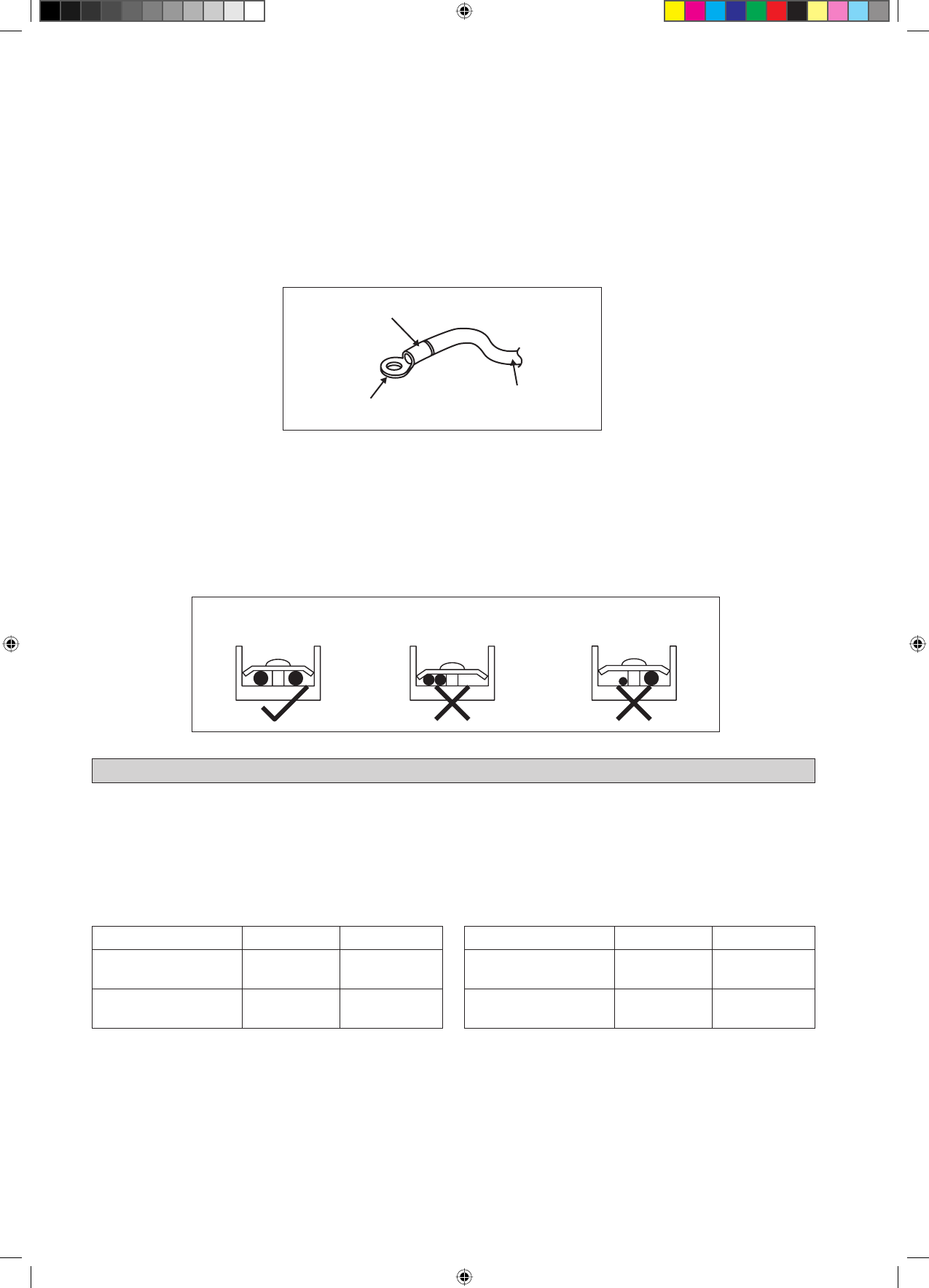

Fixez le manchon d’isolation
Borne à sertir ronde
Fil électrique
Connectez des fils de même
section des deux côtés.
Ne connectez pas de fils de
même section sur un côté.
Ne connectez pas de fils
de sections différentes.
Étape pour connecter le fil d’installation :
Utilisez le bon tournevis pour serrer les vis de bornes. Si l’embout est trop petit, la fente de la vis pourrait être endommagée
et la vis ne pourrait pas être serrée correctement. Si le serrage est excessif, la vis pourrait être endommagée.
Ne connectez pas des fils de section différente à la même borne d’alimentation correcte.
Utilisez le fil électrique spécifié. Connectez le fil de façon sécurisée à la borne. Verrouillez le fil en le poussant, sans exercer
de force excessive sur la borne.
Le câblage doit être ordonné et ne pas empêcher l’accès aux autres équipements, tels que l’ouverture du couvercle du
bornier.
•
•
•
•
Limites d’opération :
Porteur thermique : Eau
Température de l’eau : 4°C ~ 10°C (Refroidissement), 35°C ~ 50°C (2 Tubes), 35°C ~ 70°C (4 Tubes),
Pression maximale de l’eau : 16 bar
Température de l’air : (comme ci-dessous)
Unité de refroidissement
Unité de Chauffage
Ts: Température au thermomètre sec.
Th: Température au thermomètre mouillé.
PLAGE DE FONCTIONNEMENT
Température
Ts °C/°F
Th °C/°F
Température
intérieure minimale
16,0 / 60,8
11,0 / 51,8
Température
intérieure maximale
32,0 / 89,6
23,0 / 73,4
Température
Ts °C/°F
Th °C/°F
Température
intérieure minimale
16,0 / 60,8
-
Température
intérieure maximale
30,0 / 86,0
-
Tous les fils doivent être fermement connectés.
Assurez-vous qu’aucun fil électrique ne touche ni la tuyauterie du réfrigérant, ni le compresseur, ni les pièces mobiles du
moteur de ventilation.
Le fil de connexion entre l’unité intérieure et l’unité extérieure doit être fixé sur le serre-câbles.
Le cordon électrique doit être êquivalent à H07RN-F au minimum.
Lors de la fixation du couvercle du bornier, assurez-vous de ne pincer aucun fil.
Une fois toutes les connexions électriques terminées, remplissez tous les espaces/trous avec de l’isolant (à acheter séparément)
afin d’éviter que des petits animaux ou insectes ne pénètrent dans l’unité.
Utilisez des bornes à sertir rondes pour la connexion des fils au bloc d’alimentation. Connectez les fils en les faisant
correspondre aux indications du bornier. (Référez-vous au schéma de câblage apposé sur l’unité).
•
•
•
•
•
•
•
