6. Подсоединение Водопровода

Комнатный блок оборудован соединением водосброса и водоприемника. Наряду с соединением для
продувки воздуха, установлено вентиляционное отверстие.
Для чередования выключения или перепуска воды необходим трехходовой электромагнитный клапан.
Для установки в полевых условиях рекомендуется черная стальная труба, полиуретановая труба и
медная труба. Во избежание образования конденсации все трубопроводы и соединения необходимо
изолировать полиуретаном (типа ARMAFLEX или аналог).
Не используйте для установки загрязненные или поврежденные трубы и патрубки.
Некоторые основные комплектующие, как например, запорный клапан, уравнительный клапан,
двухходовой или трехходовой клапан, фильтр, сетчатый фильтр и др. необходимы для улучшения работы
системы и облегчения ее использования.

•

•
•

•
•

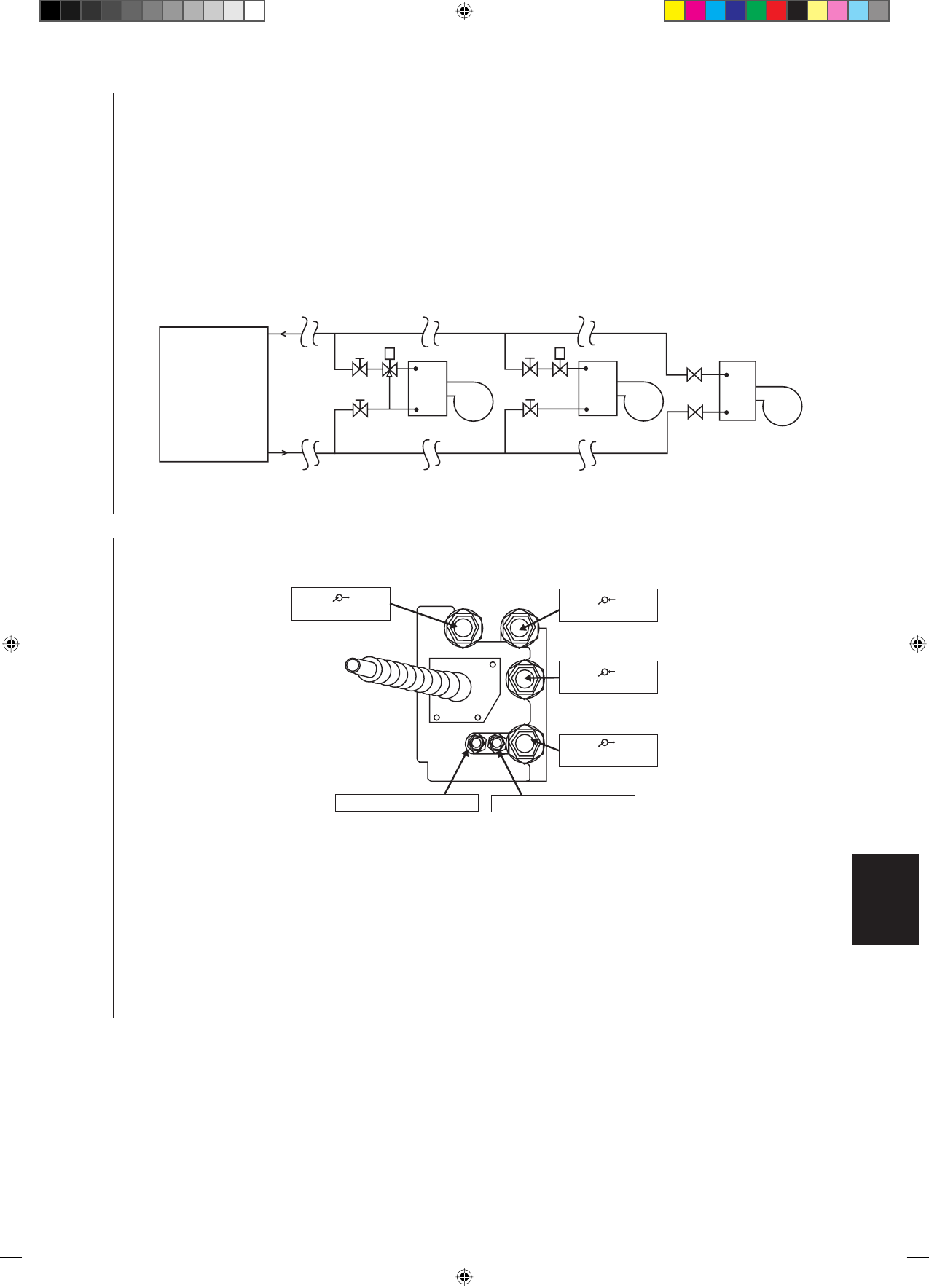

7. 4 система труб

Примечание:

Водоприемник 1

*

необходимо соединить с водовыпуском 1 и клапаном доступа 1. (

*

1 соединение с

охладителем)
Водоприемник 2

*

 необходимо соединить с водовыпуском 2 и клапаном доступа 2. (

*

2 соединение с

обогревателем)
Колпачок клапана Вентилем доступа 1 - красный для идентификации.
Все муфтовые соединения необходимо выполнять с использованием кольцевых уплотнений. Для
герметизации резьбовых соединений следует применять белую тефлоновую ленту, наматывая ее
на наружную резьбу.
Для обеспечения герметичности необходимо плотно затягивать все резьбовые соединения.

•

•

•
•

•

ВЫХОД ВОДЫ 1

ВХОД ВОДЫ 1

ВХОД ВОДЫ 2

ВЫХОД ВОДЫ 2

Холодильник

Запорный

вентиль

Запорный

вентиль

FCU

3-x ходовой клапан

Запорный

вентиль

Запорный

вентиль

FCU

2-x ходовой клапан

Хорошее управление

Плохое управление

Запорный

вентиль

Запорный

вентиль

FCU

Наихудшее управление

ВЕНТИЛЬ ДОСТУПА 2

ВЕНТИЛЬ ДОСТУПА 1
