6. Su Borusu Bağlantisi

İç Ünitede su çıkış ve giriş bağlantıları bulunmaktadır. Ayrıca, hava çıkışını sağlamak için bağlantı üzerinde bir de
hava deliği bulunmaktadır.
Soğutulmuş su döngüsü veya baypasını gerçeklefltirmek için 3 yollu valf gerekir.
Kurulum yerinde siyah çelik boru, polietilen boru ve bakır boru kullanılması tavsiye edilir. Yoğuşmayı engellemek
için her tipteki boru ve bağlantıların polietilen (ARMAFLEX tipi veya eşdeğeri) ile yalıtılması gerekir.
Montaj esnasında hiçbir şekilde kirli ya da hasarlı boru veya tespit elemanı kullanılmamalıdır.
Kapasiteyi güçlendirmek ve bakımı kolaylaştırmak için sürgülü valf, dengeleme valfı, 2 yollu ya da 3 yollu valfı,
filtre, süzgeç, vs., gibi bazı ana tespit elemanlarının sistemde kullanılması gerekmektedir.

•

•
•

•
•

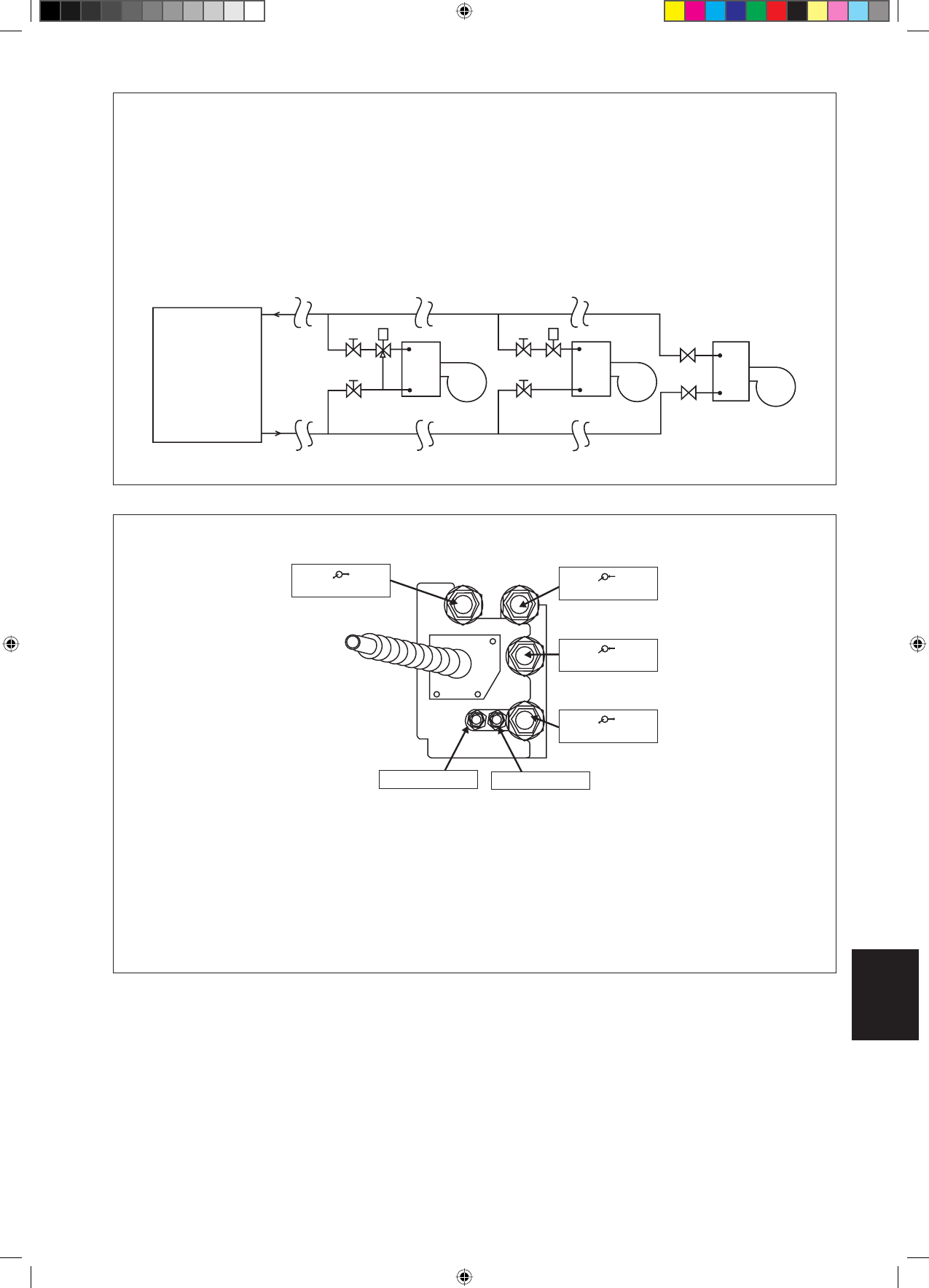

7.  4 Boru sistemi

Not:

Su Giriş 1

*

 Su Çıkışı 1 ve Erişim Vana 1 çift zorunluluktur. (Chiller

*

 1 bağlantı).

Su Girişi 2

*

 Su Çıkışı 2 ve Access Vana 2 çift zorunluluktur. (Kazan

*

 2 bağlantı).

Erişim Valf 1 Valf kapağı tespiti için kırmızı boyalı.
Her birleşme eklemler bir

“

O

”

 halka ile birlikte de vidalı edilecektir. Sızdırmaz eklemleri sağlamak için vida dişlerinin

üzerine teflon beyaz bant uygulayın.
Kaçakları önlemek için sıkıca tüm vida bağlantısı emniyete

•
•
•
•

•

SU ÇIKIŞI 1

SU GİRİŞİ 1

SU GİRİŞİ 2

SU ÇIKIŞI 2

Soğutucu

Sürgülü Vana

Sürgülü Vana

FCU

3 Yollu Valf

Sürgülü Vana

Sürgülü Vana

FCU

2 Yollu Valf

İyi Kontrol

Kötü Kontrol

Sürgülü Vana

Sürgülü Vana

FCU

En Kötü Kontrol

ERIŞIM VALFı 2

ERIŞIM VALFı 1
