4-5

Nederlands

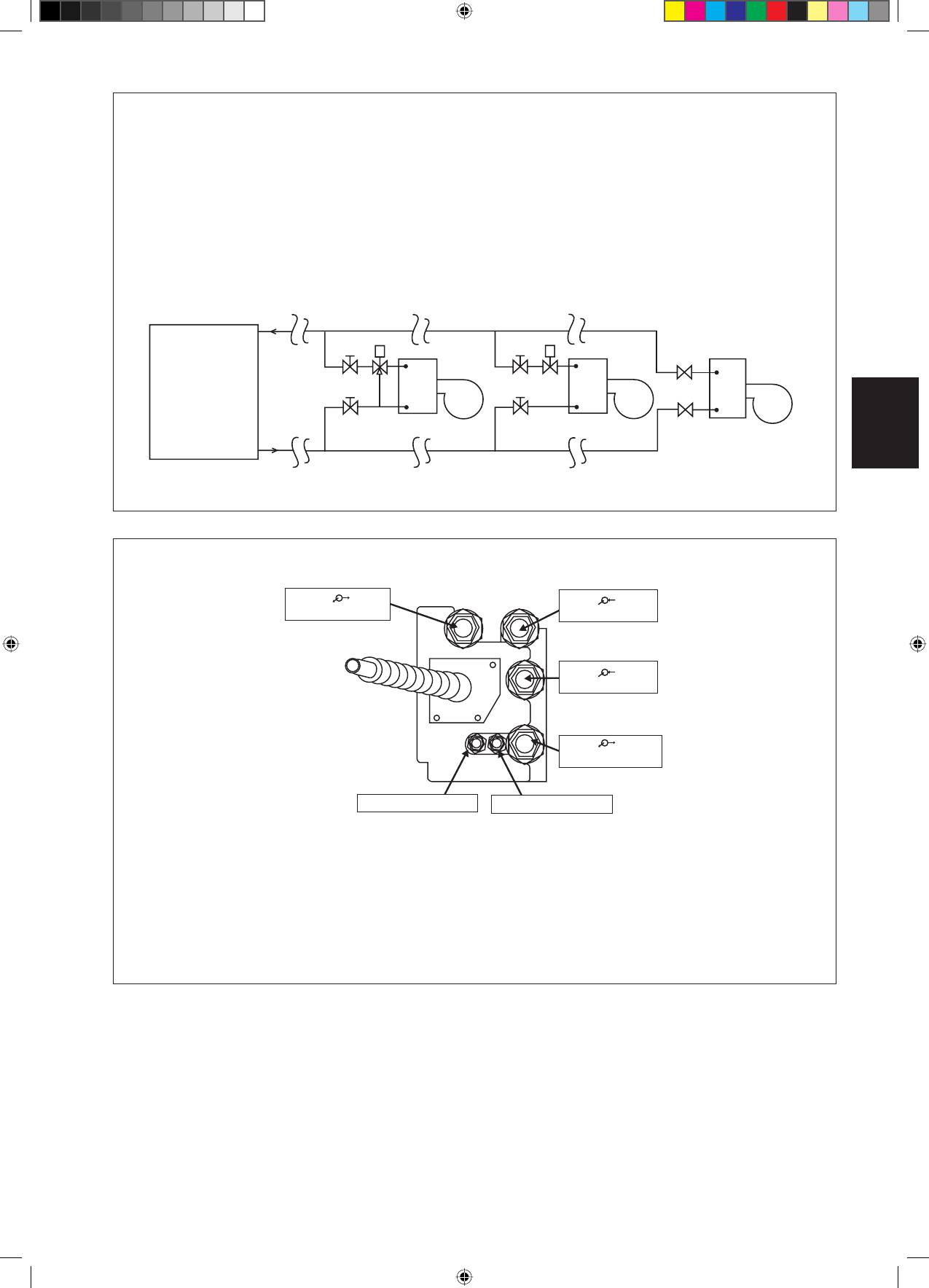

Koeler

Afsluitklep

Afsluitklep

FCU

3-weg-klep

Afsluitklep

Afsluitklep

FCU

2-weg-klep

Goed regeling

Slechte regeling

Afsluitklep

Afsluitklep

FCU

Slechtste regeling

6. Aansluiting van waterleidingen

De binnen-unit is voorzien van een inlaat- en uitlaataansluiting voor water. Er is een luchtrooster dat bij de aansluiting
voor luchtzuivering is gemonteerd.
Er is een 3-wegafsluiter nodig voor het afsluiten of omleiden van gekoeld water.
Stalen buis, polyetheen buis en koperen buis worden geadviseerd voor de installatie ter plaatse. Alle typen leidingen en
aansluitingen moeten met polyetheen (type ARMAFLEX of gelijkwaardig) worden geïsoleerd zodat condensatie wordt
vermeden.
Gebruik geen vervuilde of beschadigde leidingen en fittingen voor de installatie.
Sommigen hoofdfittingcomponenten zijn in het systeem nodig om de capaciteit te verhogen en servicewerkzaamheden
te vergemakkelijken, dit zijn bijvoorbeeld een afsluitklep, een balanceerklep, 2-weg- en 3-wegafsluiter, zeef, enz.

•

•
•

•
•

7.  4-buis systeem

Opmerking :

Waterinlaat 1* moet gekoppeld zijn met wateruitlaat 1 en inlaatventiel 1. (*1 verbinding met koeler)
Waterinlaat 2* moet gekoppeld zijn met wateruitlaat 2 en inlaatventiel 2. (*2 verbinding met boiler)
De dop op het inlaatventiel is rood geverfd ter identificatie.
Alle aansluitingen moeten vastgeschroefd worden met een "O" -ring. Wikkel witte Teflon-band om de schroefdraad,
om te garanderen dat de aansluitingen waterdicht zijn.
Draai alle schroefverbindingen goed vast, om lekkages te voorkomen.

•
•
•
•

•

WATERUITLAAT 1

WATERINLAAT 1

WATERINLAAT 2

WATERUITLAAT 2

TOEGANGSKLEP 1

TOEGANGSKLEP 2
