8-5

Português

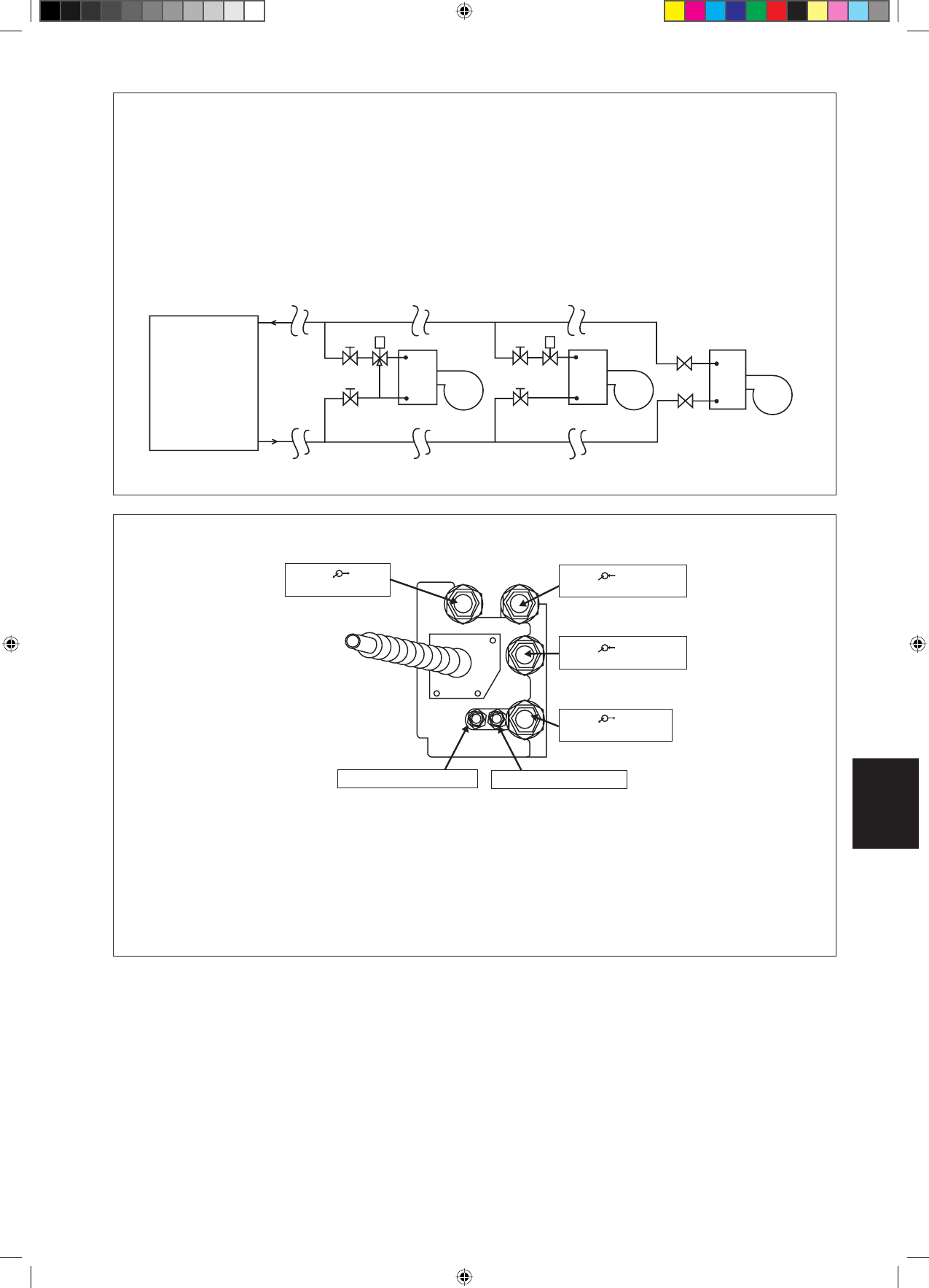

Refrigerador

Válvula corrediça

FCU

Válvula de 3 vias

FCU

Válvula de 2 vias

Bom controlo

Mau controlo

FCU

Pior controlo

6. Ligação da tubagem de água

A unidade interior encontra-se equipada com uma saída de água e ligação de entrada. Existe uma abertura de ventilação
de água instalada a par da ligação para fins de purga de água.
É necessária uma válvula de três vias para alternar os ciclos ou contornar a água arrefecida.
Recomendamos o uso de tubos de aço preto, de polietileno e de cobre na instalação no terreno. Todos os tipos de
tubagem e de ligação devem ser isolados com polietileno (de tipo ARMAFLEX ou equivalente) para evitar a formação
de condensação.
Não utilizar tubos e encaixes contaminados ou danificados na instalação.
O sistema necessita de alguns componentes para o encaixe principal para melhorar a capacidade e facilidade do serviço,
como uma válvula de corrediça, válvula de equilíbrio, válvula de 2 ou 3 vias, filtro, crivo, etc.

•

•
•

•
•

7.  Sistema de 4 canos

Nota :

A Entrada de água 1* deve acoplar-se com a Saída de água 1 e a Válvula de acesso 1. (*1 ligação ao refrigerador)
A Entrada de água 2* deve acoplar-se com a Saída de água 2 e a Válvula de acesso 2. (*2 ligação à caldeira)
A tampa da válvula da Válvula de acesso 1 está pintada de vermelho para fins de identificação.
Todas as juntas de união devem ser aparafusadas em conjunto com um anel vedante em “O”. Aplique fita branca de
Teflon nas roscas do parafuso para assegurar juntas à prova de fugas.
Fixe todas as ligações do parafuso firmemente para impedir a ocorrência de fugas.

•
•
•
•

•

SAÍDA DE ÁGUA 1

ENTRADA DE ÁGUA 1

ENTRADA DE ÁGUA 2

SAÍDA DE ÁGUA 2

VÁLVULA DE ACESSO 1

VÁLVULA DE ACESSO 2

Válvula corrediça

Válvula corrediça

Válvula corrediça

Válvula corrediça

Válvula corrediça
