3-5

Français

6. Raccordement des tuyauteries

L’unité intérieure est équipée d’un raccord de sortie et d’entrée d’eau. Un évent d’aération est installé avec le raccord
pour la purge de l’air.
Une 3 voies est nécessaire pour l’arrêt du cycle ou la dérivation de l’eau glacée.
Il est recommandé d’utiliser un tuyau de polyuréthanne et un tube pour l’installation de la zone. Tous les types de
conduits et raccordements doivent être isolés en polyuréthanne (type ARMAFLEX ou équivalent) pour éviter la
condensation.
N’utiliser pas de conduits ou raccords détériorés ou endommagés lors de l’installation.
Certains composants de raccordement principaux sont nécessaires pour optimiser le système et faciliter le service :
robinet-vanne, vanne d’équilibrage, électrovanne 2 voies ou 3 voies, filtre, crépine.

•

•
•

•
•

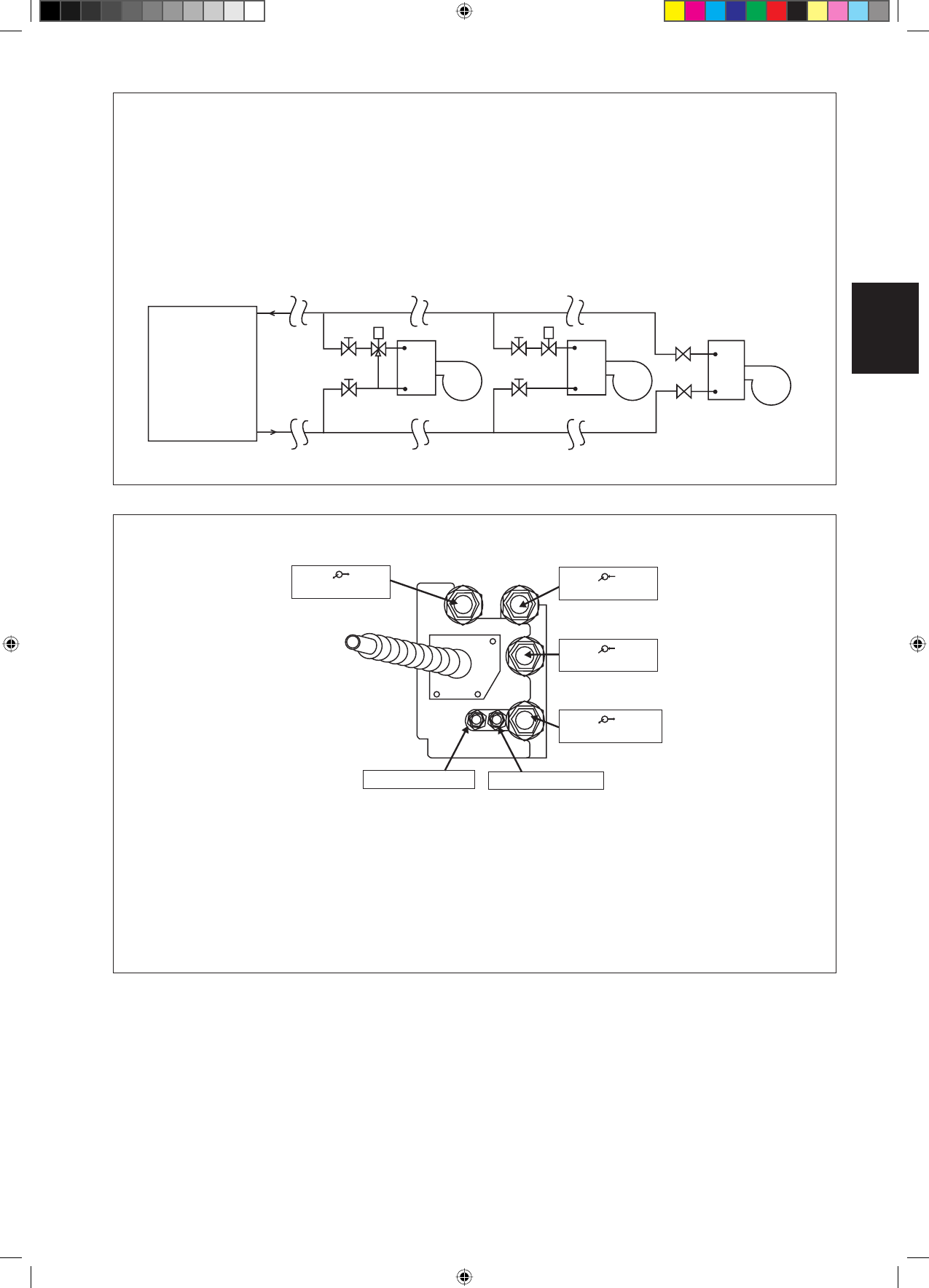

7.  4 Système de tuyau

Remarque :

L’entrée d’eau 1* doit être couplée avec la sortie d’eau 1 et la valve d’accès 1. (*1 connexion au refroidisseur)
L’entrée d’eau 2* doit être couplée avec la sortie d’eau 2 et la valve d’accès 2 (*2 connexion à l’évaporateur)
Le bouchon de la valve d’accès 1 est identifiable grâce à sa teinte rouge.
Tous les raccords doivent être vissés ensemble avec un joint torique. Appliquez un ruban de Téflon blanc sur le filetage
pour assurer l’étanchéité des joints.
Serrez bien tous les raccords vissés pour prévenir les fuites.

•
•
•
•

•

SORTIE D’EAU 1

ENTRÉE D’EAU 1

ENTRÉE D’EAU 2

SORTIE D’EAU 2

Réfrigérateur

Robinet-vanne

Robinet-vanne

FCU

Vanne à 3 voies

Robinet-vanne

Robinet-vanne

FCU

Vanne à 2 voies

Bon contrôle

Mauvais contrôle

Robinet-vanne

Robinet-vanne

FCU

Contrôle très mauvais

VALVE D’ACCÈS 2

VALVE D’ACCÈS 1
