4-10

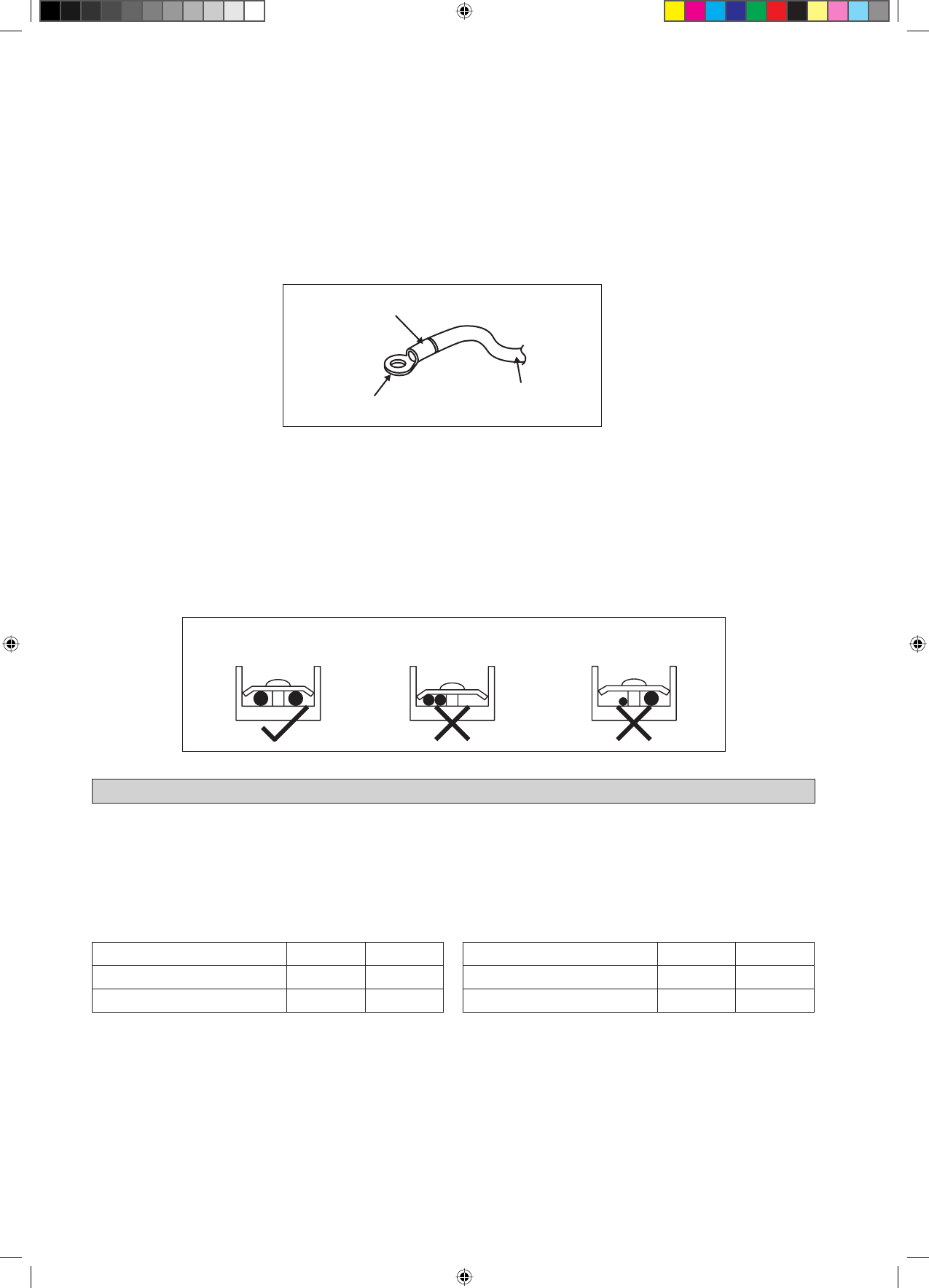

Bevestig isolatiemof

Ronde krimp-aansluiting

Elektrische draad

Sluit aan beide zijden draden
van dezelfde afmeting aan.

Sluit niet aan één zijde draden
van dezelfde afmeting aan.

Sluit geen draden van
verschillende afmeting aan.

Stap voor het aansluiten van de installatiedraad:

Zet de schroeven met de juiste schroevendraaier vast op de aansluitschroeven. Als het blok te klein is, zal de draad van de
schroef misschien beschadigd raken en zal de schroef niet goed vast komen te zitten. Zet u de schroef te vast, dan zal deze
misschien beschadigd raken.
Zet geen draden van verschillende afmetingen vast op dezelfde aansluiting voor de voeding.
Gebruik de aangeduide elektrische draad. Sluit de draad stevig aan op de aansluiting. Zet de draad vast op de aansluiting
zonder dat u te veel kracht op de aansluiting zet.
Houd de bedrading netjes gerangschikt zodat deze niet in de weg zit bij andere apparatuur en u bijvoorbeeld de deksel van
het aansluitingenkastje niet kunt openen.

•

•
•

•

Bedrijfsgrenswaarden:

Thermische drager: Water
Watertemperatuur: 4°C ~ 10°C (Koeling), 35°C ~ 50°C (2 Leidingen), 35°C ~ 70°C (4 leidingen)
Maximale waterdruk: 16 bar
Luchttemperatuur: (zoals hieronder)

Koel-unit

Verwarmingsunit

Ts: Droge luchttemperatuur.

Th: Natte luchttemperatuur.

WERKINGSBEREIK

Temperatuur

Ts °C/°F

Th °C/°F

Minimum-binnentemperatuur

16,0 / 60,8

11,0 / 51,8

Maximum-binnentemperatuur

32,0 / 89,6

23,0 / 73,4

Temperatuur

Ts °C/°F

Th °C/°F

Minimum-binnentemperatuur

16,0 / 60,8

-

Maximum-binnentemperatuur

30,0 / 86,0

-

Alle draden moet stevig worden aangesloten.
Controleer dat de elektrische bedrading nergens de leidingen van het koelmiddel, de compressor of welke bewegende delen
van de ventilatormotor dan ook raakt.
De verbindingsdraad tussen de binnen-unit en de buiten-unit moeten worden vastgeklemd op de draadklemmen.
Het netsnoer moet ten minste voldoen aan de norm H07RN-F.
Controleer dat er geen draden klem komen te zitten, wanneer u de deksel van het aansluitingenkastje bevestigt.
Vul, nadat u alle aansluitingen van bedrading hebt uitgevoerd, eventuele gaten/open ruimten met (ter plaatse aan te schaffen)
isolatiemateriaal, zodat wordt voorkomen dat kleine dieren en insekten van buitenaf in de unit kunnen doordringen.
Gebruik voor het aansluiten van draden op het voedingsaansluitingen blok ronde krimpbevestiging. Sluit de draden aan
volgens de aanwijzing op het aansluitblok. (Raadpleeg het bedradingsschema dat op de unit is bevestigd).

•
•

•
•
•
•

•
