8-4

Tamanho da unidade 82mm

Direcção da tubagem

Local de abertura do tecto = 890mm

Local de abertura do tecto = 890mm

Local da Vareta de fixação = 790mm

Tamanho da unidade 82mm

Unidade

Local da

Vareta de fixação = 621mm

Indoor Unit

Ceiling
Board

35.0 mm

35,0mm

Unidade interior

Placa de tecto

Introduzir água

Mangueira de drenagem flexível

Tubo de drenagem
principal

NOTA

Esta unidade interior usa uma bomba de drenagem para drenar a água condensada. Instale a unidade horizontalmente
para prevenir a ocorrência de fugas de água ou a formação de condensação em torno da saída de água.

NOTA

Certifique-se de que discute o trabalho de furação do

tecto com o técnico de instalação contratado.

Meça e assinale a posição da vareta de fixação. Faça o
buraco para a porca angulada no tecto e fixe a vareta de
fixação.
O modelo de instalação é prolongado de acordo com a
temperatura e humidade. Verifique as dimensões durante
o uso.
As dimensões do modelo de instalação são iguais às
dimensões da abertura no tecto.
Não se esqueça de instalar o modelo de instalação na
unidade interior antes de concluir o trabalho de laminação
do tecto.

•

•

•

•

Confirme o ângulo de penetração da vareta de fixação.
Segure a unidade e pendure-a na vareta de fixação usando
a porca e anilha.
Ajuste a altura da unidade para 35,0mm entre a superfície
inferior da unidade interior e a superfície do tecto.
Utilizando um calibrador nivelado, certifique-se de que
a unidade se encontra instalada na horizontal e aperte a
porca e parafuso para impedir a sua queda e vibração.
Abra a placa do tecto ao longo do rebordo exterior do
modelo de instalação de papel.

•
•

•

•

•

O tubo de drenagem deve ser instalado num gradiente
descendente com vista a uma drenagem suave.
Evite instalar o tubo de drenagem num declive para cima
e baixo com vista a impedir o fluxo inverso de água.
Durante a ligação do tubo de drenagem, tenha cuidado
para não exercer tensão extra sobre o conector de
drenagem na unidade interior.
O diâmetro exterior da ligação de drenagem na mangueira
flexível de drenagem é de 20mm.
Instale o isolamento térmico (espuma de polietileno
com uma espessura superior a 8,0mm) na tubagem
de drenagem para impedir o gotejamento de água
condensada no interior da divisão.

•

•

•

•

•

L i g u e   o   t u b o   d e   d r e n a g e m   p r i n c i p a l   à   d r e n a g e m
principal.
Introduza água na mangueira flexível de drenagem para
verificar se existem fugas na tubagem.
Quando completar o teste, ligue a mangueira flexível de
drenagem ao conector de drenagem na unidade interior.

•

•

•

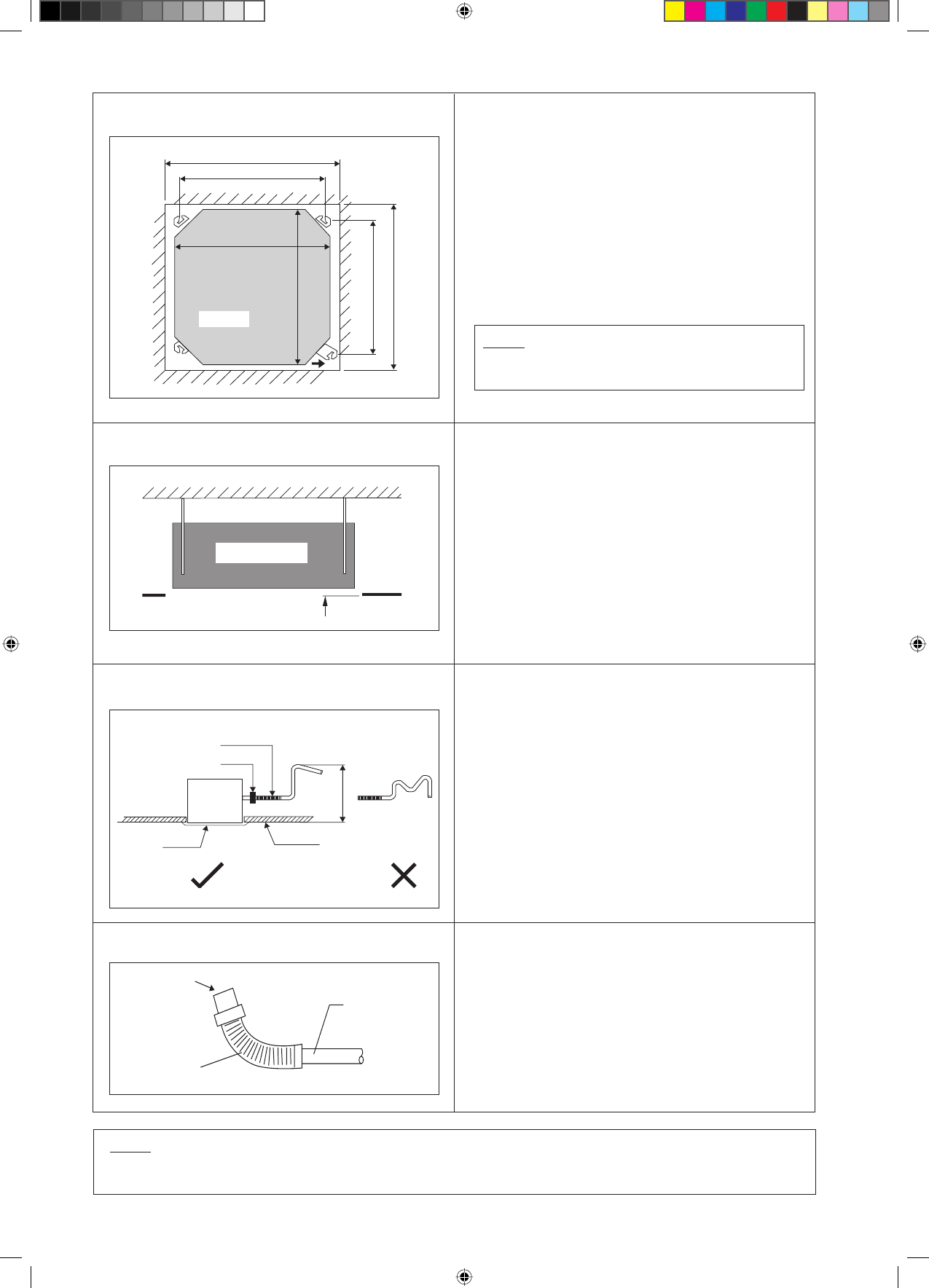

Instalação da unidade

Fixação da unidade

Trabalho da tubagem de drenagem

Teste de drenagem

Grampo do tubo

Tecto

700,0mm

ou inferior

Painel

Mangueira flexível

Unidade

interior
