4-3

Nederlands

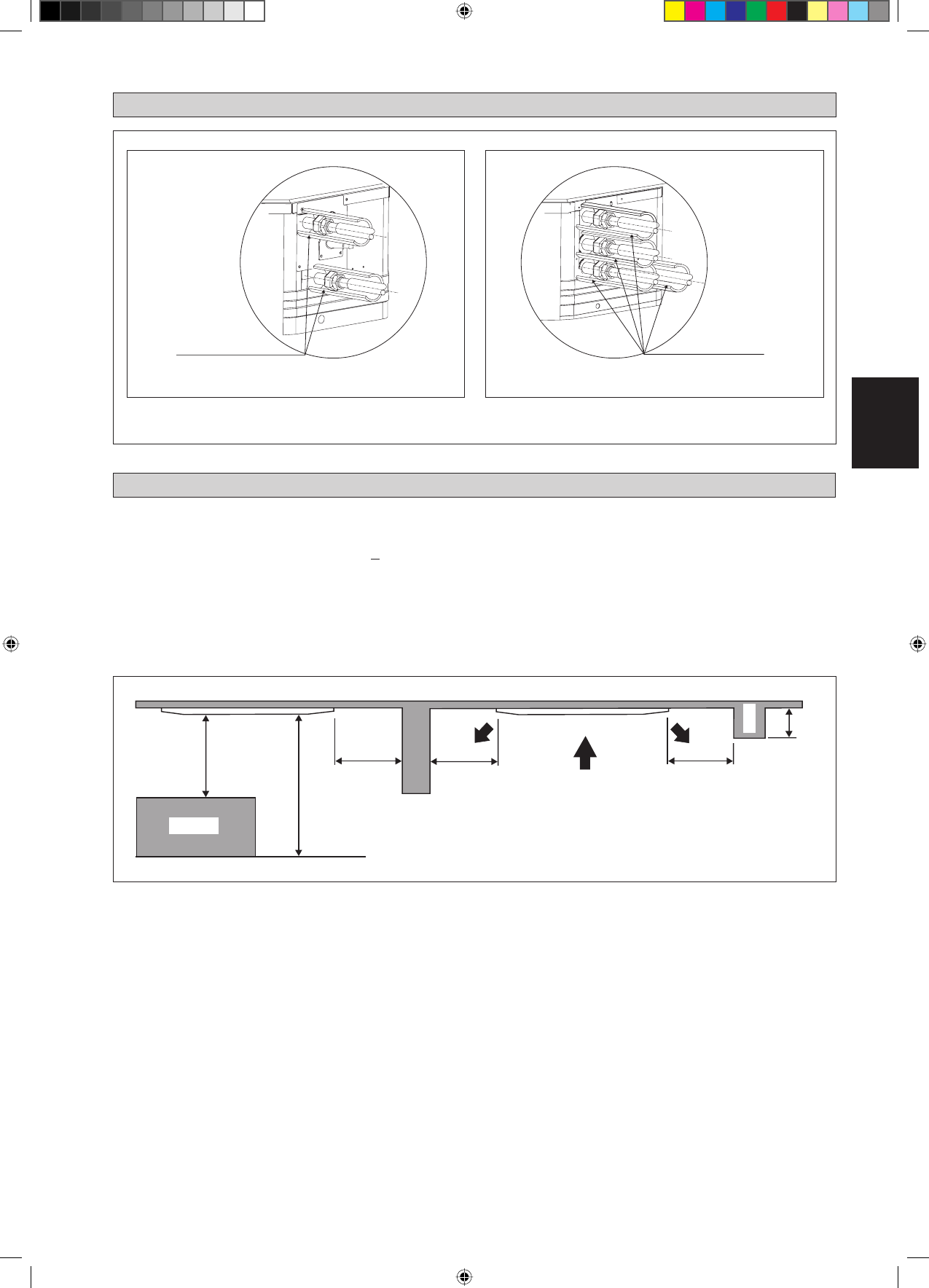

VOLLEDIG GEÏSOLEERDE KURKTAPE

ISOLATIE OVER DE GEHELE KOUDWATERLEIDING

INSTALLATIESCHEMA

INSTALLATIE VAN DE BINNEN-UNIT

0,5m of meer

0,5m of meer

0,5m of meer

3m of meer

3m of meer

1m of meer

Vloer

Obstakel

Balk

Zorg voor een locatie waar:

Afvoerleidingen gemakkelijk zijn aan te brengen.
Gemakkelijk bedrading en leidingen zijn aan te brengen.
Genoeg ruimte is voor werkzaamheden aan installatie en onderhoud.
Niet het risico bestaat van lekkage van brandbaar gas.
 Geen obstakels staan in het pad van de uitstoot van gekoelde lucht en de retour van warme lucht en er moet rekening
worden gehouden met de verspreiding van lucht door het gehele vertrek (in de buurt van het midden van het vertrek).
 Er moet worden gezorgd voor vrije ruimte tussen de binnen-unit en de wand en obstakels, zoals onderstaande
afbeelding laat zien.
 De installatieplaats moet sterk genoeg zijn voor viermaal het gewicht van de binnen-unit, zodat wordt voorkomen dat
lawaai en trillingen worden versterkt.
 Op de installatieplaats (plafondoppervlak) moet een vlak oppervlak zijn gegarandeerd en de hoogte van het plafond
moet 350mm of meer zijn.
 De binnen-unit moet niet in de buurt staan van bronnen van warmte en stoom (installeer niet in de buurt van de ingang).

•

a)
b)
c)
d)
e)

f)

g)

h)

i)

1. Inspectie vooraf van de locatie

Lees vooral deze handleiding voordat u de binnen-unit van de air-conditioner installeert.

De voedingsspanning mag niet meer dan +10% afwijken van de nominale spanning. De aanvoerlijnen van de elektriciteit
moeten onafhankelijk zijn van lastrafo's omdat deze grote schommelingen in de aanvoer kunnen veroorzaken.
Het is belangrijk dat de locatie geschikt is voor de bedrading, leidingen en afvoer.
Oefen geen druk uit op de kunststof onderdelen wanneer u de unit opent of wanneer u de unit verplaatst na opening.
Schuif de unit niet uit de verpakking tijdens het verplaatsen, maar pak de unit pas uit op de plaats van de installatie.
Gebruik veilige materialen of beschermingsplaten wanneer u de unit uitpakt of tilt, zodat beschadiging en krassen op de
unit worden voorkomen.

•

•
•
•

ISOLATIE OVER DE GEHELE KOUDWATERLEIDING

VOLLEDIG GEÏSOLEERDE KURK TAPE

2-leidingensysteem

4-leidingensysteem
