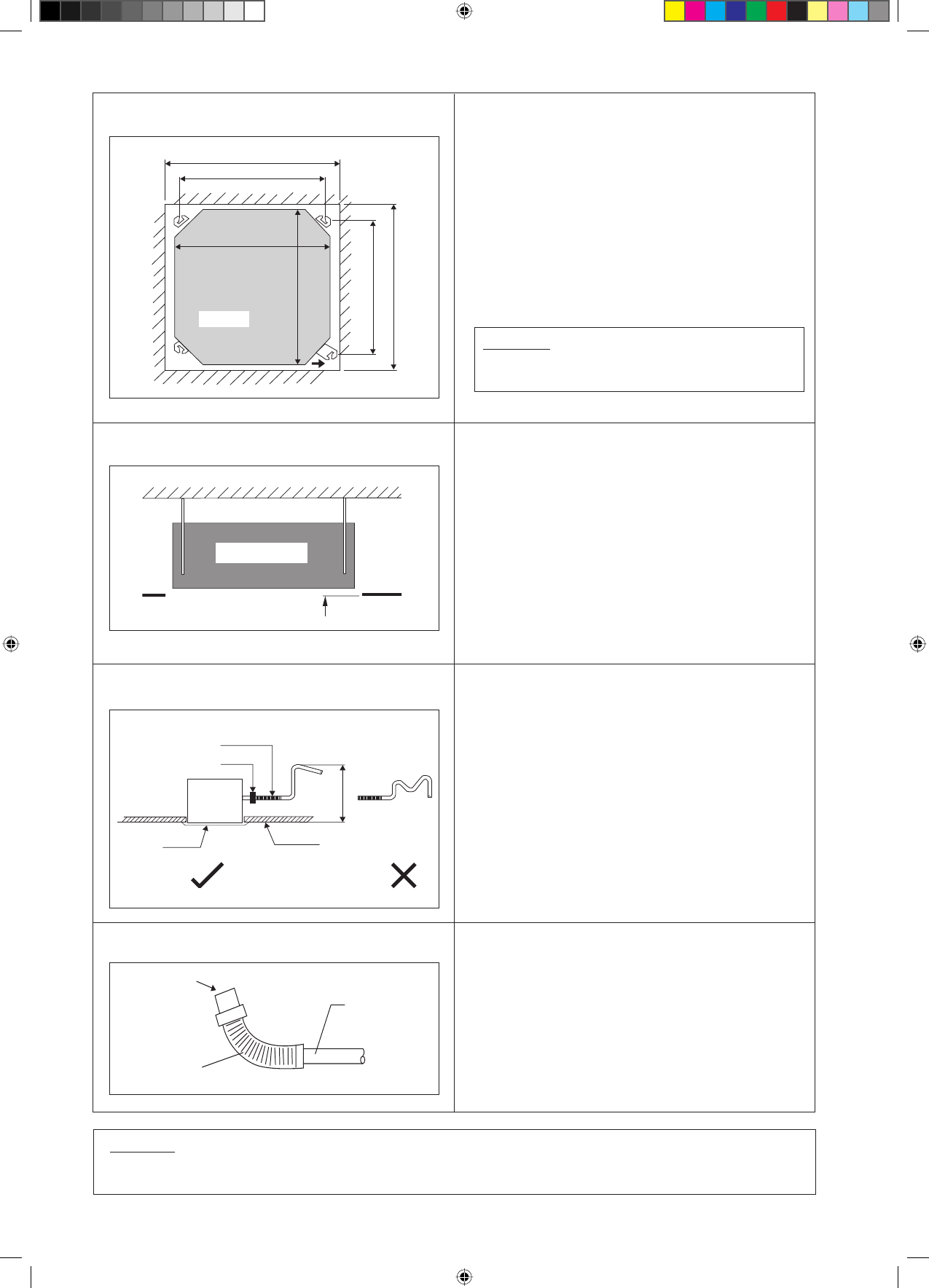

7-4

Μέ

γεθος μο

νάδας 820mm

Κατεύθυνση Σωληνώσεων

Χώρος Ανοίγματος στο Ταβάνι = 890mm

Χώρος Α

νοίγματ

ος σ

το

Ταβάνι = 890mm

Περιοχή κρεμάμενης ράβδου = 790mm

Μέγεθος μονάδας 820mm

Μονάδα

Περιο

χή κ

ρεμάμε

νης ράβδου = 621mm

Indoor Unit

Ceiling
Board

35.0 mm

35,0mm

Εσωτερική μονάδα

Πίνακας οροφής

Τροφοδότηση
νερού

Εύκαμπτος σωλήνας αποστράγγισης

Κύρια αντλία
αποστράγγισης

ΣΗΜΕΙΩΣΗ

Αυτή η εσωτερική μονάδα χρησιμοποιεί μια αντλία αποστράγγισης για την αποστράγγιση του συμπυκνωμένου νερού. Εγκαταστήστε
οριζόντια την μονάδα ώστε να αποφευχθεί τυχόν διαρροή ή συμπύκνωση νερού γύρω από την έξοδο του αέρα.

ΣΗΜΕΙΩΣΗ

Φροντίστε να συζητήσετε τις εργασίες διάνοιξης οπών στην

οροφή με τους αρμόδιους για την εγκατάσταση.

Μετρήστε και σημειώστε τη θέση για τη ράβδο ανάρτησης.
Κάντε την οπή για το γωνιακό περικόχλιο πάνω στην
οροφή και στερεώστε τη ράβδο ανάρτησης.
Η μ ή τρ α ε γ κα τά σ τα σ η ς ε κ τ ε ί νε τα ι α ν ά λ ογ α μ ε τ η
θερμοκρασία και την υγρασία. Ελέγξτε τις διαστάσεις
κατά τη χρήση.
Οι διαστάσεις της μήτρας εγκατάστασης είναι οι ίδιες με
εκείνες του ανοίγματος της οροφής.
Πριν συμπληρωθούν οι εργασίες σφυρηλάτησης της
οροφής, βεβαιωθείτε ότι έχετε εφαρμόσει τη μήτρα
εγκατάστασης στην εσωτερική μονάδα.

•

Επιβεβαιώστε την κλίση της ράβδου ανάρτησης.
Κρατήστε τη μονάδα και κρεμάστε την πάνω στη ράβδο
ανάρτησης με το περικόχλιο και τη ροδέλα.
Ρυθμίστε το ύψος της μονάδας στα 35,0mm ανάμεσα
στη κάτω επιφάνεια της εσωτερικής μονάδας και την
επιφάνεια της οροφής.
Ελέγξτε με ένα αλφάδι ότι η μονάδα έχει τοποθετηθεί
οριζόντια και σφίξτε το περικόχλιο και το μπουλόνι ώστε
να αποφευχθεί η πτώση της μονάδας και οι κραδασμοί.
Ανοίξτε τον πίνακα οροφής κατά μήκος της εξωτερικής
πλευράς της χάρτινης μήτρας εγκατάστασης.

•
•

•

Ο σωλήνας αποστράγγισης πρέπει να έχει κατωφερή κλίση
για ομαλή αποστράγγιση.
Αποφύγετε την εγκατάσταση του σωλήνα αποστράγγισης
σε ανωφερή και σε κατωφερή κλίση ώστε να αποφευχθεί
τυχόν ανάστροφη ροή νερού.
Κατά τη σύνδεση του σωλήνα αποστράγγισης, προσέξτε
ν α μ ην α σ κ ε ί τα ι ε π ι πλ έ ο ν δ ύ ν α μ η σ το σ ύ ν δ ε σ μ ο
αποστράγγισης στην εσωτερική μονάδα.
Η εξωτερική διάμετρος της σύνδεσης αποστράγγισης του
εύκαμπτου σωλήνα αποστράγγισης είναι 20mm.
Βεβαιωθείτε ότι έχετε μονώσει θερμικά τη σωλήνωση
α π ο σ τρ ά γ γ ι σ η ς ( α φ ρ ό ς π ο λ υ α ι θ υ λ ε ν ί ο υ π ά χ ο υ ς
μεγαλύτερου των 8,0mm) ώστε να αποφευχθεί η εισροή
συμπυκνωμένου νερού στο δωμάτιο.

•

Συνδέστε τον κύριο σωλήνα αποστράγγισης στον εύκαμπτο
σωλήνα αποστράγγισης.
Τ ρ ο φ ο δ ο τ ή σ τ ε ν ε ρ ό α π ό τ ο ν ε ύ κ α μ π τ ο σ ω λ ή ν α
αποστράγγισης για να ελέγξετε τη σωλήνωση για τυχόν
διαρροές.
Όταν ολοκληρωθεί ο έλεγχος, συνδέστε τον εύκαμπτο
σωλήνα αποστράγγισης με το σύνδεσμο αποστράγγισης
στην εσωτερική μονάδα.

•

Εγκατάσταση της μονάδας

Ανάρτηση της μονάδας

Εργασία σωλήνωσης αποστράγγισης

Έλεγχος αποστράγγισης

Σφιγκτήρας σωλήνωσης

Ταβάνι

700,0mm

ή λ

ιγότερο

Πίνακας

Εύκαμπτος σωλήνας
