3-12
L’INDICATEUR S’ALLUME
Événement
DEL d’alimentation
DEL minuteur
Code de l’erreur
1.
Capteur intérieur ouvert ou faible
1 clignotement
-
L’indicateur E1 clignote
2.
Capteur de la conduite d’eau ouvert ou en court-
circuit
2 clignotements
-
L’indicateur E2 clignote
3.
Température de la conduite d’eau faible
3 clignotements
-
L’indicateur E4 clignote
4.
Température de la conduite d’eau mauvaise/
erronée
-
1 clignotement
L’indicateur E5 clignote
5.
Erreur de pompe à eau
-
2 clignotements
L’indicateur E6 clignote
6.
Erreur matérielle (broche de commutation discrète
faible/ Mode de M3 ou M4 à l'article sans clapet)
-
6 clignotements
L’indicateur E8 clignote
7.
Fenêtre ouverte activée*
6 clignotements
-
-
8.
Mode antigel activé*
7 clignotements
-
-
9.
Délestage de charge activé*
8 clignotements
-
-
* N’est applicable que pour le système à 4 conduites

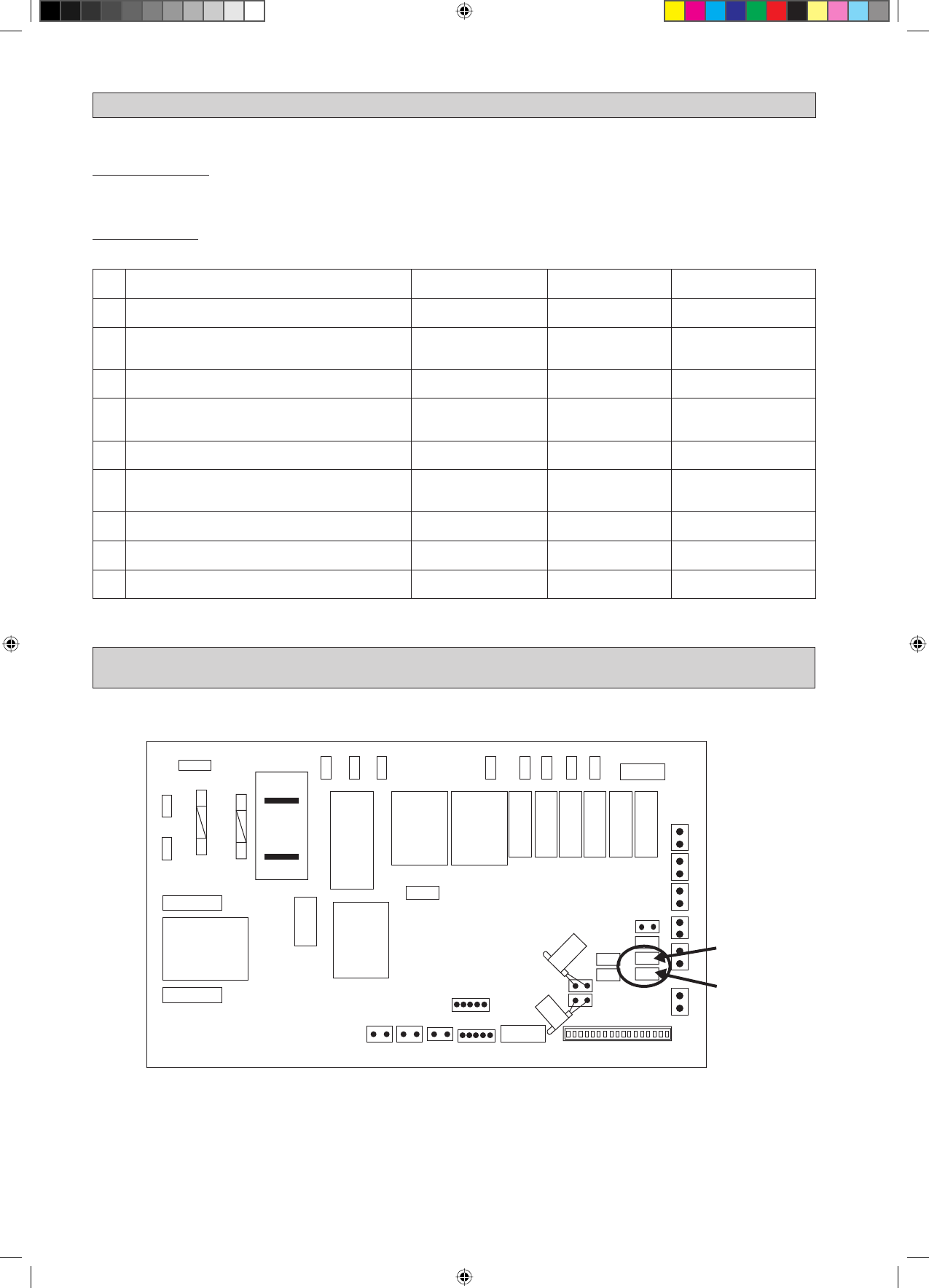

A) SÉLECTION DU MODE
CARTE DE COMMANDES POUR LA CONFIGURATION DU VENTILO-CONVECTEUR
(APPLICABLE POUR LES APPAREILS TUYAUX 4 UNIQUEMENT)
HTR
L
Modèle M3
Modèle M4
DIAGNOSTIC D’ERREURS
Contrôleur sans fil
Lorsqu’il y a un signal d’opération de télécommande à infrarouge, le récepteur du signal de l’unité intérieure émet un <bip>
en confirmation de l’acceptation du signal.
Contrôleur câblé
S’il y a une anomalie détectée, le contrôleur câblé va clignoter le code d’erreur.
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SEN
H_SEN
HEA
T
VA
LV
E
CN_DSP
SHED
M4
M3
M2
M1
TFULL
A_FRZ
W_OPEN
UNOCP
CO_DRAFT
SLIENT
CVL
V
HVL
V
WTP
AS
CN_DRY
