BANDE DE LIÈGE TOTALEMENT ISOLÉE

ISOLATION DES TUYAUTERIES D’EAU GLACÉE

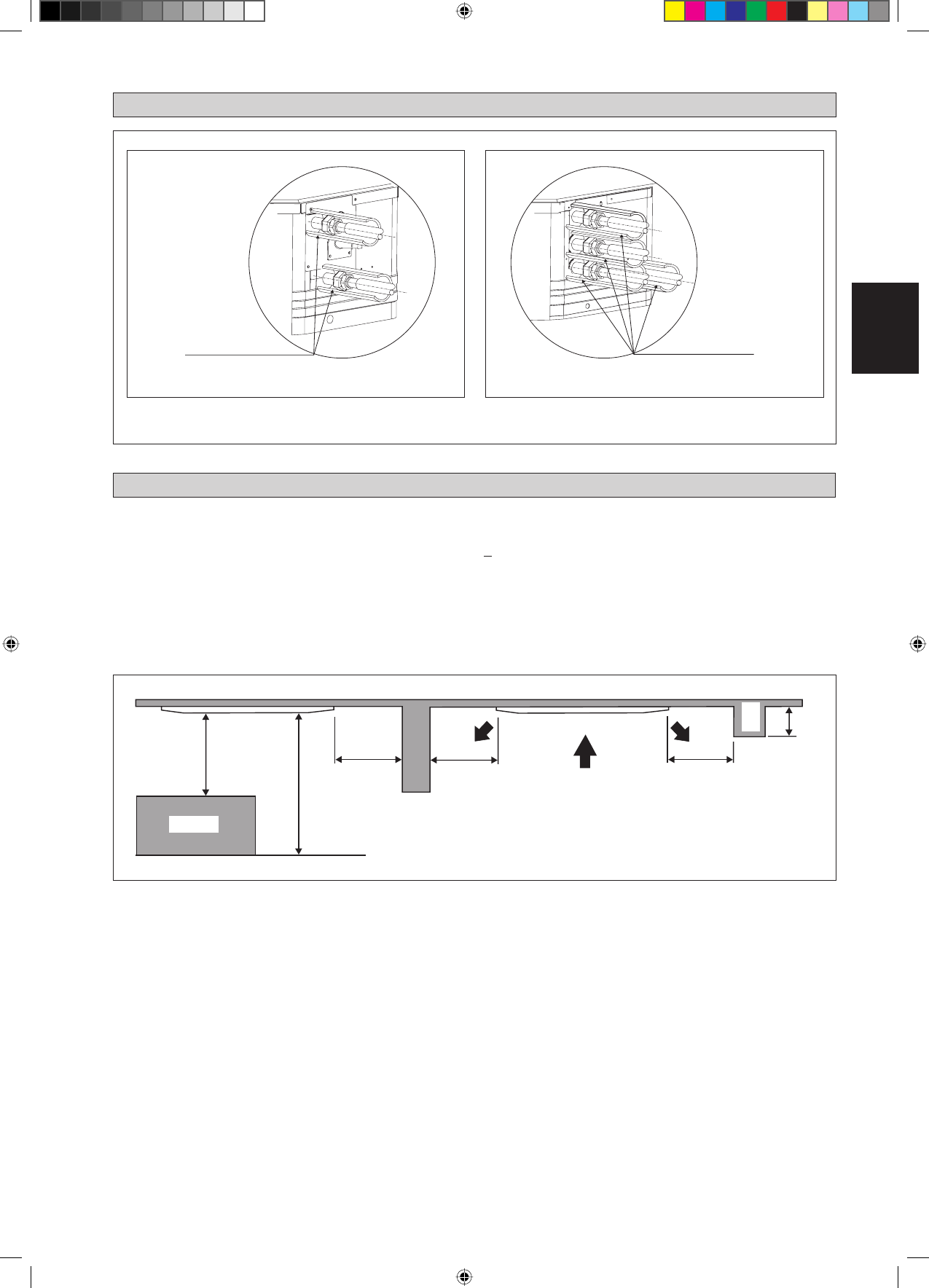

DIAGRAMME D’INSTALLATION

INSTALLATION DE L’UNITÉ INTÉRIEURE

0,5m ou plus

0,5m ou plus

0,5m ou plus

3m ou plus

3m ou plus

1m ou plus

Sol

Obstacle

Poutre

Choisissez un emplacement:

Qui permet une évacuation facile.
Pratique pour le câblage et les tuyauteries.
Assez dégagé pour l’installation et l’entretien.
Exempt de risque de fuite de gaz inflammable.
 Où aucun obstacle ne bloque le jet d’air froid et la reprise de l’air chaud, et où l’air peut se répandre dans la pièce (près
du centre de la pièce).
 Un espace de dégagement doit être respecté entre l’unité intérieure et les murs et obstacles comme le montre
l’illustration.
 L’endroit d’installation doit être assez fort pour supporter une charge quatre fois supérieure au poids de l’unité intérieure
pour éviter l’amplification du bruit et des vibrations.
 L’endroit d’installation (surface du plafond) doit être plane et la hauteur du plafond d’au moins 350mm.
L’unité intérieure doit être à l’écart de sources de chaleur ou de vapeur (évitez de l’installer près d’une entrée).

•

a)
b)
c)
d)
e)

f)

g)

h)
i)

1. Etude Preliminaire Du Site

Veillez à lire ce manuel avant d’installer l’unité de climatisation intérieure.

La fluctuation de l’alimentation secteur ne doit pas dépasser +10% de la tension nominale. Les lignes d’alimentation
électrique doivent être indépendantes des transformateurs de soudage qui pourraient provoquer de fortes fluctuations
d’alimentation.
Assurez-vous que l’emplacement est pratique pour les câblages, la tuyauterie et l’évacuation.
N’exercez pas de pression sur les pièces en résine pour ouvrir l’unité ou lors de son déplacement après l’ouverture.
Ne sortez pas l’unité de son emballage avant qu’elle ne soit sur son site d’installation. Utilisez des matériaux ou des
plaques de protection lors du déballage ou du soulèvement de l’unité afin d’éviter de l’endommager ou de la rayer.

•

•
•
•
