3-4

Indoor Unit

Ceiling
Board

35.0 mm

aille d’unité 820mm

Direction Tuyauterie

Site d’ouverture au plafond = 890mm

Emplacement de la tige suspendue = 790mm

Taille d’unité 820mm

Unité

Emplacement de la tige suspendue = 621mm

35,0mm

Unité Intérieure

Plaque de

faux-plafond

Envoyez l’eau

Tuyau d’évacuation flexible

Tuyau d’évacuation
principal

REMARQUE

Cette Unite Interieure utilise une pompe d’evacuation pour l’evacuation de l’eau condensee. Installez l’unite
horizontalement pour eviter que l’eau ne fuie ou ne se condense autour du deflecteur exterieur.

REMARQUE

Assurez-vous de discuter le perçage du plafond avec

les installateurs.

Mesurez et marquez l’emplacement de la tige suspendue.
Percez un trou pour l’écrou d’angle dans le plafond et
fixez la tige suspendue.
Le gabarit d’installation est allongé selon la température
et l’humidité. Vérifiez les dimensions utilisées.
Les dimensions du gabarit d’installation sont les mêmes
que celles des dimensions de l’ouverture du plafond.
Lorsque le travail de stratification du plafond n’est pas
terminé, veillez à fixer le gabarit d’installation sur l’unité
intérieure.

•

Contrôlez l’inclinaison de la tige suspendue.
Mainrenez l’unité et accrochez-la à la tringle d’accrochage
à l’aide des écrous et des joints.
Laissez un espace de 35,0mm entre la surface inférieure
de l’unité intérieure et la surface du plafond.
A l’aide d’un indicateur de niveau, assurez-vous que
l’unité est installée horizontalement et serrez l’écrou
et le boulon pour empêcher que l’unité ne tombe et ne
vibre.
Ouvrez le coffrage du plafond le long du bord extérieur
du gabarit d’installation en papier.

•
•

•

Le tuyau d’évacuation doit être incliné vers le bas pour
une évacuation facile.
Evitez de positionner le tuyau vers le haut puis vers le
bas afin d’éviter que le flux d’eau ne soit inversé.
Lorsque vous connectez les tuyaux d’évacuation,
assurezvous de ne pas exercer de pression supplémentaire
sur le connecteur de l’unité intérieure.
Le diamètre extérieur du connecteur de drainage au tuyau
flexible est de 20mm.
Assurez-vous d’isoler le tuyau d’évacuation contre la
chaleur (mousse en polyéthylène de plus de 8,0mm
d’épaisseur) afin d’éviter que l’eau condensée ne goutte
à l’intérieur de la piéce.

•

Connectez le tuyau d’évacuation principal au tuyau
d’évacuation flexible.
Envoyez de l’eau dans le tuyau d’évacuation flexible et
vérifiez qu’il n’y a pas de fuite dans la tuyauterie.
Lorsque le test est terminé, connectez le tuyau flexible
au connecteur d’évacuation sur l’unité intérieure.

•

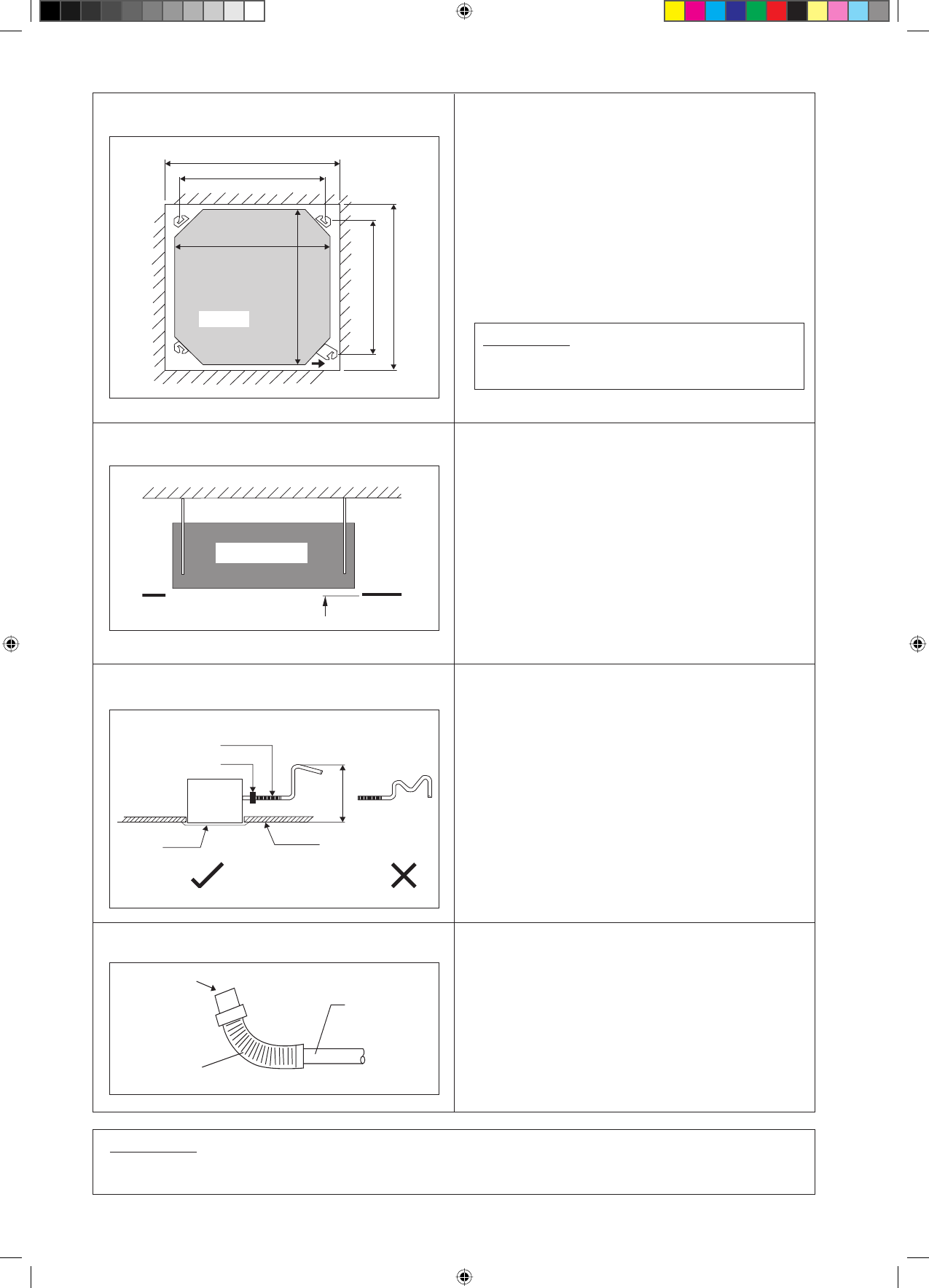

Installation de l’unité

Accrochage de l’unité

Tuyauterie d’évacuation

Test d’évacuation

Collier pour tuyaux

Plafond

700,0mm

ou moins

Panneau

Flexible Tuyau

Unité
