Offen

Schraube

Von Steuerkasten des
Gerätes

Vom Front
paneel

LED-Kabel

Durchhängendes Kabel

Innen-Gerät

Kühlluft

Deckenplatte

Paneel

Luftaustritt

Kühl-

luft

Luftaustritt

Deckenplatte

Paneel

ANMERKUNG

Montieren Sie den Front paneel rahmen so, daß keine Kühlluft austreten und Kondenswasserbildung und
Tropfwasser verursachen kann.

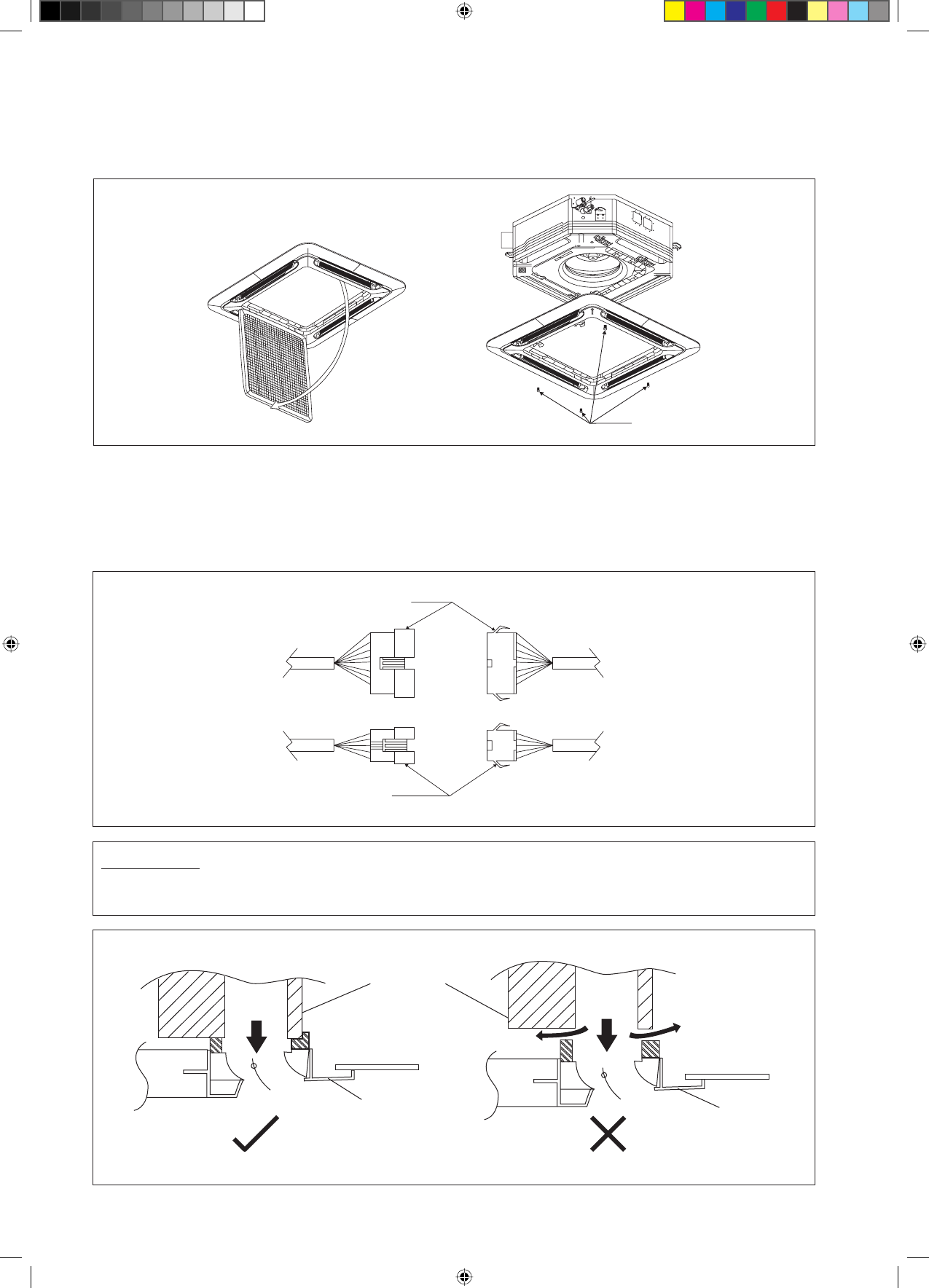

8. Montage des Paneels

Das Front panel kann nur in einer Richtung montiert werden. (Ausrichtung der Rohrleitungen und Rohrleitungspfeil auf
Frontpaneel beachten)
Sorgen Sie dafür, daß die Installationsschablone vor der Montage des Frontpaneels entfernt wird.

•

Öffnen Sie die Lufteinlass Jalousie durch Zurückziehen der Halterungen und nehmen Sie die Jalousie zusammen mit
dem Filter vom Frontpanel ab.
Montieren Sie den Front panel rahmen mit vier Schrauben am Raumgerät und ziehen Sie die Schrauben zur Vorbeugung
gegen Kühlluftaustritt gut fest.
Schließen das LED-Kabel und das durchhängende Kabel an das Raumgerät an.
Der durchhängende Anschluss muss nach dem Anschließen in das Steuergehäuse gelegt werden.

•

•
•
