6-4

Indoor Unit

Ceiling
Board

35.0 mm

Dimensioni unità 820mm

l’istruzione che trasporta
a mezzo di tubazioni

Sito apertura a sof

tto = 890mm

Sito apertura a sof

tto = 890mm

Sito Traversa = 790mm

Dimensioni unità 820mm

Unità

Sito

raversa = 621mm

35,0mm

Unità Interna

Soletta

soffitto

Alimentazione
acqua

Tubo di scarico flessibile

Tubo scarico
principale

NOTA

Questa unità per interni utilizza una pompa di scarico specifica per lo scarico della conensa. Installare l’unità
orizzontalmente per evitare perdite di acqua o condensa nella zona di uscita aria.

NOTA

È consigliabile concordare l’intervento di trapanatura

del soffitto con gli installatori.

Misurare e riportare la posizione della traversa.
Praticare un foro con il trapano per il dado angolare
sul soffitto e fissare la traversa.
La mascherina dell’installazione viene estesa per
adeguarla alle esigenze di temperatura ed umidità.
Controllare le dimensioni in uso.
Le dimensioni della mascherina dell’installazione
sono le medesime di quelle relative all’apertura del
soffitto.
Quando l’opera di soffittatura è ancora incompleta,
ricordarsi di montare la mascherina di installazione
sull’unità per interni.

•

Confermare il passo della traversa.
S o l l e v a t e l ’ u n i t a ’ e d a s s i c u r a r l a a l l a b a r r a d i
sospensione con un dado e rondella.
Regolare l’altezza dell’unità su 35,0mm fra la
superficie inferiore dell’unità per interni e la superficie
del soffitto.
Con un calibro verificare che l’unità sia installata
orizzontalmente e serrare il bullone per evitare cadute
e vibrazioni dell’unità stessa.
Aprire la soletta del soffitto lungo il bordo esterno
della mascherina di installazione in carta.

•
•

•

Il tubo di scarico deve trovarsi in pendenza per
consentire uno scarico omogeneo.
Evitare che il tubo di scarico sia su piani ad inclinazione
mista per evitare un ritorno del flusso dell’acqua.
Durante il collegamento delle tubazioni di scarico,
evitare accuratamente di non esercitare alcuna forza
ulteriore sul connettore di scolo dell’unità per interni.
Il diametro esterno del collegamento dello scarico sul
tubo flessibile di scarico è pari a 20mm.
Le tubature di scarico debbono essere sottoposte
a trattamento di isolamento termico (schiuma in
polietilene con spessore superiore a 8,0mm) per evitare
che la condensa goccioli nel locale.

•

Collegare il tubo principale di scarico allo scarico
flessibile.
Inserire acqua dal tubo flessibile di scarico e controllare
la presenza di eventuali perdite dalla tubatura.
Al completamento del test, collegare il tubo flessibile di
scarico al relativo connettore sull’unità per interni.

•

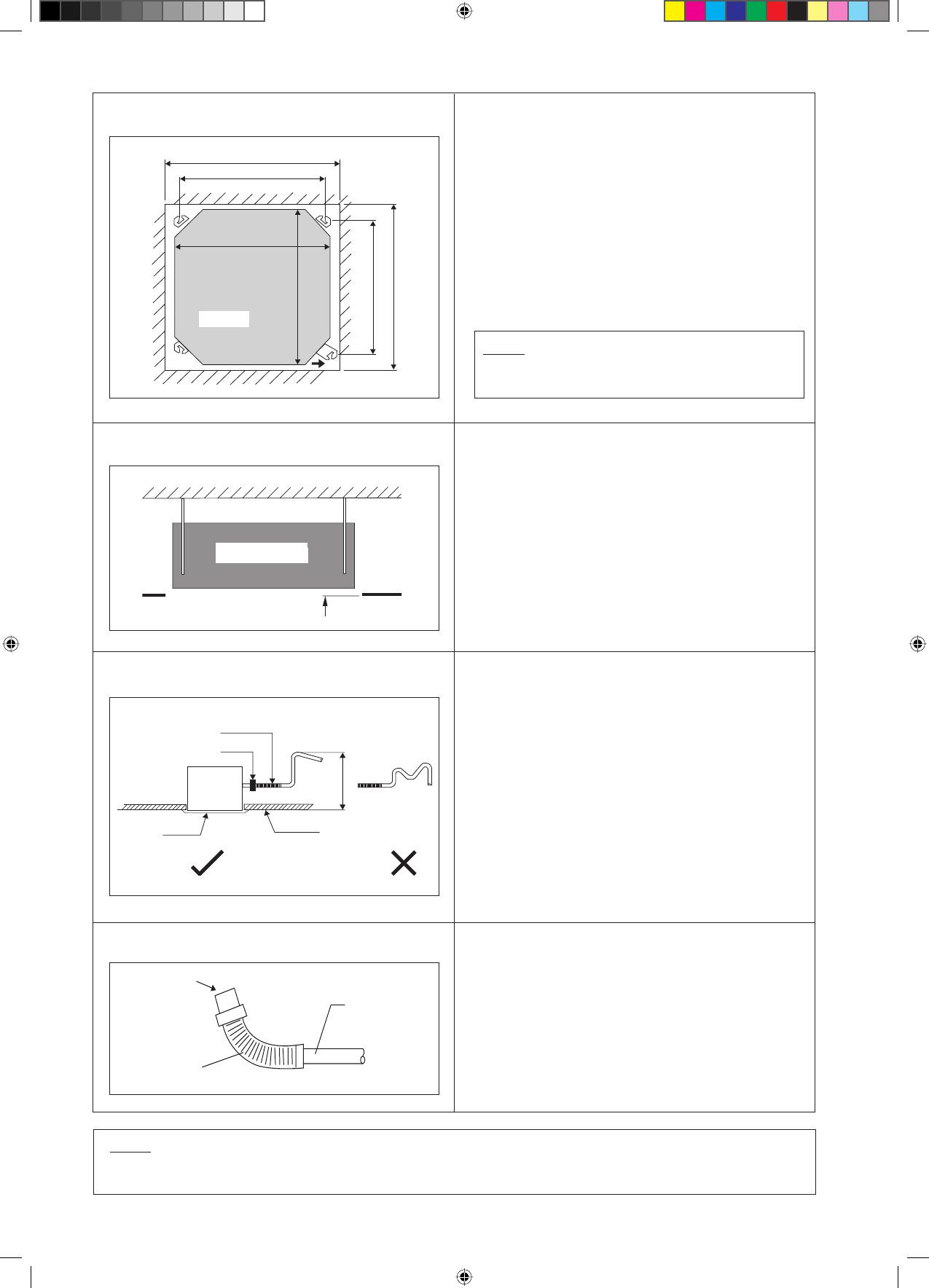

Installazione unità

Unità sospesa

Tubazioni scarico

Test di scarico

Morsetto tubatura

Soffitto

700,0mm

o meno

Pannello

Tubi Flessibile

Unità
