4-4

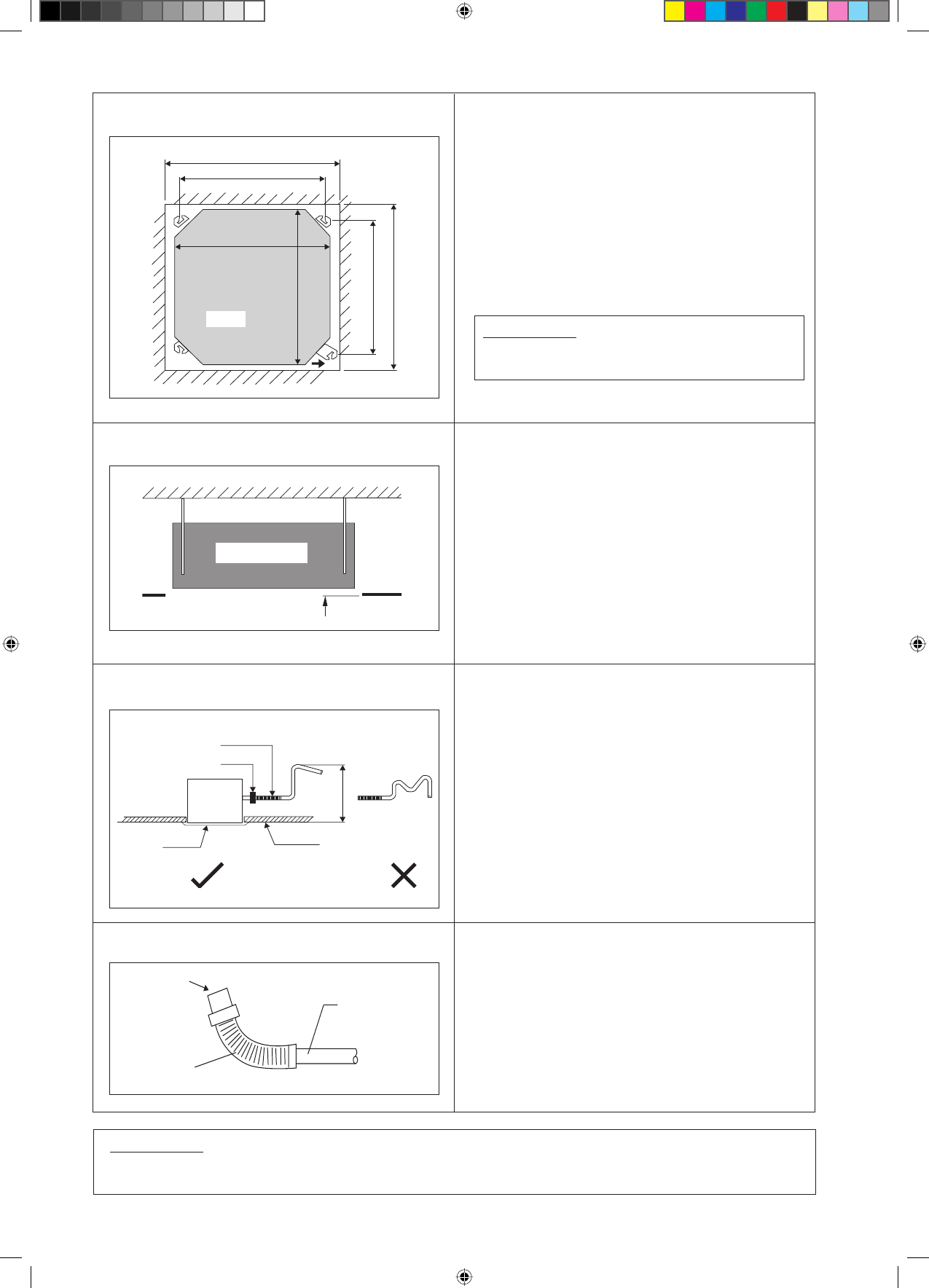

Afmeting van de unit 820mm

Richting van de leiding

Plaats van opening plafond = 890mm

Plaats van opening plafond = 890mm

Plaats voor het ophangen van de stang = 790mm

Afmeting van de unit 820mm

Unit

Plaats voor het ophangen van de stang = 621mm

Indoor Unit

Ceiling
Board

35.0 mm

35,0mm

Binnenunit

Plafondplaat

Aanvoerwater

Flexibele afvoerslang

Hoofdafvoerleiding

OPMERKING

Deze binnen-unit gebruikt een afvoerpomp voor de afvoer van het gecondenseerde water. Installeer de unit horizontaal
zodat wordt voorkomen dat er waterlekkage of condensatie rond de luchtuitlaat ontstaat.

OPMERKING

Het is belangrijk dat u het boorwerk in het plafond met

de installateur bespreekt.

Meet de positie van de ophangstang uit en zet markeringen.
Boor het gat voor de hoekmoer in het plafond en bevestig
de ophangstang.
Het installatiesjabloon wordt uitgeschoven uitgaande
van temperatuur en vochtigheid. Controleer de gebruikte
afmetingen.
De afmetingen van het installatiesjabloon zijn dezelfde als
die van de plafondopening.
Het is belangrijk dat u, voordat u het lamineerwerk voor
het plafond voltooit, het installatiesjabloon in de binnen-
unit monteert.

•

•

•

•

Controleer de hoek van de ophangstang.
Houd de unit vast en hang de unit met de moer en de
ring aan de ophangstang.
Stel de hoogte van de unit af op 35,0 millimeter tussen
het oppervlak van de onderzijde van de binnen-unit en
het oppervlak van het plafond.
Controleer met een waterpas dat de unit horizontaal is
geïnstalleerd en draai de moer en bout vast zodat de unit
niet kan vallen en niet kan trillen.
Open het plafond langs de buitenste rand van het papieren
installatiesjabloon.

•
•

•

•

•

Voor een goede afvoer moet de afvoerleiding naar beneden
aflopen.
Voorkom dat het water terug kan lopen, installeer de
afvoerleiding niet in een op en neer gaande helling.
Let er tijdens het aansluiten van de afvoerleiding goed op
dat u geen extra kracht uitoefent op de afvoeraansluiting op
de binnen-unit.
De buitendiameter van de afvoeraansluiting bij de flexibele
afvoerslang is 20mm.
Het is belangrijk dat u warmte-isolatie (polyetheenschuim
met een dikte van meer dan 8.0mm) aanbrengt op de
afvoerleiding, zodat wordt voorkomen dat er condenswater
in het vertrek drupt.

•

•

•

•

•

Sluit de hoofdafvoerleiding aan op de flexibele afvoer.
Zet waterdruk op de flexibele afvoerslang en controleer
de leiding op lekkage.
Sluit, wanneer de test is voltooid, de flexibele afvoerslang
aan op de afvoeraansluiting op de binnen-unit.

•
•

•

Installatie van de unit

De unit ophangen

Afvoerleidingwerk

Afvoertest

Leidingklem

Plafond

700,0mm

of minder

Paneel

Flexibele slang

Binnenunit
