2-5

Deutsch

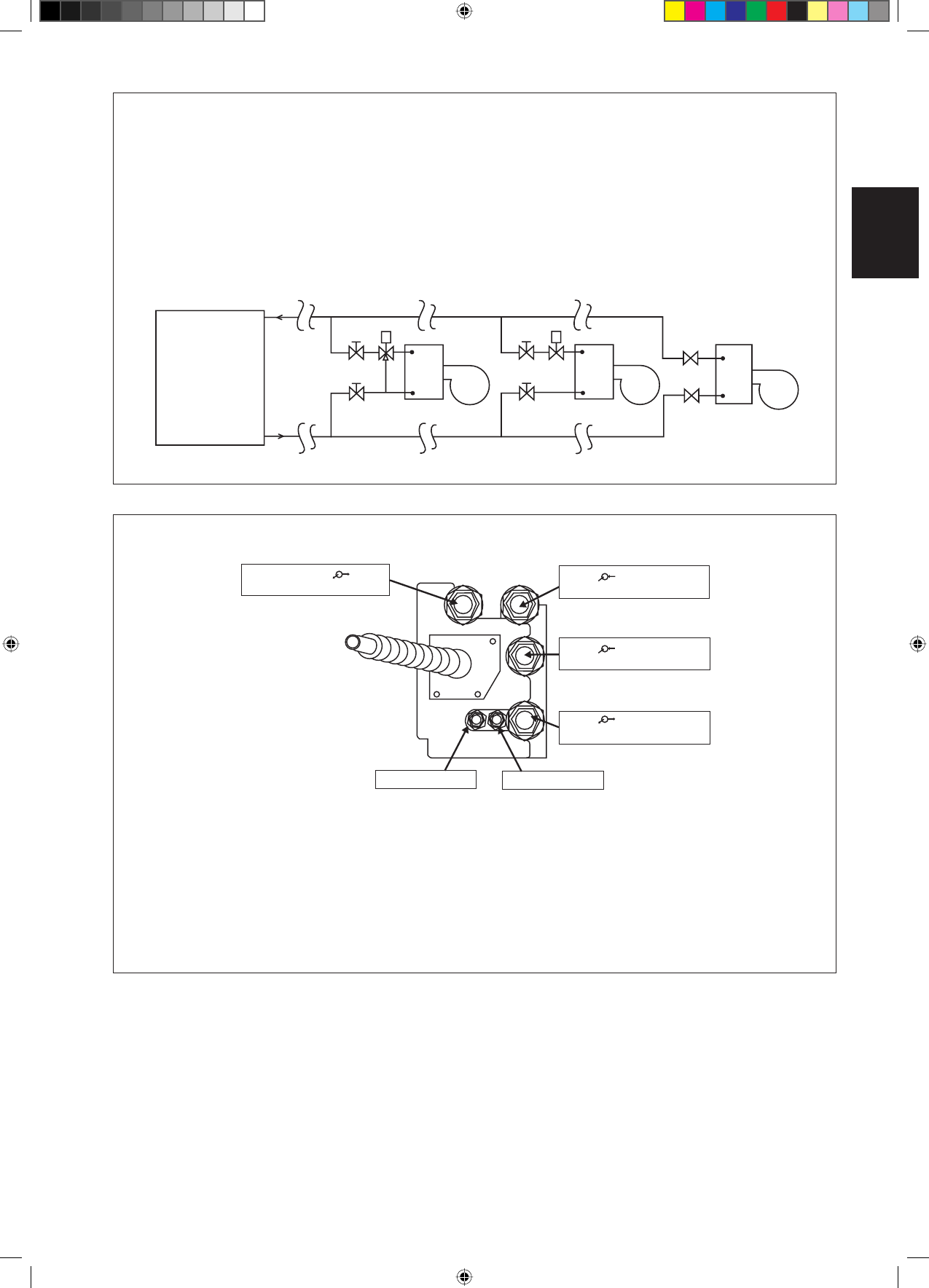

6. Wasserleitungsanschluss

Das Innengerät ist mit einem Wasserauslaß- und Wassereinlaufstutzen ausgestattet. Ein Luftloch wird mit dem Anschluss
für die Spülluft angepasst.
Ein 3-Wege wird benötigt, um das gekühlte Wasser ab- oder umzuleiten.
Bei der Montage am Einsatzort werden ein schwarzes Stahlrohr, ein Polyäthylenrohr und ein Kupferrohr empfohlen.
Alle Rohrleitungstypen und Anschlüsse müssen mit Polyäthylen (Typ ARMAFLEX oder ähnlich) isoliert sein, um
Kondensation zu vermeiden.
Keine verschmutzten oder beschädigten Rohre oder Rohrverbindungsstücke für die Installation verwenden.
Einige Hauptanschluss- Komponenten werden innerhalb des Systems benötigt, um die Kapazität und Wartung zu
erleichtern, wie etwa bei Absperrhahn, Ausgleichsventil, 2-Wege oder 3-Wege, Filter, Siebkörper etc.

•

•
•

•
•

7. 4 Rohrsystem

Anmerkung:

Wassereinlauf 1* muss an Wasserauslass 1 und Zugangsventil 1 passen. (*1 Verbindung zum Tiefkühler)
Wassereinlauf 2* muss an Wasserauslass 2 und Zugangsventil 2 passen. (*2 Verbindung zum Boiler)
Ventildeckel von Zugangsventil 1 ist zur leichteren Identifizierung rot gestrichen.
Alle Verbindungsstücke müssen mit einem „O“ -Ring verbunden werden. Verwenden Sie zur Abdichtung der
Verbindungsstellen Teflonklebeband am Schraubengewinde.
Drehen Sie alle Schraubverbindungen fest, um Lecks vorzubeugen.

•
•
•
•

•

WASSERAUSTRITTSÖFFNUNG 1

WASSEREINTRITTSÖFFNUNG 1

WASSEREINTRITTSÖFFNUNG 2

WASSERAUSTRITTSÖFFNUNG 2

ZUGANGSVENTIL 1

ZUGANGSVENTIL 2

Kühler

Tor ventil

Tor ventil

FCU

3-Weg-Ventil

Tor ventil

Tor ventil

FCU

2-Weg-Ventil

Gute Steuerung

Schlechte Steuerung

Tor ventil

Tor ventil

FCU

Sehr Schlechte Steuerung
