8-8

10. Instalação da cablagem

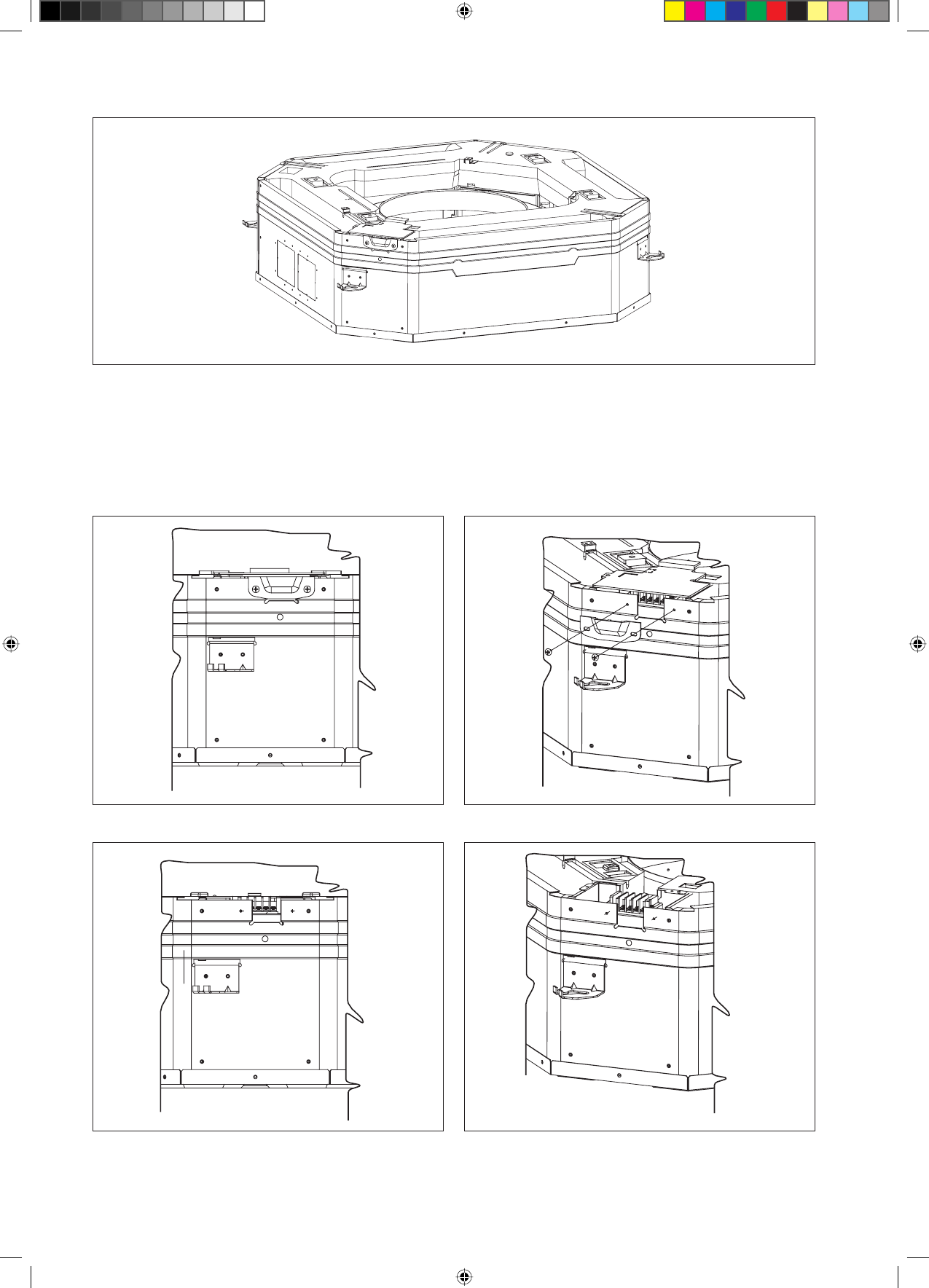

Figura A

Figura B

Figura C

Figura D

Figura E

A Figura A e Figura B mostram o local da cablagem da cobertura na unidade interior.
Passos para instalar a cablagem da fonte de alimentação e a cablagem da unidade exterior.

Retire a cobertura da cablagem desaparafusando os parafusos conforme apresentado na Figura C.
A cablagem passará pelo orifício conforme apresentado nas Figuras D e E respectivamente sem atravessar a altura do
orifício.
Depois disso, a cobertura da cablagem será montada de novo para fechar a cablagem.

1.
2.

3.
