8-6

Abrir

Parafuso

Da caixa de
controlo da
unidade

A partir
do painel
frontal

Fio LED

Fio da oscilação de ar

Unidade

interior

Ar frio

Placa de tecto

Painel

Fuga de ar

Ar frio

Fuga de ar

Placa de tecto

Painel

NOTA

Instale o painel de moldura frontal firmemente para impedir a fuga de ar fresco, visto que tal provocará a formação
de condensação e subsequente gotejamento de água.

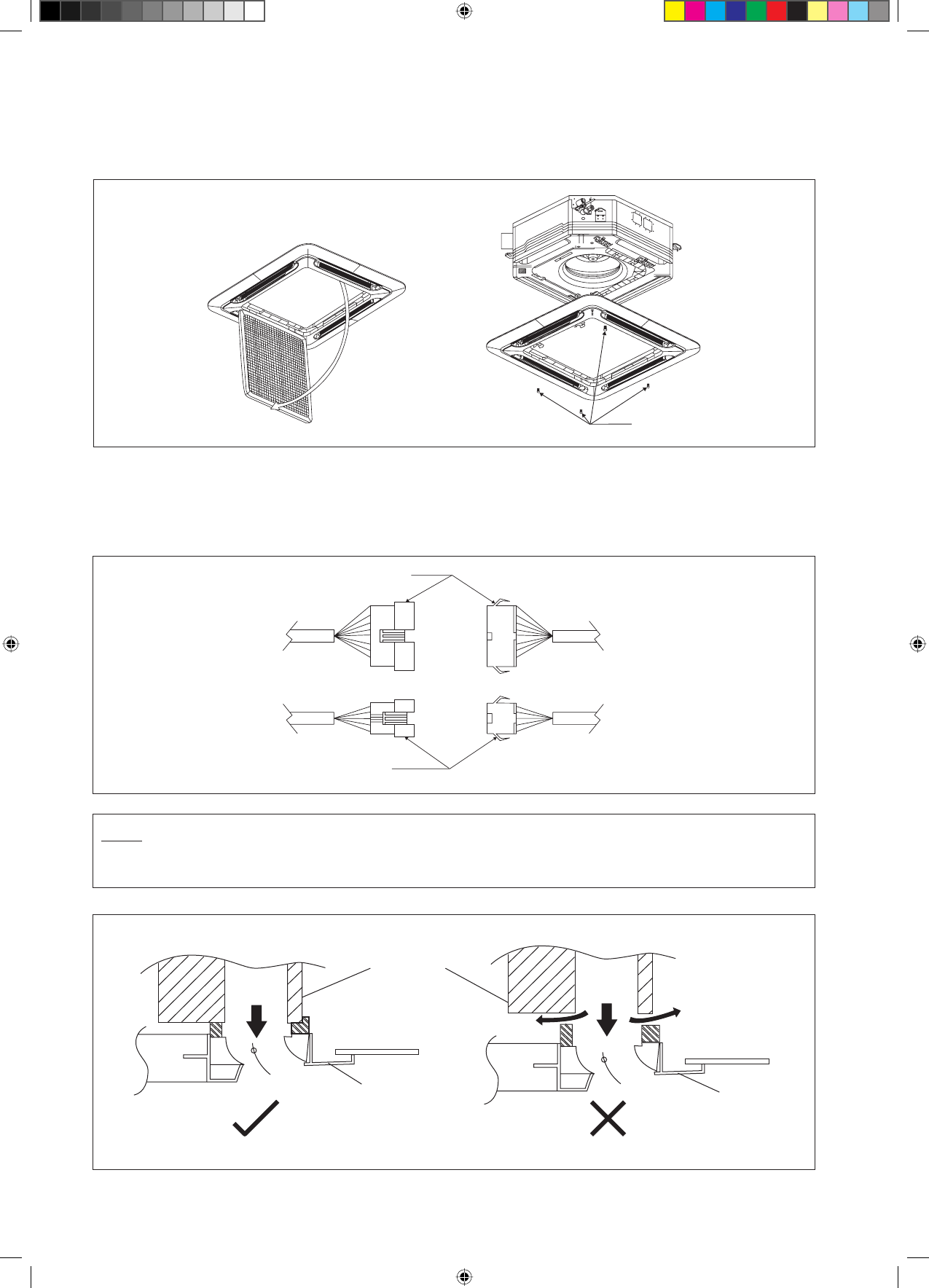

8. Instalação do painel

O painel frontal só pode ser encaixado numa direcção, seguindo a direcção da tubagem. (Siga a etiqueta adesiva com a seta
da tubagem no painel frontal)
Não se esqueça de remover o modelo de instalação antes de instalar o painel frontal.

•

•

Abra a grelha de entrada de ar puxado as patilhas de preensão para trás e removendo-a do painel juntamente com o filtro.
Instale o mesmo painel de moldura frontal na unidade interior, apertando os seus 4 parafusos completamente para
impedir a fuga de ar fresco.
Ligue o fio LED e fio da oscilação de ar à unidade interior.
O conector de rotação do ar deve ser colocado no interior da caixa de controlo depois de ligado.

•
•

•
•
