6-5

Italiano

6. Collegamento Dei Condotti D’acqua

L’unità interna è dotata di un collegamento per l’ingresso e l’uscita dell’acqua. Vi è uno sfiatatoio, montato sul
collettoredello scarico dell’acqua, per lo spurgo dell’aria.
Per disattivare o bypassare il ciclo d’acqua refrigerata è necessaria un’valvola a 3 vie.
Per le installazioni sul posto si consiglia di utilizzare tubature in acciaio nero, poliuretano e rame. Tutte le tubature e
giunte devono essere isolate con del poliuretano (tipo ARMAFLEX o equivalente) per evitare della condensa.
Nell’installazione non usare tubi o assessori contaminati o danneggiati.
È necessario utilizzare dei componenti accessori per migliorare la capacità e la semplicità di servizio, come valvole a
saracinesca, valvole di compensazione, valvole a 2 o 3 vie, filtri, ecc.

•

•
•

•
•

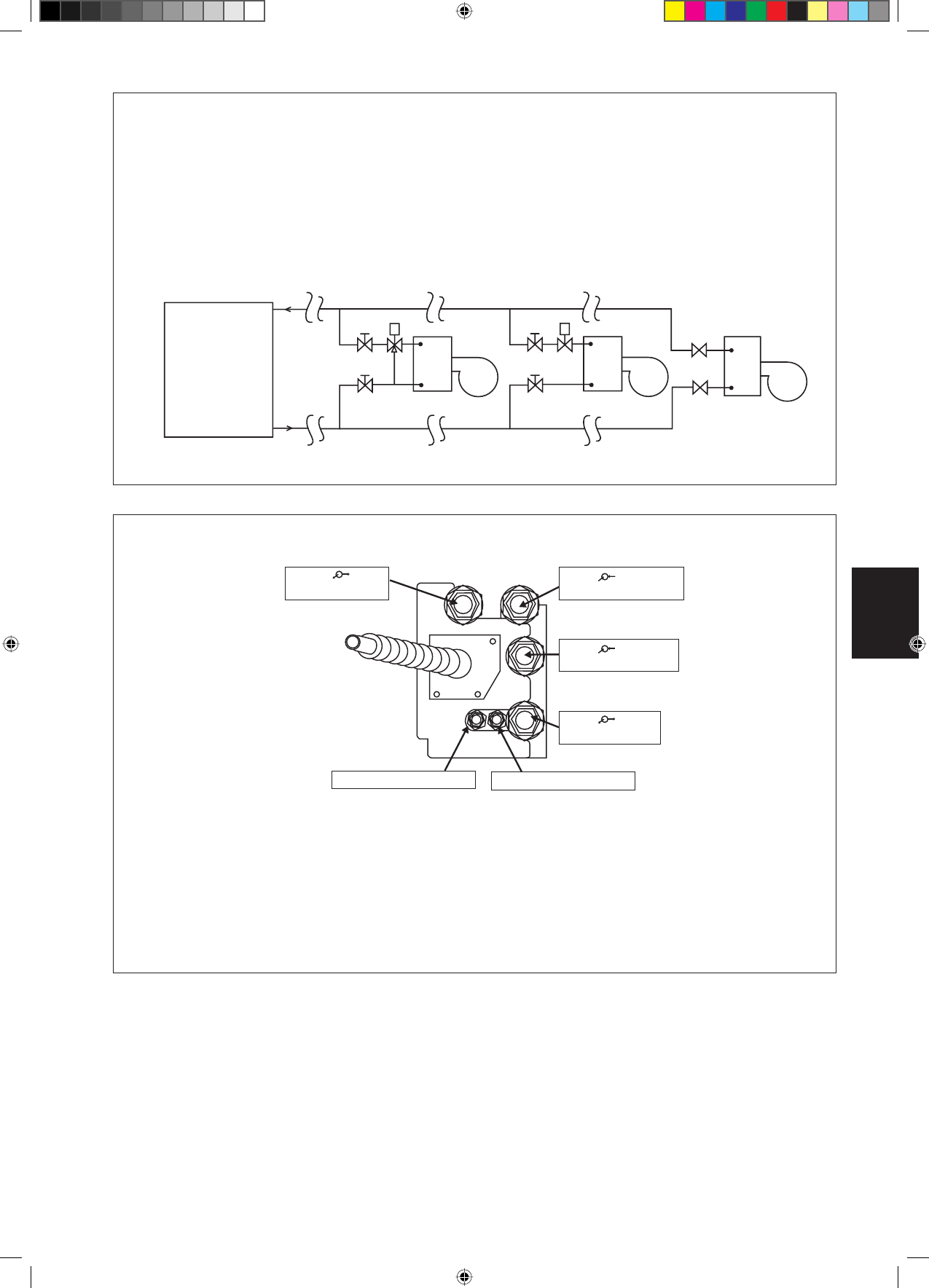

7.  4 Tubi di sistema

Nota:

L’ingresso dell’acqua 1* deve essere accoppiato con l’Uscita dell’acqua 1 e la Valvola di accesso 1. (*1 collegamento
al refrigeratore)
L’ingresso dell’acqua 2* deve essere accoppiato con l’Uscita dell’acqua 2 e la Valvola di accesso 2. (*2 collegamento
alla caldaia)
Il cappuccio della Valvola di accesso 1 è di colore rosso per facilitarne l’individuazione.
Ogni giunta d’attacco deve essere avvitata assieme a un “O” ring. Applicare del nastro bianco Teflon sulle spire per
evitare delle perdite nei giunti.
Stringere forte tutte le connessione avvitabili per evitare delle perdite.

•

•

•
•

•

USCITA ACQUA  1

INGRESSO ACQUA  1

INGRESSO ACQUA  2

USCITA ACQUA  2

VALVOLA DI ACCESSO 1

VALVOLA DI ACCESSO 2

Raffreddatore

Valvola di

intercettazione

FCU

Valvola a 3 vie

FCU

Valvola a 2 vie

Controllo buono

Controllo cattivo

FCU

Controllo peggiore in assoluto

Valvola di

intercettazione

Valvola di

intercettazione

Valvola di

intercettazione

Valvola di

intercettazione

Valvola di

intercettazione
