8-3

Português

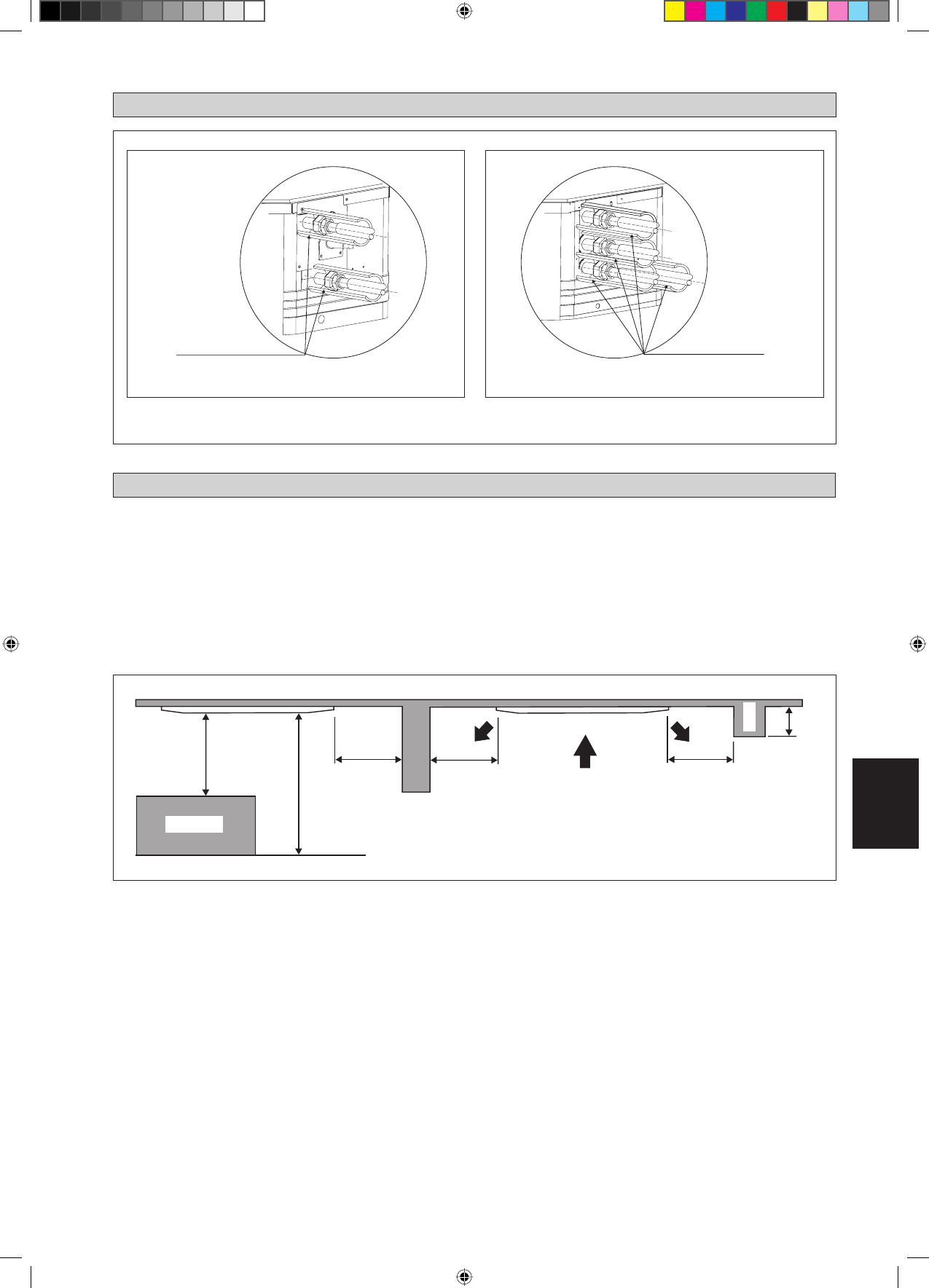

FITA DE CORTIÇA COMPLETAMENTE ISOLADA

ISOLAMENTO ATRAVÉS DA TUBAGEM DE ÁGUA ARREFECIDA

DIAGRAMA DE INSTALAÇÃO

INSTALAÇÃO DA UNIDADE INTERIOR

0,5m ou mais

0,5m ou mais

0,5m ou mais

3m ou mais

3m ou mais

1m ou mais

Chão

Obstáculo

Vi

ga

Assegurar um local onde:

A drenagem possa ser feita facilmente.
Seja conveniente para a cablagem e tubagem.
Haja espaço suficiente para os trabalhos de instalação e manutenção.
Não haja nenhum risco de fuga de gás inflamável.
 Quando livre de quaisquer obstáculos no caminho da descarga de ar fresco e retorno de ar quente, deve permitir a
disseminação do ar pela divisão (perto do centro da divisão).
 Deve ser disponibilizada uma distância de folga entre a unidade interior e a parede e quaisquer obstáculos conforme
apresentado na figura abaixo.
 O local de instalação deve ser suficientemente forte para suportar uma carga 4 vezes superior ao peso da unidade interior
com vista a evitar a amplificação de quaisquer ruídos e vibrações.
 O local de instalação (superfície do tecto de fixação) deve assegurar a nivelação e a altura do tecto deve ser de 350mm
ou.
A unidade interior deve estar afastada de fontes de calor e vapor (evite instalar a unidade perto de uma entrada).

•

a)
b)
c)
d)
e)

f)

g)

h)

i)

1. Inspecção preliminar do local

Certifique-se de que lê este manual antes de instalar a unidade interior de ar condicionado.

A flutuação da voltagem fornecida não deve exceder ±10% da voltagem nominal. As linhas de fornecimento de electricidade
devem ser independentes dos transformadores de soldagem que podem originar um elevado grau de flutuação no
fornecimento.
Certifique-se de que a localização é conveniente para a cablagem, tubagem e drenagem.
Não exerça pressão sobre as peças de resina quando abrir a unidade ou quando a mover depois de a abrir.
Não retire a unidade da caixa enquanto a move, até chegar ao local onde a vai instalar. Utilize material ou placas de protecção
seguros quando a retirar da caixa ou a levantar para evitar danos ou arranhões na unidade.

•

•
•
•

ISOLAMENTO ATRAVÉS DA TUBAGEM DE ÁGUA ARREFECIDA

FITA DE CORTIÇA COMPLETAMENTE ISOLADA

Sistema de 2 canos

Sistema de 4 canos
