6-12

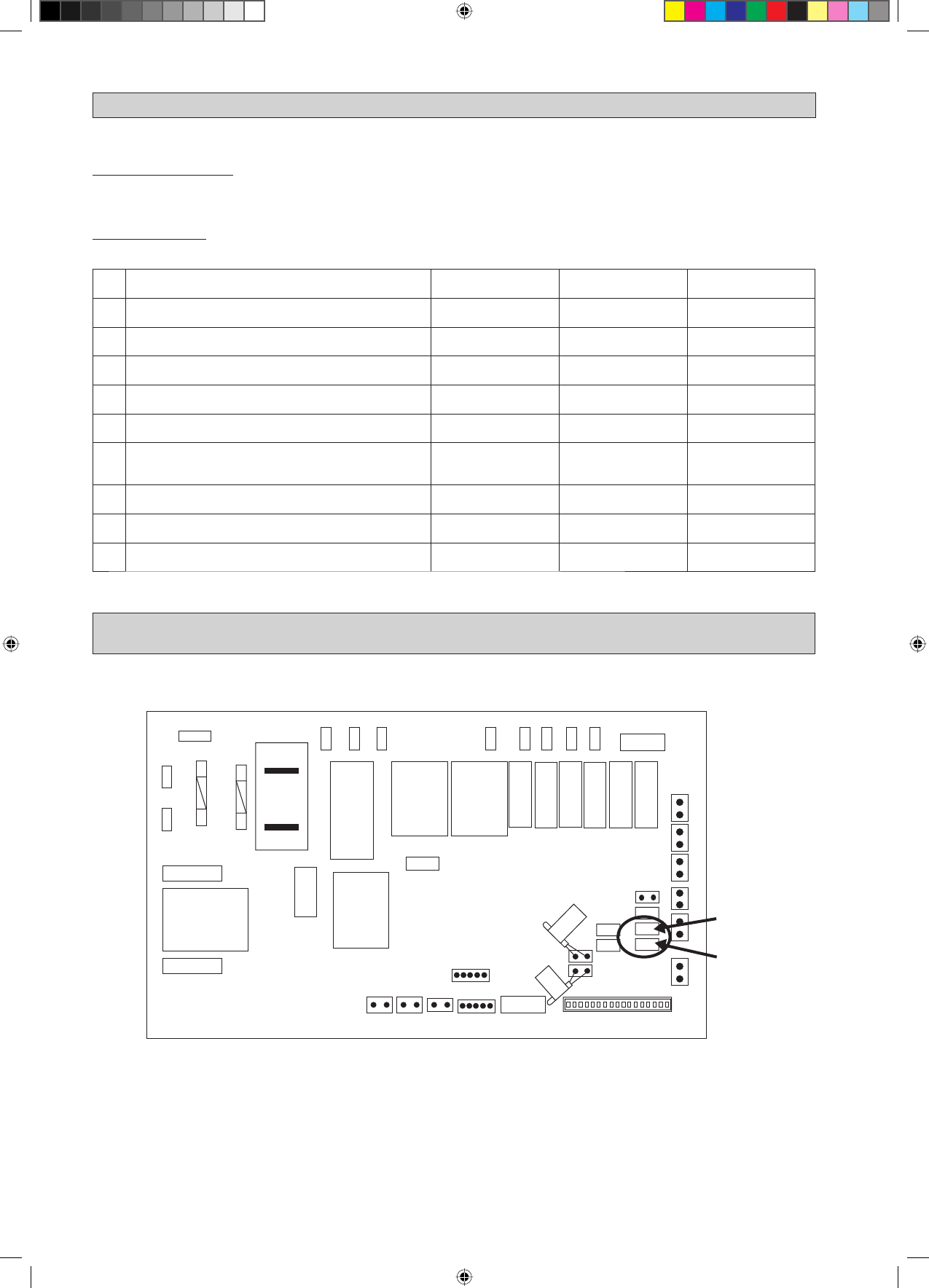

L’INDICATORE ACCENDE
Evento
LED alimentazione
LED timer
Codice errore
1.
Sensore ambiente interrotto o in corto
Lampeggia 1 volta
-
Lampeggia E1
2.
Sensore dell’Acqua dei Tubi interrotto o in corto
Lampeggia 2 volte
-
Lampeggia E2
3.
Scarso della Temperatura dell’Acqua dei Tubi
Lampeggia 3 volte
-
Lampeggia E4
4.
Errore/guasto della Temperatura dell’Acqua dei Tubi
-
Lampeggia 1 volta
Lampeggia E5
5.
Guasto alla pompa dell’acqua
-
Lampeggia 2 volte
Lampeggia E6
6.
Errore hardware (piedino interruttore a sfioramento in
corto/Modalità M3 o M4 con sezione senza valvola)
-
Lampeggia 6 volte
Lampeggia E8
7.
Finestra aperta attivato*
Lampeggia 6 volte
-
-
8.
Modalità anticongelamento attivata*
Lampeggia 7 volte
-
-
9.
Separazione carico attivata*
Lampeggia 8 volte
-
-
* Applicabile solo al sistema a 4 tubi
A) SELEZIONE MODELLO
IMPOSTAZIONE DEL PANNELLO DEL DISPOSITIVO DI CONTROLLO DELL’UNITÀ
(APPLICABILE PER 4 TUBI SOLO)
HTR
L
Modello M3
Modello M4
DIAGNOSI DEI GUASTI
Telecomando senza fili
Nel caso di segnale operativo con telecomando agli infrarossi, il segnale ricevente sull’unità per interni emette un segnale
acustico per confermare l’accettazione del segnale.
Telecomando a fili
Se viene rilevata un’anomalia, il codice di errore lampeggerà sul telecomando a fili.
N2
LIVE
N1
HI
MED
LOW
CN_TW
CN_PGRM
CN_WIR
ROOM
CN_STP
C_SEN
H_SEN
HEA
T
VA
LV
E
CN_DSP
SHED
M4
M3
M2
M1
TFULL
A_FRZ
W_OPEN
UNOCP
CO_DRAFT
SLIENT
CVL
V
HVL
V
WTP
AS
CN_DRY
6 IM-CKEW(DC)-1013(1)DAIKIN-IT.i12 12
6 IM-CKEW(DC)-1013(1)DAIKIN-IT.i12 12
7/1/14 2:40:37 PM
7/1/14 2:40:37 PM
