10-4

Indoor Unit

Ceiling
Board

35.0 mm

Ünit

e bo

yutu 820mm

Boruların Yönü

Tavan Delik Açıklığı = 890mm

van Delik A

çık

lığ

ı = 890mm

Asma Çubuk Yeri = 790mm

Ünite boyutu 820mm

Ünite

sma Ç

ubuk

ri = 621mm

35,0mm

İç Mekan Ünitesi

Tavan

Tahtası

Besleme Suyu

Elastik Tahliye Hortumu

Ana Tahliye
Borusu

NOT

Ünite yoğunlaştırılmış su tahliyesi için bir tahliye pompası kullanır. Su sızıntısını ya da hava çıkışı çevresinde
yoğunlaşmayı önlemek için üniteyi yatay şekilde kurun.

NOT

Tavan delme iflini ilgili montajcılar ile görüşüldüğünden
emin olun.

Askı kolu yerini ölçün ve işaretleyin. Dirsek somunu
için tavanda delik açın ve asma kolunu yerleştirin.
Montaj levhası sıcaklı ve neme göre uzatılır. Kullanılan
ölçüleri kontrol edin.
Montaj levhasının ölçüleri tavan açıklığınınkileri ile
aynıdır.
Tavan kaplama işini tamamlamadan önce, montaj
levhasının iç üniteye uyup uymadığından emin
olun.

•

Asma çubuğunun eğimini doğrulayın.
Üniteyi kaldırın, somun ve rondela ile askı koluna
asın.
İç ünitenin alt yüzeyi ve tavan yüzeyi arasındaki ünite
yüksekliğini 35,0mm’ye ayarlayın.
Bir seviye göstergesi ile ünitenin yatay montajını
kontrol edin ve ünite arızasını ve titreşimi önlemek
için somun ve cıvatayı sıkın.
Tavan döşemesini kağıt montaj levhasının dış kenarı
boyunca açın.

•
•

•

Tahliye pompası düzgün tahliye için aşağıya doğru
eğimli olmalıdır.
Tahliye borusu bağlantısı sırasında, iç ünitedeki tahliye
bağlantısı üzerinde aşırı kuvvet uygulamamaya özen
gösterin.
Drenaj borusunun tak ılması sırasında, iç mek an
ü n i t e s i n i n d r e n a j k o n e k t ö r ü n e a ş ı r ı k u v v e t
uygulamamaya dikkat edin.
Elastik tahliye hortumundaki tahliye bağlantısının dış
çapı 20mm’dir.
Yoğunlaştırılmış suyun oda içerisine damlamasını
önlemek için tahliye borusu tesisatının üzerine ısı
yalıtımının ( 8,0mm’den daha fazla kalınlığa sahip
polietilen köpük) yapılıp - yapıldığından emin olun.

•

Ana tahliye borusunu elastik tahliye hor tumuna
bağlayın.
Boru tesisatının sızıntı yapıp yapmadığını kontrol
etmek için elastik tahliye hortumundan su verin.
Test tamamlandığı zaman, elastik tahliye hortumunu
iç ünitedeki tahliye bağlantısına takın.

•

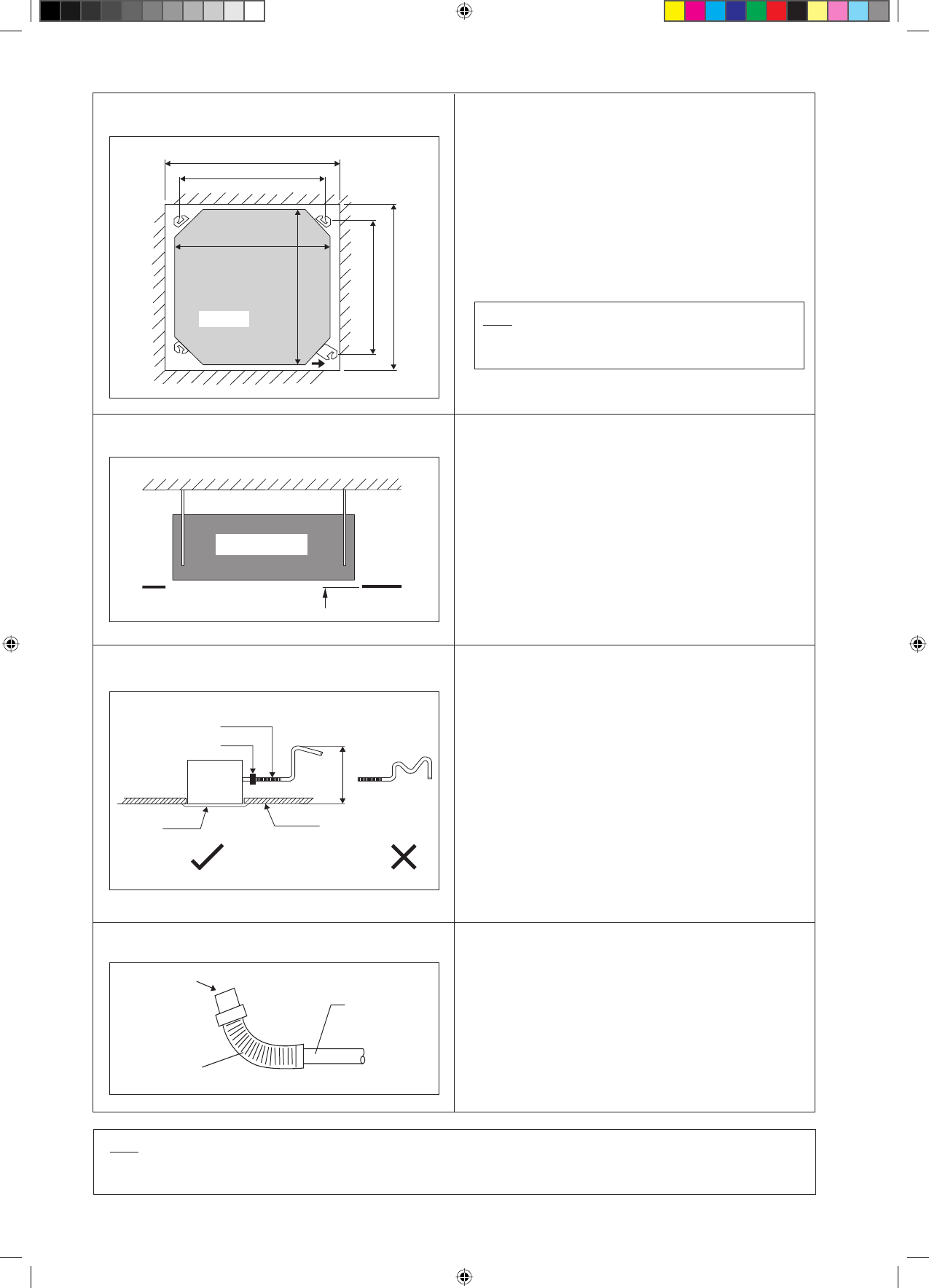

Ünite Montajı

Üniteyi in Asılması

Boşaltma Borusunun Döşenmesi

Tahliye Testi

Boru Kelepçesi

Tavan

700,0mm

ya daha az

Panel

Elastik Hortumu

İç Mekan
