9-3

Ру

сс

кий

П О Л Н А Я   И З О Л Я Ц И Я
ПРОБКОВОЙ ЛЕНТОЙ

ИЗОЛЯЦИЯ ЧЕРЕЗ ТРУБОПРОВОД ОХЛАЖДЕННОЙ ВОДЫ

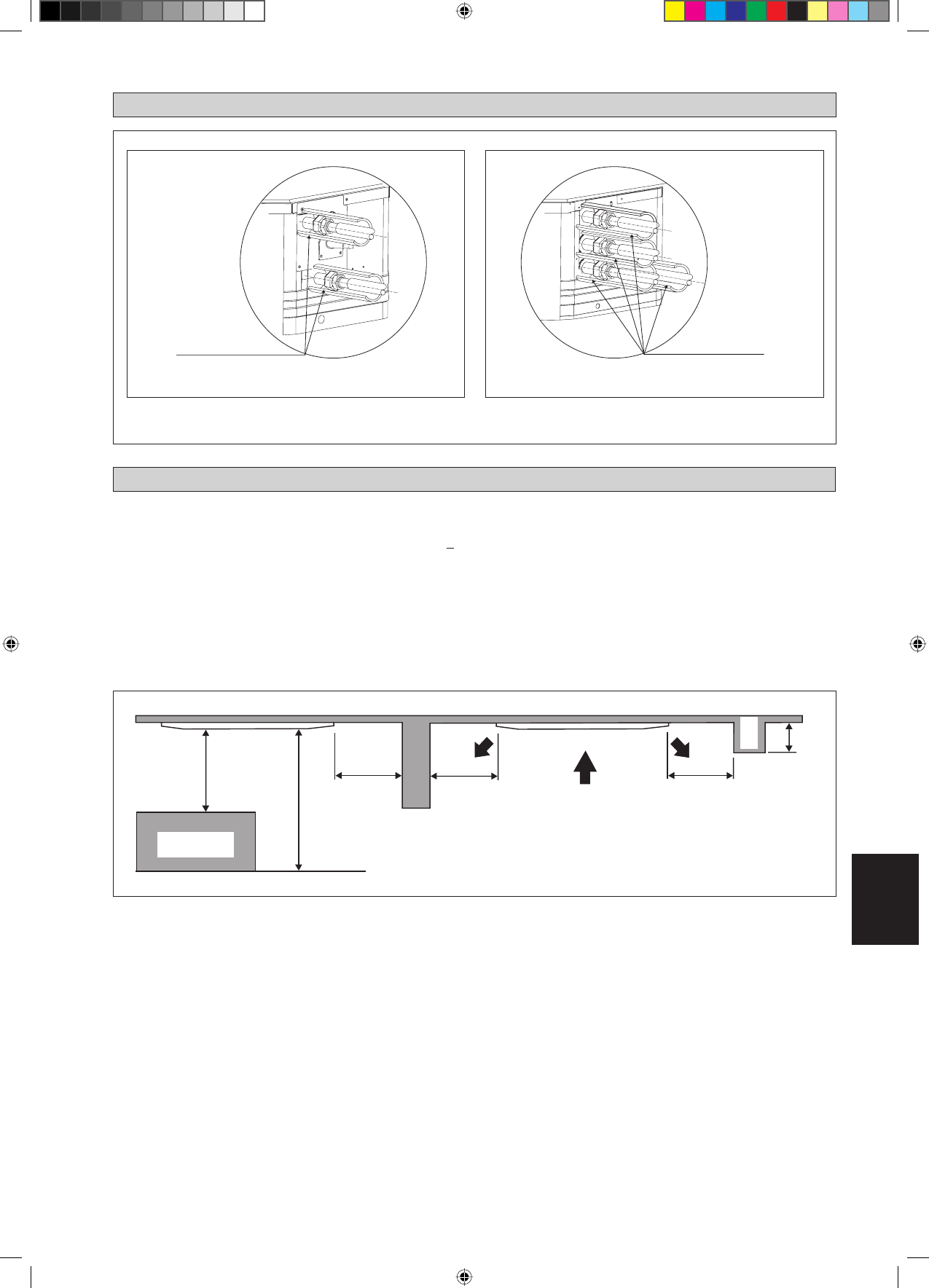

РИСУНОК УСТАНОВКИ

УСТАНОВКА КОМНАТНОГО БЛОКА

0,5м или более

0,5м или более

0,5м или более

3м или бо

лее

3м или бо

лее

1м или бо

лее

Пол

Пpeпятcтвие

Балка

Убедитесь, что место установки отвечает следующим требованиям:

Возможен беспрепятственный дренаж.
Место подходит для прокладки проводки и трубопровода.
Имеется достаточно пространства для осуществления установочных работ и сервисного обслуживания.
Отсутствует риск утечки воспламеняющегося газа.
 Отсутствуют препятствия на пути выхода холодного воздуха и возврата теплого воздуха, и ничто не мешает
свободному распространению воздуха по всему помещению (ближе к центру помещения).
Для комнатного блока необходимо обеспечить наличие пространства от стены и препятствий, как показано на
рисунке ниже.
 Место установки должно быть достаточно прочным, способным выдержать нагрузку в 4 раза большей массы
комнатного кондиционера для того, чтобы избежать шум и вибрацию.
 Место установки (место подвешивания на потолке) должно быть достаточно ровным и высота в потолке должна
быть 350мм или более.
Комнатный блок должен быть удален от источников тепла или пара (избегайте установку блока около входа).

•

a)
b)
c)
d)
e)

f)

g)

h)

i)

1. Предварительный осмотр места установки

Перед установкой комнатного блока кондиционера необходимо ознакомиться с данным руководством.

Колебание напряжения не должно быть более, чем +10% от нормального напряжения. Провода электроснабжения
должны быть независимыми от сварочных трансформаторов, которые вызывают значительные колебания
напряжения.
Удостоверьтесь, что расположение удобно для прокладки проводов, труб и слива.
Запрещается оказывать давление на резиновые детали при открытии блока или при его перемещении после
открытия.
Не вынимайте блок из упаковки до тех пор, пока он не будет доставлен на место установки. Во время извлечения
блока из упаковки используйте безопасный материал или защитные пластины или поднимайте его таким образом,
чтобы не допустить его повреждения или появления царапин.

•

•
•

•

ИЗОЛЯЦИЯ ЧЕРЕЗ ТРУБОПРОВОД ОХЛАЖДЕННОЙ ВОДЫ

ПОЛНАЯ ИЗОЛЯЦИЯ
ПРОБКОВОЙ ЛЕНТОЙ

2 Трубы  системы

4 Трубы  системы
