10-3

T

ü

rk

çe

Türkçe

TAMAMEN YALITILMIŞ KAPAMA BANDI

SOĞUK SU BORUSU BOYUNCA YALITIM

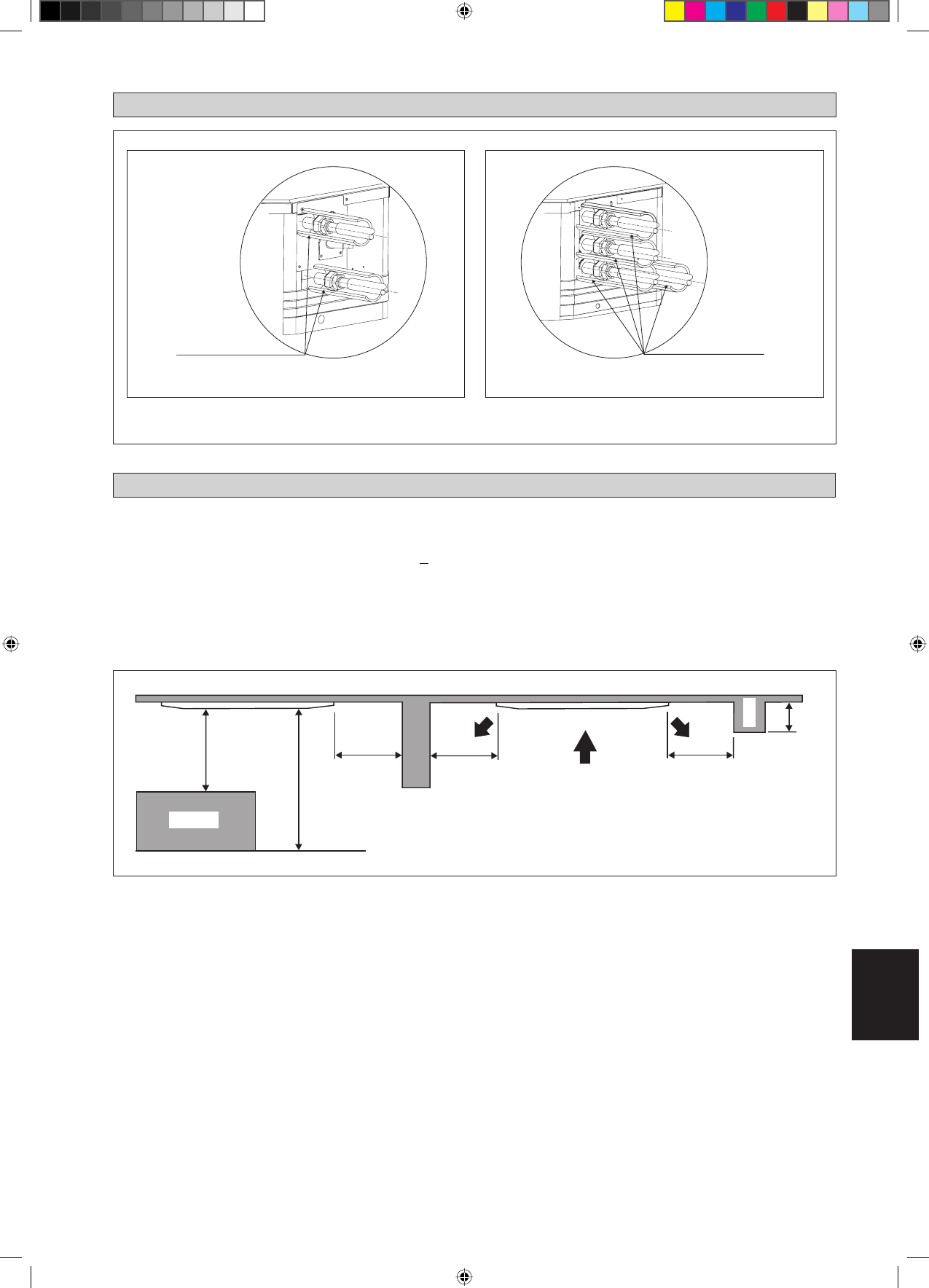

KURULUM ŞEMASI

İÇ ÜNİTENİN MONTAJI

0,5m veya daha fazla

0,5m veya daha fazla

0,5m veya daha fazla

3m v

e

ya daha fazla

3m v

e

ya daha fazla

1m v

eya daha fazla

Zemin

Engel

Ki

ri

ş

Kurulum yerinin aşağıdaki özelliklere sahip olduğundan emin olun:

Rahat bir şekilde tahliyenin yapılabildiği bir yer olduğundan.
Elektrik ve boru tesisatı için uygun olduğundan.
Kurulum ve bakım için yeterli alana sahip olduğundan.
Yanıcı gaz tehlikesinin olmadığından.
 Soğuk hava tahliye ve sıcak hava geri dönüş yolunda hiçbir engel olmadığından ve havanın oda içerisinde
yayılmasına izin derdiğinden (odanın merkezine yakın).
Aşağıdaki şekilde gösterildiği gibi iç ünite ile duvar ve engeller arasında boş luk bırakıldığından emin olun.
 Ses artışı ve titreşimi önlemek için montaj yeri iç ünitenin 4 katı ağırlıktaki bir yükü kaldıracak güçte olmalıdır.
 Montaj yeri (asma tavan yüzeyi) düzleş tirilmeli ve tavan yüksekliği 350mm ya da daha fazla olmalıdır.
İç ünite sıcaklık ve buhar kaynaklarından uzak olmalıdır. (aynı zamanda iç üniteyi girişin yakınına kurmak kaçının).

•

a)
b)
c)
d)
e)

f)
g)
h)
i)

1. Montaj Yeri Ön İncelemesi

Klima iç ünitesini kurmadan önce bu kılavuzu okuyun.

Voltaj yükselmesi ve alçalması anma geriliminin +10%’unu aşmamalıdır. Elektrik hatları yüksek elektrik yükselip
alçalmasına neden olabilen kaynak transformatörlerinden bağımsız olmalıdır.
Elektrik tesisatı, boru tesisatı ve tahliye tesisatı için yerin uygun olmasına dikkat edin.
Üniteyi açarken veya açtıktan sonra taşıken reçineli parçalara baskı uygulamayın.
Taşıken, kurulacağı yere ulaşana kadar üniteyi paketten çıkarmayın. Ünitenin hasar görmesini veya çizilmesini
önlemek için paketten çıkarırken veya kaldırırken güvenlik malzemeleri ya da koruyucu levhalar kullanın.

•

•
•
•

SOĞUK SU BORUSU BOYUNCA YALITIM

TAMAMEN YALITILMIŞ KAPAMA BANDI

2 Borular Sistemi

4 Borular Sistemi
