4-6

Open

Schroef

Van regelkast
van de unit

Van
Voorpaneel

LED-draad

Luchtcirculatiedraad

Binnenunit

Koele

lucht

Plafondplaat

Paneel

Luchtlek

Koele

lucht

Luchtlek

Plafondplaat

Paneel

OPMERKING

Installeer het voorframepaneel stevig zodat er geen lekkage van koele lucht plaatsvindt, omdat lekkage condensatie
en de vorming van waterdruppels tot gevolg kan hebben.

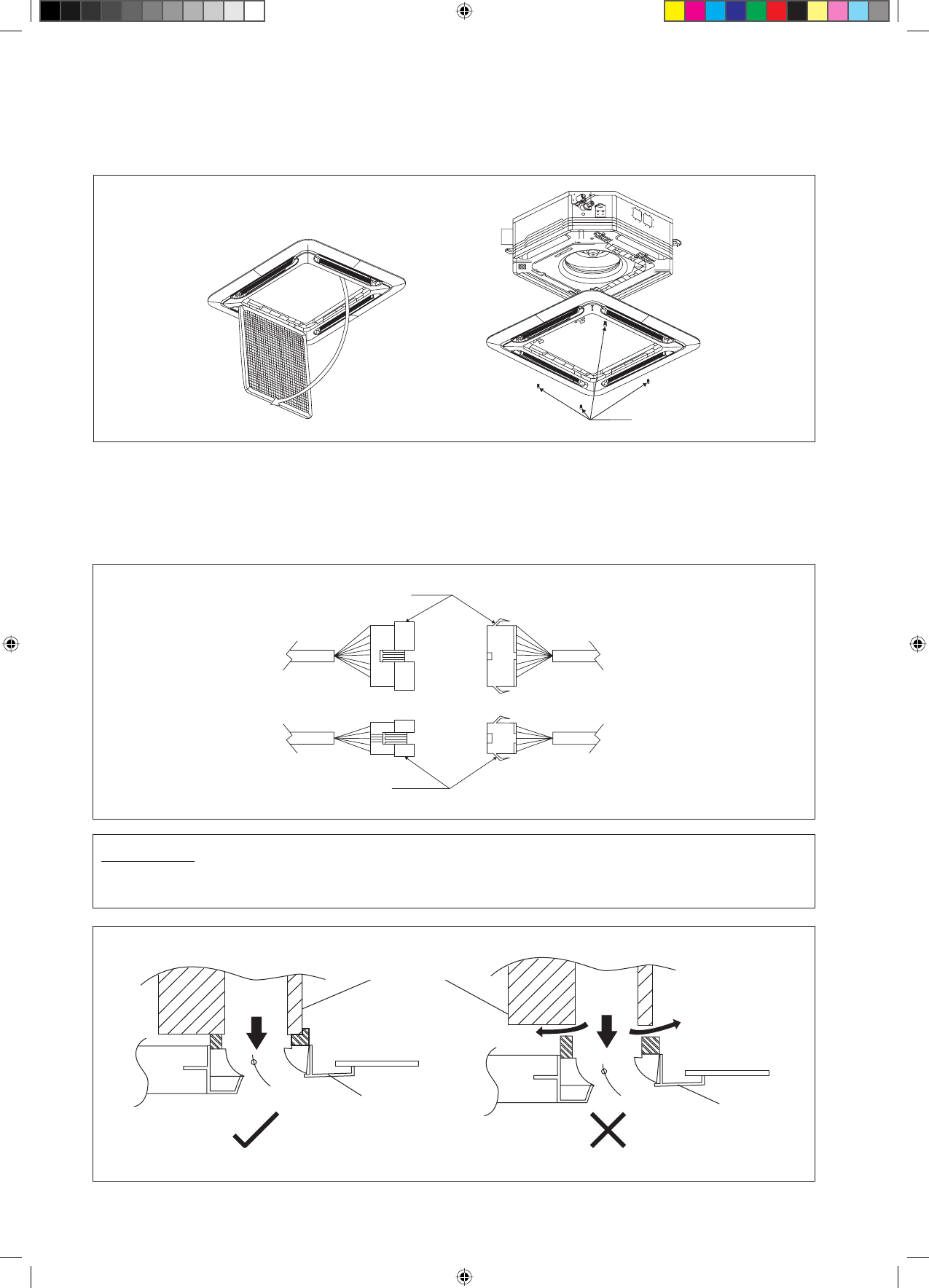

8. Installatie van het paneel

Het voorpaneel kan slechts in één richting worden gemonteerd, volg de richting van de leidingen. (Volg voor de leidingen
de sticker met de pijl op het voorpaneel)
Het is belangrijk dat u het installatiesjabloon verwijdert voordat u het voorpaneel installeert.

•

•

Open het luchtinlaatrooster door de klemmen naar achteren te trekken en het rooster samen met het filter uit het paneel
te halen.
Installeer het voorframepaneel met 4 schroeven in de binnen-unit en zet het helemaal vast zodat lekkage van koele lucht
wordt voorkomen.
Sluit de LED-draad en de luchtcirculatiedraad aan op de binnen-unit.
De luchtzwenkconnector moet in de regelkast worden gezet nadat de aansluiting is gemaakt.

•

•

•
•
