6-8

10. Installazione cavi elettrici

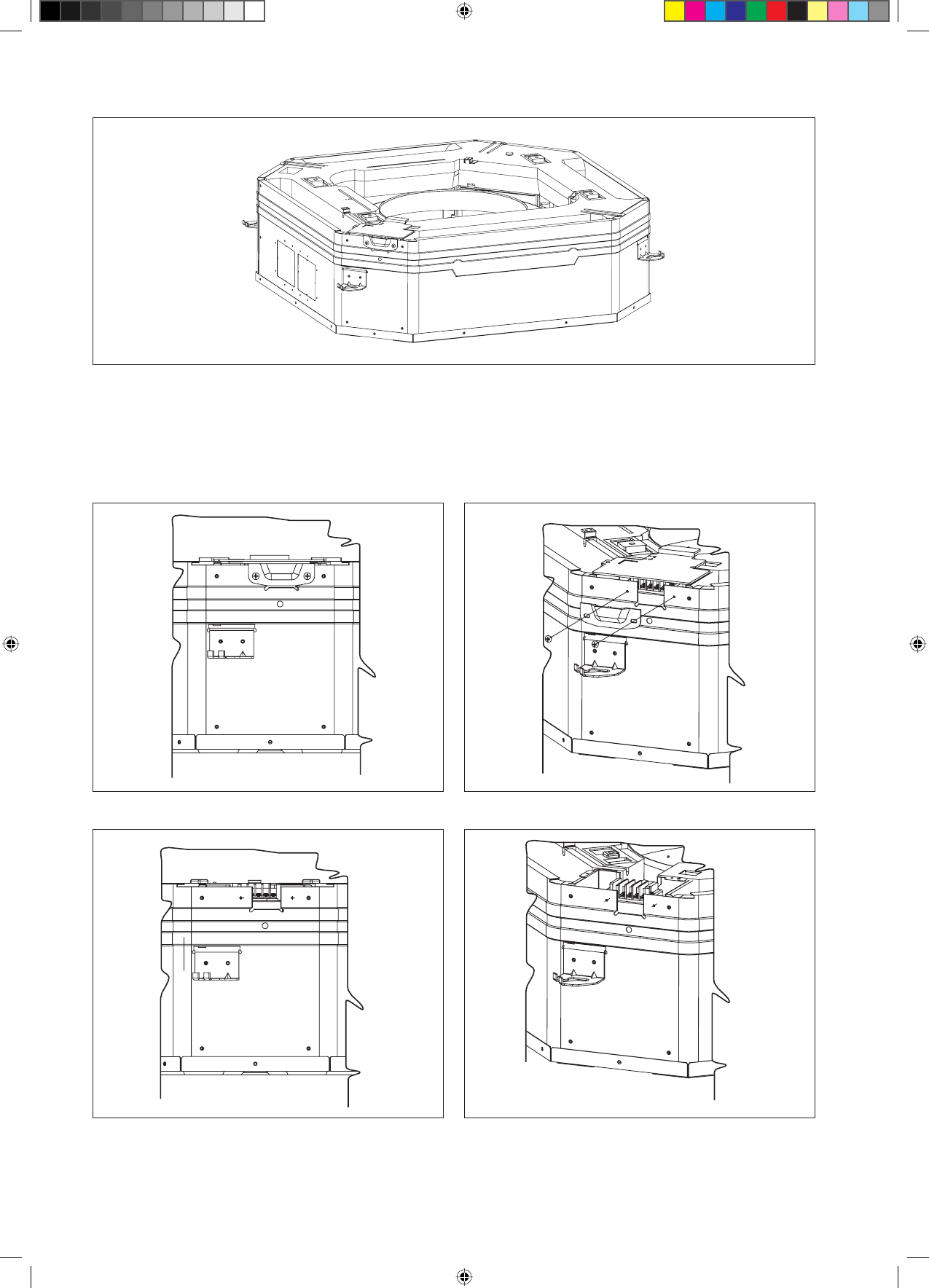

Figura A

Figura B

Figura C

Figura D

Figura E

Le Figure A e B mostrano la posizione del cavo dell’unità interna.
Punti per l’installazione dei cavi di alimentazione e dei cavi provenienti dall’unità esterna.

Togliere il copri-cavo togliendo le viti come mostra la Figura C.
I cavi vanno attraverso il foro come mostrano le figure D e E senza attraversare l’altezza del foro.
Dopo di ciò, il copri-cavo deve essere rimontato per chiudere il cavo.

1.
2.
3.
