10-10

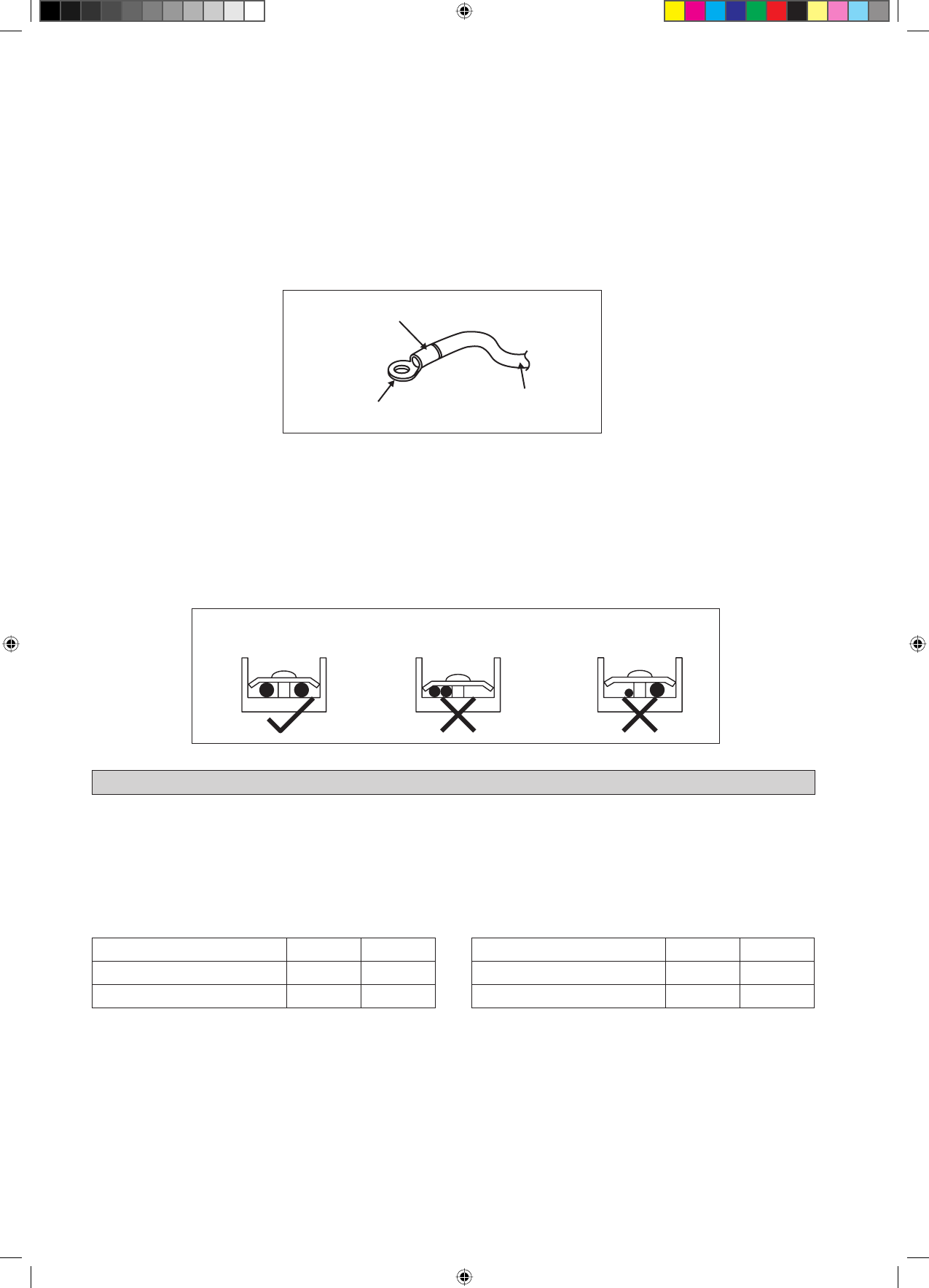

İzolasyon kılıfını takın

Yuvarlak sıkıştırmalı tip bağlantı ucu

Elektrik kablosu

Aynı kalınlıktaki kabloları
her iki yana bağlayın.

Aynı kalınlıktaki kabloları tek
bir tarafa bağlamayın.

Farklı kalınlıktaki
kabloları bağlamayın.

Montaj kablosu bağlama aşaması:

Bağlantı ucu vidalarını sıkmak için doğru tornavida kullanın. Kutu çok küçükse, vidanın bağı hasar görebilir ve vida
düzgün şekilde sıkıla mayabilir. Çok fazla sıkılırsa, vida hasar görebilir. Çok fazla sıkılırsa, vida hasar görebilir.

Aynı tipteki besleme terminali farklı kalınlıkta kablo bağlamayın.

Belirtilen tipte elektrik kablosu kullanın. Kabloyu bağlantı ucuna sıkı bir ğekilde bağlayın. Kabloyu bağlantı ucuna ağırı
baskı yapmadan kilitleyin.

Kabloları altlığın gösterdiği ğekilde ve terminal kutusu kapağının açılması gibi diğer donanımı engellemeyecek ğekilde
bağlayın.

•

•
•

•

Çalışma Sınırları:

Termal Taşıyıcı: Su
Su Sıcaklığı: 4°C ~ 10°C (Soğutma), 35°C ~ 50°C (2 Borular), 35°C ~ 70°C (4 Borular),
Maksimum Su Basıncı: 16 bar
Hava Sıcaklığı: (aşağıda gösterildiği gibi)

Sadece Soğutma

Isıtma Ünitesi

Ts: Kuru hava sıcaklığı.

Th: Nemli hava sıcaklığı.

ÇALIŞMA ARALIĞI

Sıcaklık

Ts °C/°F

Th °C/°F

Minimum İç Mekan Sıcaklık

16,0 / 60,8

11,0 / 51,8

Maksimum İç Mekan Sıcaklık

32,0 / 89,6

23,0 / 73,4

Sıcaklık

Ts °C/°F

Th °C/°F

Minimum İç Mekan Sıcaklık

16,0 / 60,8

Maksimum İç Mekan Sıcaklık

30,0 / 86,0

Tüm kablolar sıkıca bağlanmalıdır.

Hiçbir kablonun soğutucu borulara, kompresöre veya fan motorunun herhangi hareketli bir parçasına temas
etmediğinden emin olun.

İç ünite ve dış ünite arasında birleşen kablolar kablo kelepçesinde kelepçelenmelidir.

Güç kaynağı kablosu minimum gereksinim olan H07RN-F değerinde olmalıdır.

Terminal kutusu kapağını takarken, kabloların sıkışmadığından emin olun.

Bütün kablo bağlantılarını yaptıktan sonra, küçük hayvanların ve böceklerin dışarıdan üniteye girmesini önlemek için
tüm açıklık/delikleri izolasyonla (bulunduğunuz yerden satın alınır) doldurun.

Elektrik bağlantı kutusuna olan bağlantı kabloları için yuvarlak sıkıştırmalı tip bağlantı ucu kullanın. Kabloları bağlantı
kutusunun üzerindeki işaretle eşleştirerek bağlayın. (Üniteye yapıştırılan kablo şemasına bakınız).

•
•

•
•
•
•

•
