9-12

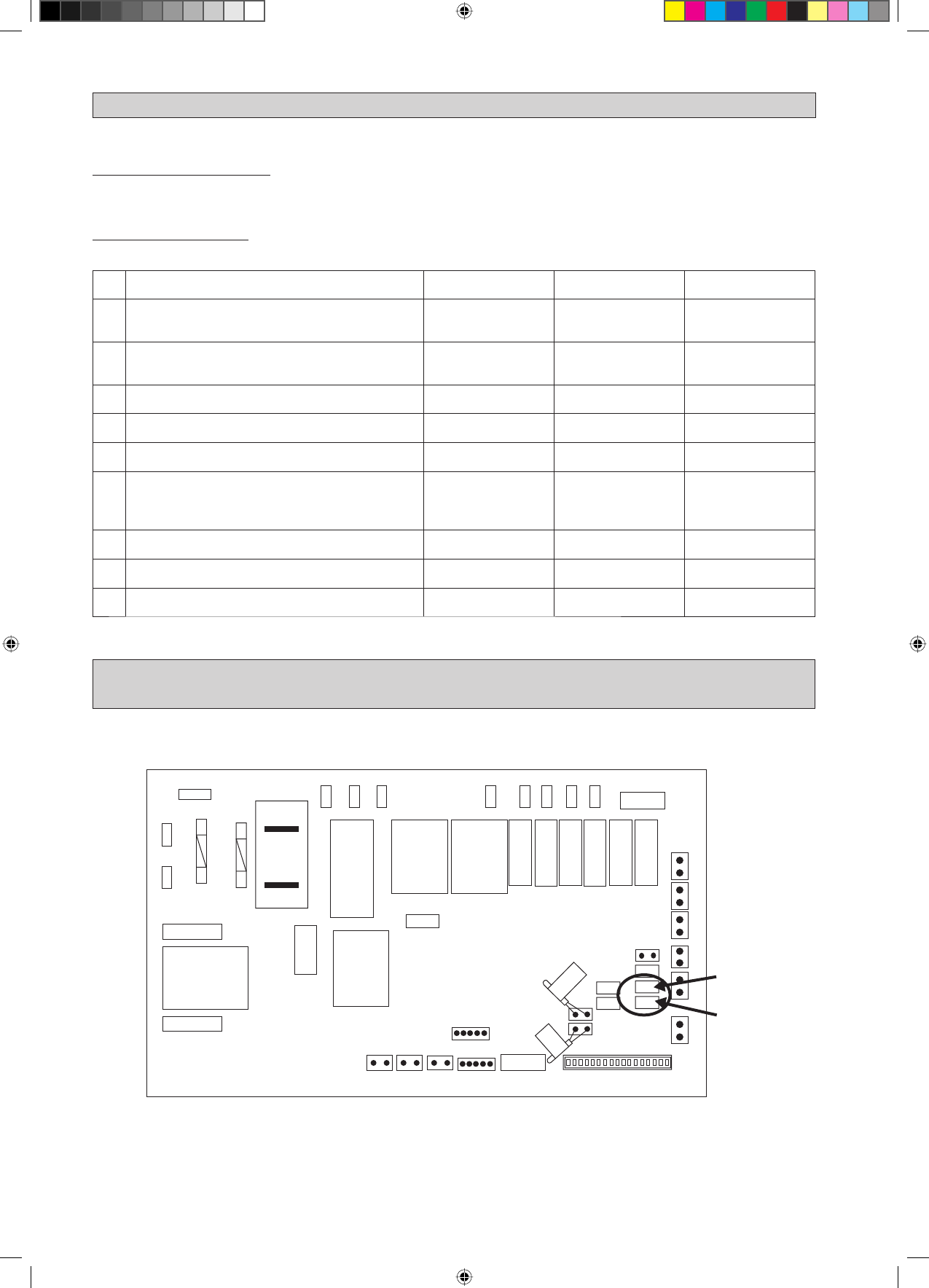

ПОКАЗАНИЯ ИНДИКАТОРОВ

Действие

СИД ПИТАНИЯ

СИД Таймера

Код ошибки

1.

Комнатный датчик отключен или короткое
замыкание

Мигает 1 раз

-

Мигает E1

2.

Датчик трубопровода отключен или короткое
замыкание

Мигает 2 раза

-

Мигает E2

3.

Плохо Tемпература Tрубопровода

Мигает 3 раза

-

Мигает E4

4.

Плохой/неисправности температура трубопровода

-

Мигает 1 раз

Мигает E5

5.

Неисправность водяного насоса

-

Мигает 2 раза

Мигает E6

6.

Аппаратная ошибка (тактовый переключатель
вывод замкнут/М3 или М4 режим с бесклапанные
разделе)

-

Мигает 6 раза

Мигает E8

7.

Активирована функция Открытое Окно

*

Мигает 6 раза

-

-

8.

Активирован режим Антифриз

*

Мигает 7 раза

-

-

9.

Активирована функция Сбрасывания Нагрузки

*

Мигает 8 раза

-

-

*

 Применимо только с 4-трубной системой

A) ВЫБОР МОДЕЛИ

УСТАНОВКА ПАНЕЛИ УПРАВЛЕНИЯ ВЕНТИЛЯТОРНОГО ДОВОДЧИКА

(ПРИМЕНИМО ДЛЯ 4 ТРУБЫ ТОЛЬКО ЕДИНИЦЫ)

HTR

L

Модель M3

Модель M4

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Беспроводное контроллер

Когда на пульте дистанционного управления загорается инфракрасный индикатор функционирования, то датчик
сигналов на комнатном блоке произведет сигнал <бип> для подтверждения получения сигнала.

Проводной контроллер

При обнаружении любого ненормального состояния проводной контроллер начнет мигать, указывая на код ошибки.

N2

LIVE

N1

HI

MED

LO

W

CN_TW

CN_PGRM

CN_WIR

ROOM

CN_STP

C_SEN

H_SEN

HEA

T

VA

LV

E

CN_DSP

SHED

M4

M3

M2

M1

TFULL

A_FRZ

W_OPEN

UNOCP

CO_DRAF

T

SLIENT

CVL

V

HVL

V

WTP

AS

CN_DRY
