Indoor Unit
Ceiling
Board

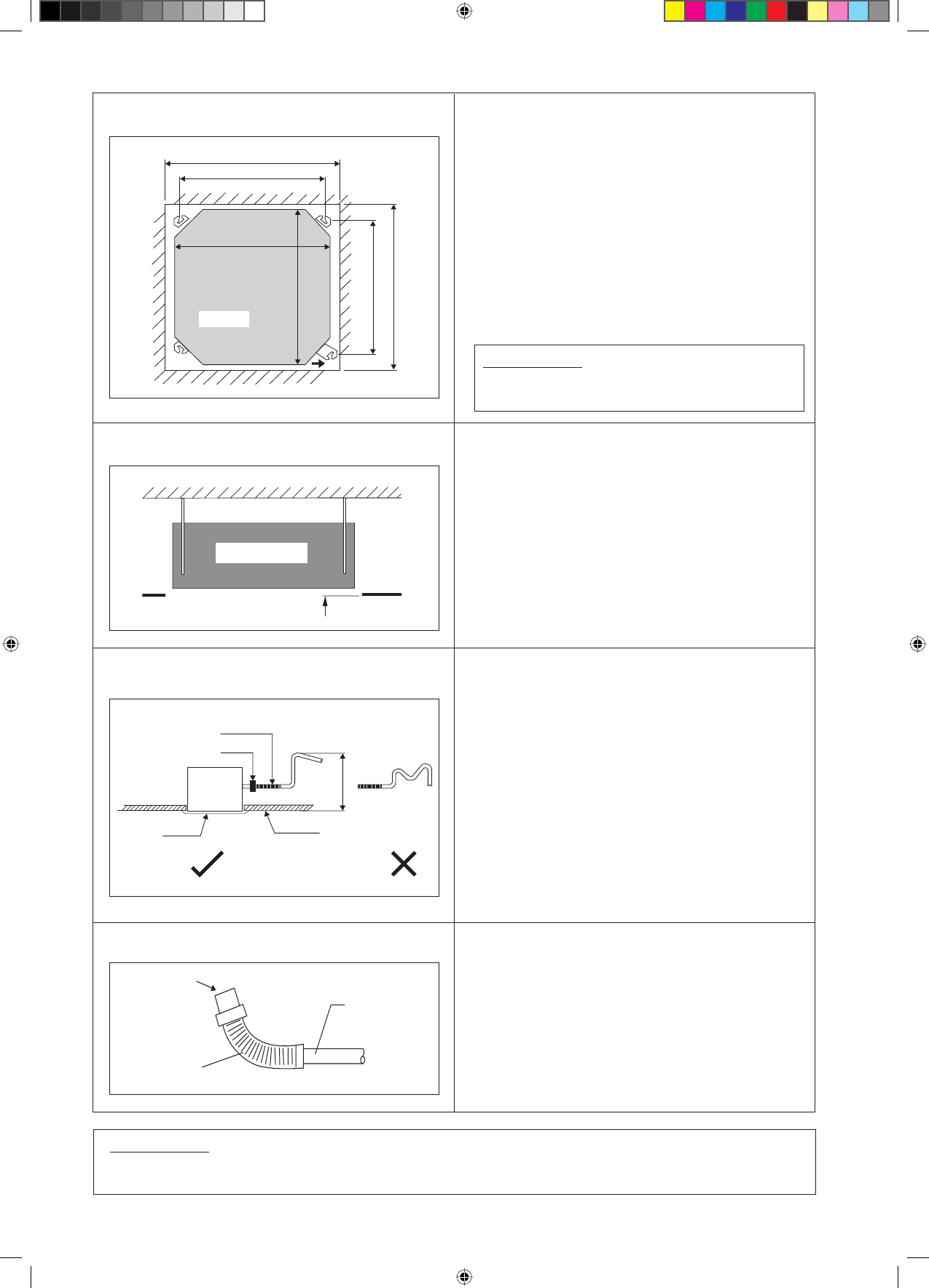

35.0 mm
Gerätegröße 820mm
Leitende Richtung
Öffnung Deckenseite = 890mm
Öf
fnung Deckenseite = 890mm
Hängestab Montageort = 790mm
Gerätegröße 820mm
Gerät
Hängestab Montageort = 621mm
35,0mm
Innen-Gerät
Deckenplatte
Speisewasser
Flexibler Ablaufschlauch
Hauptrohrleitung
ANMERKUNG
Dieses raumgerät hat eine ablasspumpe für das abpumpen von kondenswasser. Waagerechte installation des geräts beugt
gegen wasseraustritt oden kondenswasserbildung am luftauslass vor.
ANMERKUNG
Besprechen Sie die Deckenbohrungen mit den
zuständigen Installateuren.
Messen und markieren Sie die Position der Abhängstange.
Bohren Sie das Loch für die Winkelmutter in die Decke
und befestigen Sie die Abhängstange.
Die Installationsschablone ist zwecks Berücksichtigung
von Schwankungen der Temperatur und relativen
L u f t f e u c h t i g k e i t v e r l ä n g e r t . B i t t e t a t s ä c h l i c h e
Abmessungen überprüfen.
Die Abmessungen der Installationsschablone sind
identisch mit den Abmessungen der Deckenöffnung.
Wenn die Deckenverkleidung noch nicht fertiggestellt ist,
muß die Installationsschablone am Raumgerät angebracht
werden.
•
•
•
•
Achten Sie auf den Abstand der Abhängstangen.
Das Gerät anheben und mit Hilfe von Mutter und
Unterlegscheibe an der Aufhängestange anbringen.
Justieren Sie die Höhe des Raumgeräts auf 35,0mm
zwischen Geräteunterseite und Abhängdecke.
Ü b e r p r ü f e n S i e m i t e i n e r Wa s s e r w a a g e , o b d a s
Gerät waagerecht installiert ist, und ziehen Sie die
Bolzenmutter an, damit das Gerät keine Störungen
aufweist und nicht vibriert.
Öffnen Sie das Deckenplatte entlang der Außenkante der
Installationsschablone.
•
•
•
•
•
Ablaßrohrleitung muß für störungsfreien Ablauf lotrecht
installiert werden.
Vermeiden Sie zur Vorbeugung gegen Wasserrückfluß
jegliche Gefälle oder Steigungen beim Installieren der
Ablaufrohrleitung.
A c h t e n S i e d a r a u f , d a ß d e r A b l a u f a n s c h l u ß a m
Raumgerät beim Anschließen der Ablaufrohrleitung
nicht übermäßig belastet wird.
Der Ablaufanschluß hat des flexiblen Ablaufschlauchs
hat einen Außendurchmesser von 20mm.
Sorgen Sie dafür, daß die Ablaufrohrleitungen (mit
mindestens 8,0mm Polyäthylen-Schaumstoff) gegen
Außenwärme isoliert werden, um das Abtropfen von
Kondenswasser in den Raum zu unterbinden.
•
•
•
•
•
Verbinden Sie das Hauptablaufrohr mit dem flexiblen
Ablauf.
Füllen Sie Wasser in den flexiblen Ablaufschlauch und
überprüfen Sie die Rohrleitungen auf Undichtigkeiten.
Verbinden Sie nach Durchführung des Ablauftests den
flexiblen Ablaufschlauch mit dem Ablaufanschluß am
Raumgerät.
•
•
•
Installation des Geräts
Abgehängtes Raumgerät
Ablaßrohrleitungen
Ablauftest
Rohrschelle
Decke
700,0mm
oder weniger
Paneel
Flexibler Schlauch
Innen-
Gerät
2 IM-CKEW(DC)-1013(1)DAIKIN-DE.i4 4
2 IM-CKEW(DC)-1013(1)DAIKIN-DE.i4 4
7/1/14 2:39:22 PM
7/1/14 2:39:22 PM
