8-12

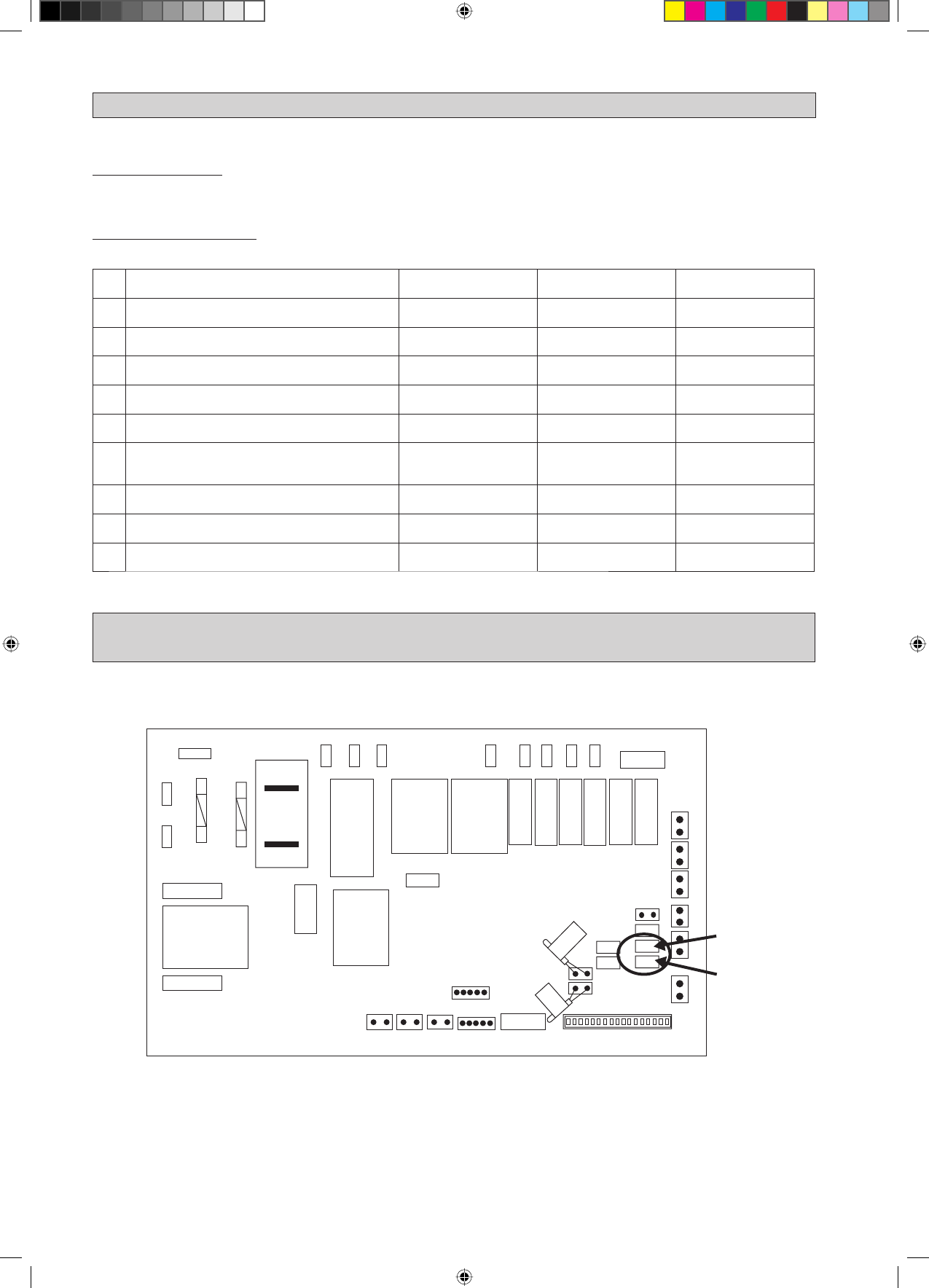

LUZES INDICADORAS

Evento

LED de energia

LED do temporizador

Código de erro

1.

Sensor de Divisão Aberto ou Curto

Pisca 1 vez

-

E1 a piscar

2.

Sensor da Água no Tubo Aberto ou Curto

Pisca 2 vezes

-

E2 a piscar

3.

Temperatura da Água no Tubo Fraca

Pisca 3 vezes

-

E4 a piscar

4.

Temperatura da Água no Tubo Má/Falha

-

Pisca 1 vez

E5 a piscar

5.

Erro da bomba de água

-

Pisca 2 vezes

E6 a piscar

6.

Erro de Hardware (pino do interruptor táctil pe-
queno/ Modo M3 ou M4 com secção sem válvula)

-

Pisca 6 vezes

E8 a piscar

7.

Janela aberta activada*

Pisca 6 vezes

-

-

8.

Modo anti-congelamento activado*

Pisca 7 vezes

-

-

9.

Descarga da carga activada*

Pisca 8 vezes

-

-

* Só aplicável a um sistema com 4 tubos

A) SELEÇÃO DE MODO

CONFIGURAÇÃO DO QUADRO CONTROLADOR DA UNIDADE DA BOBINA DA VENTOINHA

(APLICÁVEL APENAS PARA 4 UNIDADES DE CANOS)

HTR

L

Modelo M3

Modelo M4

DIAGNÓSTICO DE FALHAS

Controlador sem

fi

 os

Quando existe um sinal operacional do controlo remoto por infravermelhos, o receptor do sinal na unidade interior emite um
sinal sonoro (bip) a confirmar a aceitação do sinal.

Controlador Com Ligação

Se não houver nenhuma condição anormal detectada, o controlador com fios fará com que o código de erro pisque.

N2

LIVE

N1

HI

MÉDIO

BAIXO

CN_TW

CN_PGRM

CN_WIR

ROOM

CN_STP

C_SEN

H_SEN

AQUECIMENT

O

VÁL

VULA

CN_DSP

SHED

M4

M3

M2

M1

TFULL

A_FRZ

W_OPEN

UNOCP

CO_DRAFT

SLIENT

CVL

V

HVL

V

WTP

AS

CN_DRY
