ANSLUTNING AV ANTENNER

15

 Sv

Svenska

FÖRBEREDELSE

R

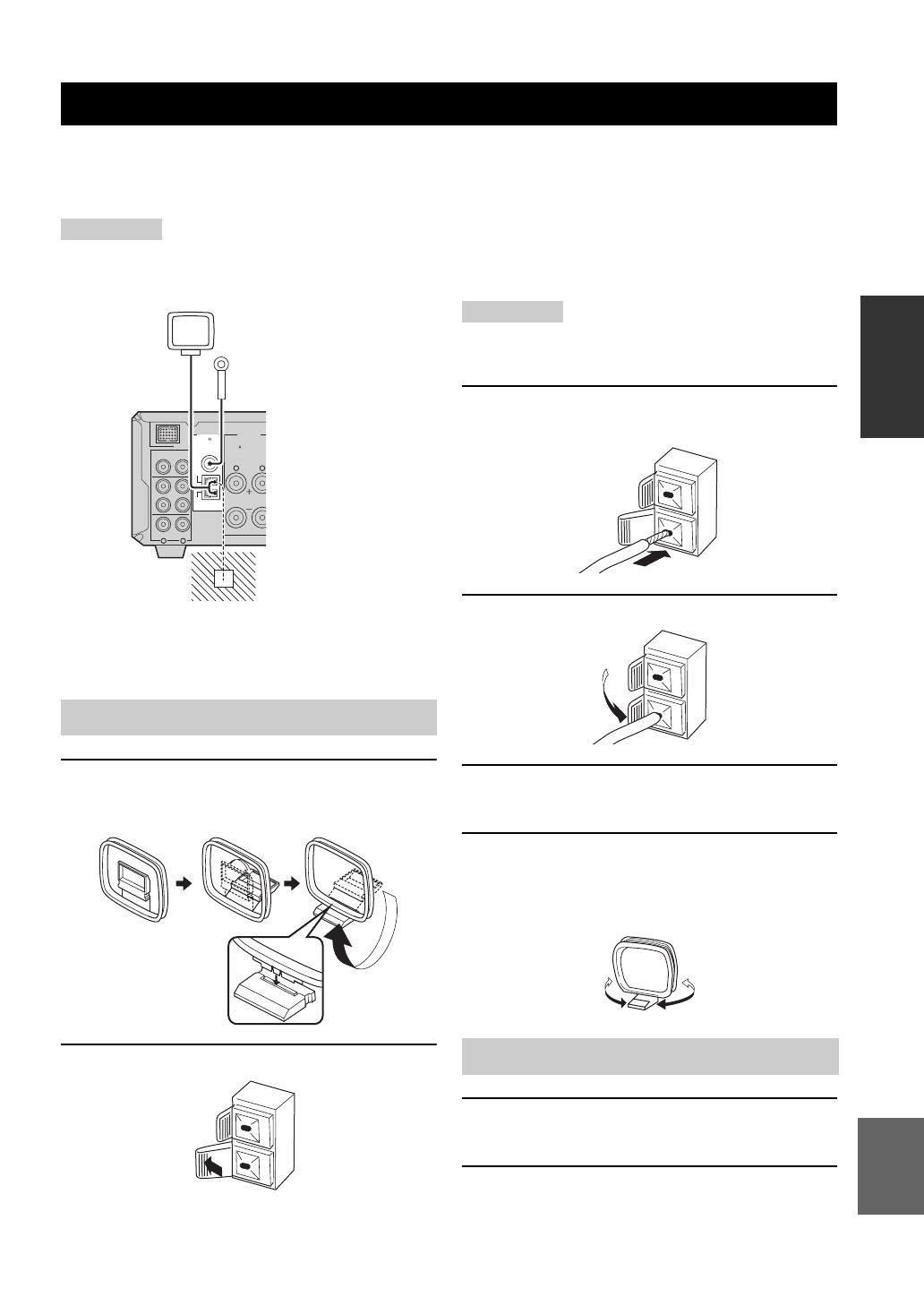

Anslut medföljande AM- och FM-antenner till respektive antenningångar för radiomottagning på receivern. Vi rekommenderar
att utomhusantenner (tillval) ansluts för att förbättra radiomottagningen, om tillfredsställande mottagningskvalitet inte uppnås.
Kontakta närmaste auktoriserade YAMAHA-handlare eller servicecenter för mer information.

Se till att ställa in stationssökningssteget (gäller endast modeller till Asien, inkl. Taiwan) i enlighet med det stationssökningssteg som
gäller där receivern används (se sid. 38).

■

Angående jordning

Anslut GND-kontakten till en god jordningspunkt för att erhålla
största möjliga säkerhet och minsta möjliga interferens. En
metallstake nerstucken i fuktig mark erbjuder en god jordningspunkt.

1

Sätt fast antennstället på antennen.

Om antennen ska fästas på en vägg behöver
antennstället inte användas.

2

Tryck ner tungan på AM-ingången.

Beroende på produkt kan det hända att tabben har ett annat
utförande än på illustrationen.

3

För in AM-ramantennens ledningstrådar i
AM-kontakten.

4

Återställ tabben för att klämma fast kabeln.

5

Följ anvisningarna i punkt 2 till 4 för att föra in AM-
ramantennens ledningstrådar i GND-kontakten.

6

Placera antennen på avstånd från receivern
och högtalarkablarna.

Vrid på antennhuvudet under pågående AM-radiomottagning
för att hitta den riktning som ger bäst mottagning.

1

Anslut den medföljande FM-inomhusantennen till
antenningången FM på receivern.

2

Placera antennen på avstånd från receivern
och högtalarkablarna.

Anslutning AV antenner

Anmärkning

Anslutning av AM-ramantennen

L

R

L

R

SPEAKERS

DOCK

DVD/CD

TAPE/MD

AUX

OUT

IN

FM

GND

AM

ANTENNA

75

UNBAL.

6   MIN / SPEAKER

FM-inomhusantenn

(medföljer)

AM-ramantenn

(medföljer)

Jordning

(GND-kontakt)

Anmärkning

Anslutning av FM-antennen
