RACCORDEMENT DU SYSTÈME

12

 Fr

Avant de raccorder le système, veuillez lire attentivement la procédure et les remarques. Pour de plus amples
informations sur les enceintes (NX-E800), reportez-vous au mode d’emploi qui les accompagne.

Ne raccordez le câble d’alimentation de l’ampli-tuner, du lecteur de DVD ou des autres appareils à la prise secteur que lorsque tous les
appareils sont raccordés.

1

 Reliez les prises DVD/CD (L/R) de l’ampli-tuner aux prises AUDIO OUT (L/R) du lecteur de DVD avec le câble

audio à fiche cinch fourni.

2

 Reliez la prise de connexion du système (TO DVD-E810) sur l’ampli-tuner à la prise (TO RX-E810) de connexion du

système sur le lecteur de DVD avec le câble de commande du système fourni.

3

 Raccordez les bornes d’enceintes (G) de l’ampli-tuner aux bornes d’enceintes gauche des enceintes et les bornes

d’enceintes (D) de l’ampli-tuner aux bornes d’enceintes droite des enceintes (NX-E800). Voir page 13 pour le détail.

y

• La connexion de la commande système sert à synchroniser certaines opérations entre l’ampli-tuner et le lecteur DVD.
• Si vous voulez raccorder un amplificateur à entrée numérique au lieu du RX-E810, utilisez les prisesDIGITAL OUT (COAXIAL ou

OPTICAL) au lecteur de DVD et validez le réglage “SORTIE NUMÉR” dans le menu de configuration (voir page 52).

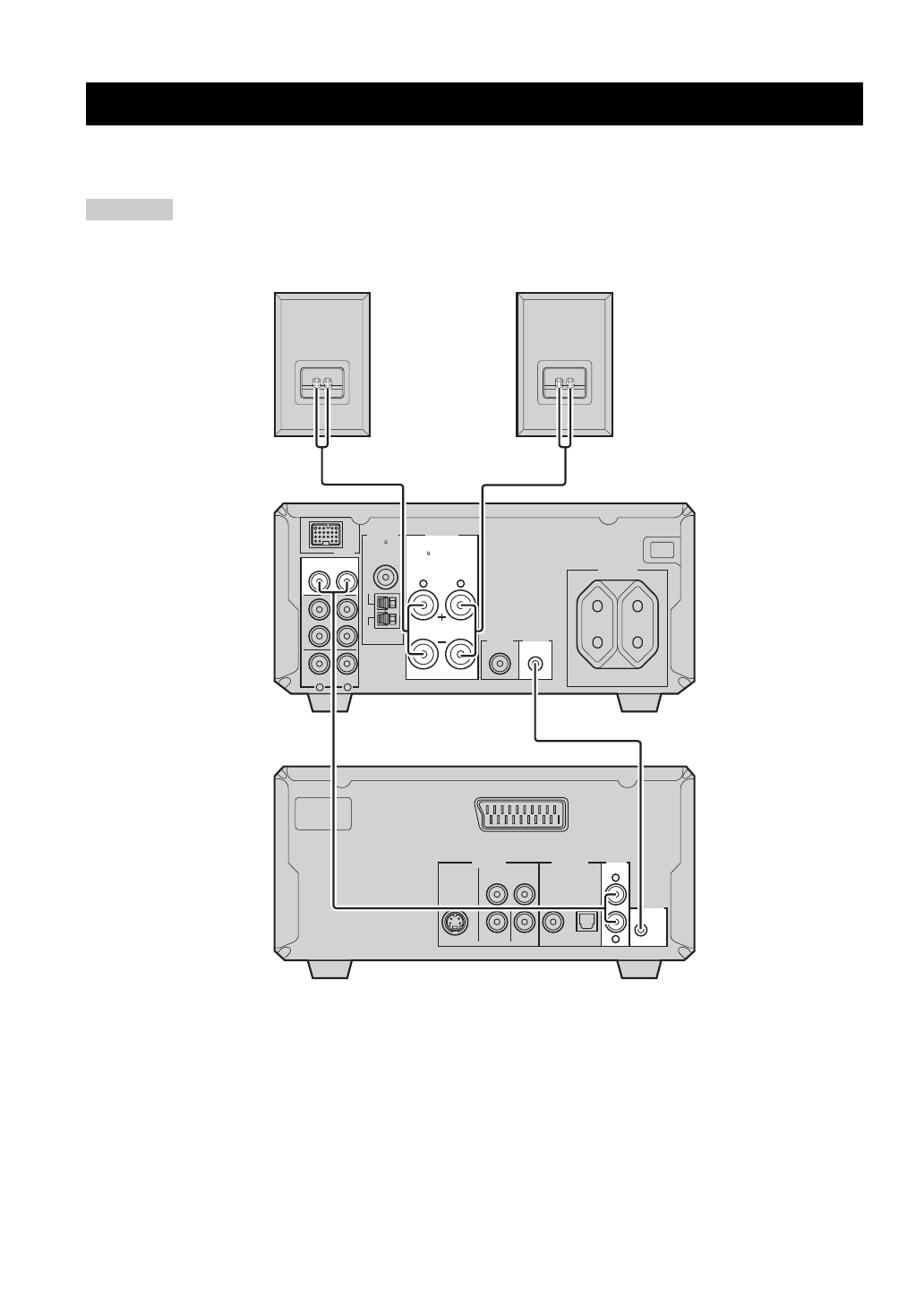

Raccordement du système

Remarque

L

R

AV

AUDIO

OUT

DIGITAL OUT

COAXIAL

COMPONENT

S VIDEO

VIDEO

P

B

P

R

Y

OPTICAL

VIDEO OUT

MAINS

TO RX-E810

L

R

L

R

MAINS

SPEAKERS

DOCK

DVD/CD

TAPE/MD

AUX

OUT

IN

FM

GND

AM

ANTENNA

75

UNBAL.

TO DVD-E810

SUBWOOFER

OUT

100W MAX. TOTAL

AC OUTLETS

SWITCHED

6   MIN / SPEAKER

1

3

3

2

Ampli-tuner (RX-E810)

(Modèle pour l’Europe)

Lecteur de DVD (DVD-E810)

Enceinte gauche

(NX-E800)

Enceinte droite

(NX-E800)
