Anslutning av anläggningen

13

 Sv

Svenska

FÖRBEREDELSE

R

■

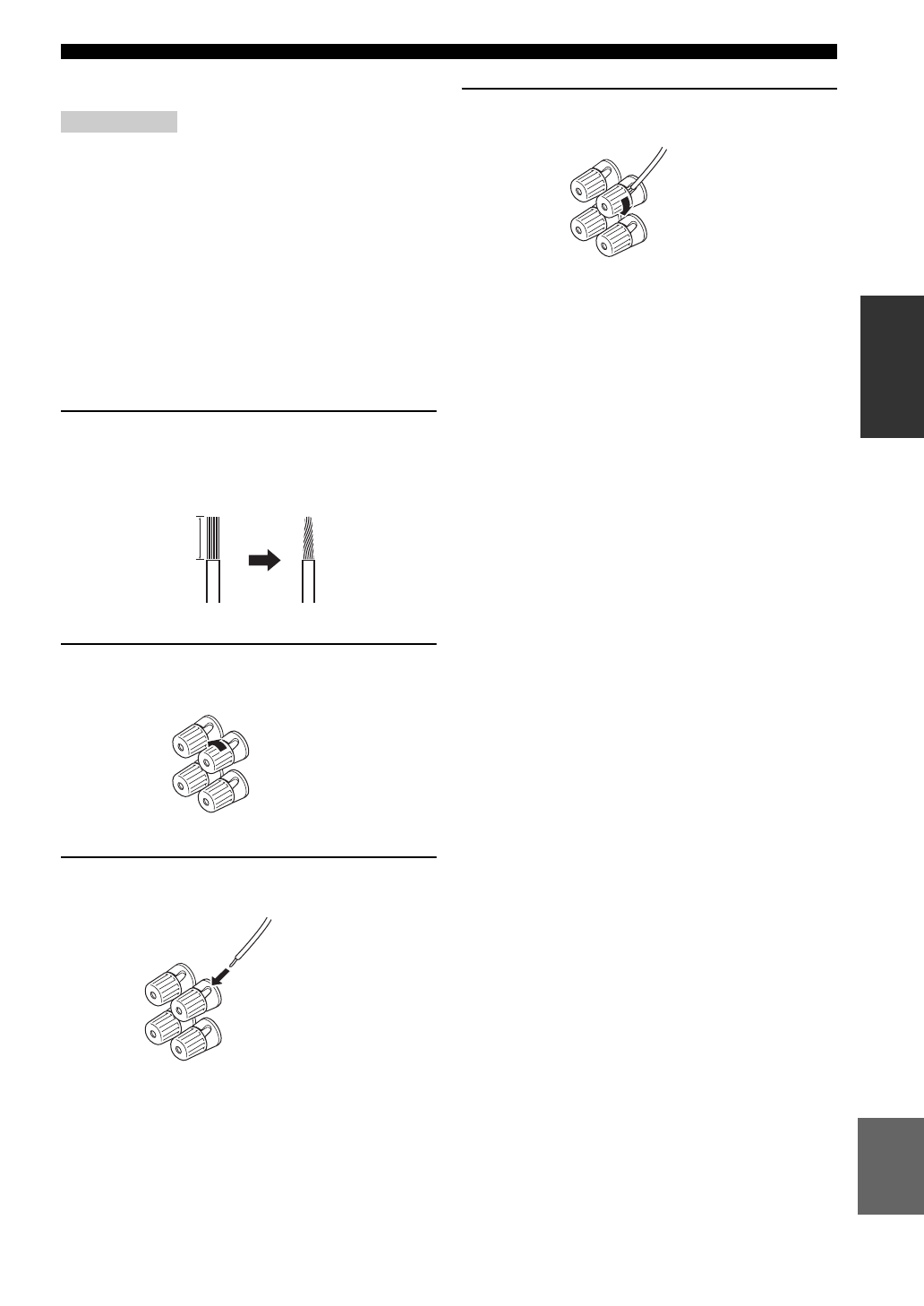

Anslutning av högtalarkabeln

• Se till att ansluta vänster kanal (L), höger kanal (R), “+” (röd)

och “–” (svart) korrekt. Om anslutningarna görs fel, återges
inget ljud från högtalarna, och om polariteten för
högtalaranslutningarna kastas om, kommer ljudet att låta
onaturligt och sakna bas.

• Låt inte blottade högtalartrådar komma i kontakt med varandra

och låt de inte heller komma i kontakt med någon metalldel på
receivern. Det kan skada receivern och/eller högtalarna.

• Om andra högtalare än NX-E800 ska anslutas, så var noga med

att använda högtalare vars impedans överensstämmer med vad
som anges på baksidan av receivern och som är magnetisk
avskärmade. Om de magnetiskt avskärmade högtalarna orsakar
störningar på en bildskärm, så placera högtalarna längre bort
från bildskärmen.

1

Skala bort cirka 10 mm av isoleringen i
änden på varje högtalarkabel och tvinna
sedan ihop de blottade trådarna på kabeln
för att förhindra kortslutning.

2

Skruva upp knoppen.

3

Skjut in de blottade trådarna i
högtalarutgången.

4

Dra åt knoppen för att fästa kabeln.

Anmärkningar

10 mm

Röd: positiv (+)

Svart: negativ (–)

Röd: positiv (+)

Svart: negativ (–)

Röd: positiv (+)

Svart: negativ (–)
