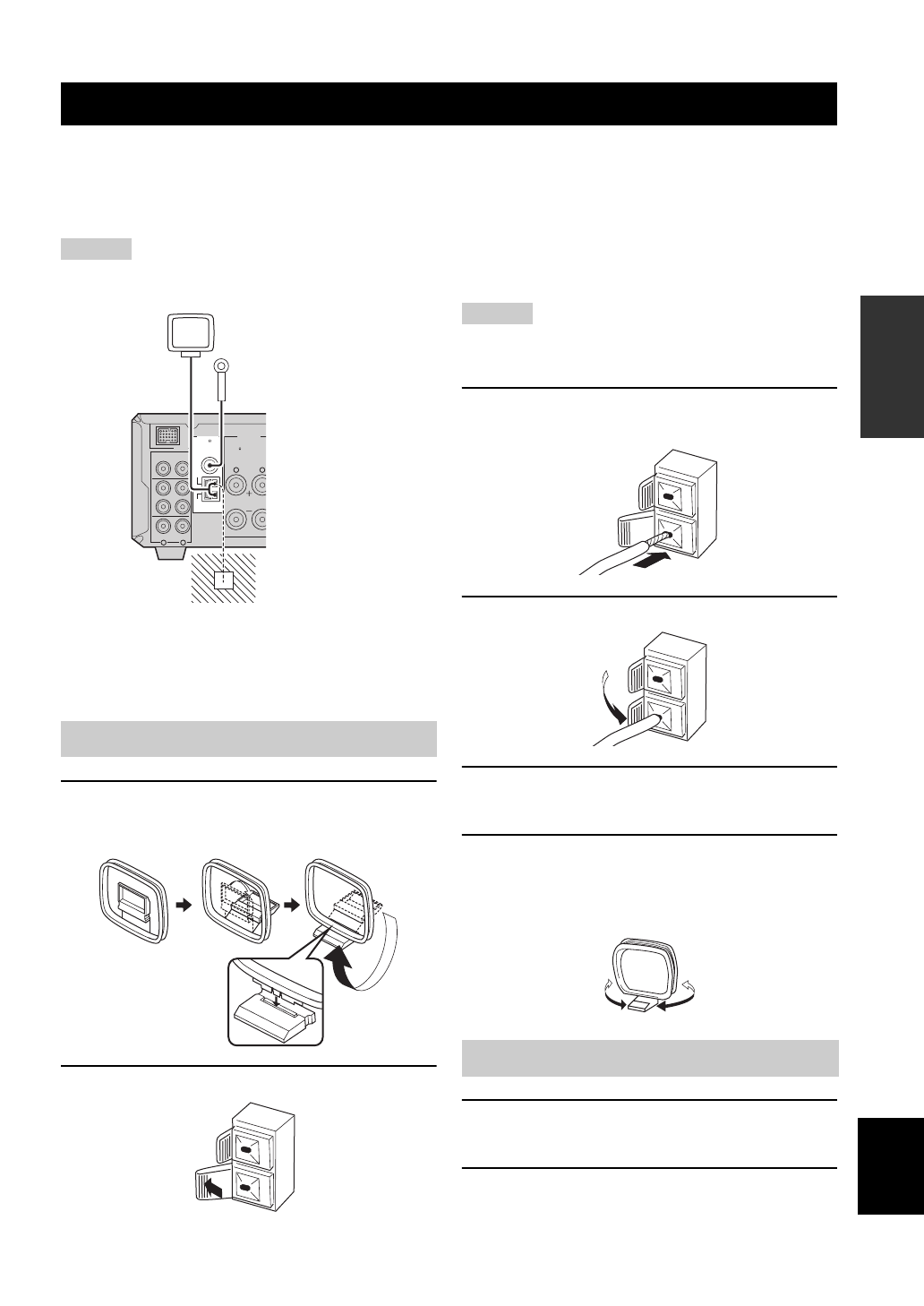

ANSCHLIEßEN VON ANTENNEN

15

 De

De
utsc

h

V

O

RB
ER
EITUNG

Für den Rundfunkempfang auf dem Receiver müssen Sie die mitgelieferten MW- und UKW-Antennen an die
vorgeschriebenen Klemmen anschließen. Falls ein Problem hinsichtlich schwachem Rundfunkempfang in Ihrem Gebiet
auftreten sollte, oder wenn Sie den Rundfunkempfang verbessern möchten, empfehlen wir die Verwendung optionaler
Hochantennen. Für Einzelheiten wenden Sie sich an den nächsten autorisierten YAMAHA-Fachhändler oder Kundendienst.

Verwenden Sie immer diese Funktion, um das Frequenzraster (nur Modelle für Asien und Taiwan) gemäß der Senderteilung in Ihrem Gebiet einzustellen (siehe Seite 38).

■

Über die Erdung

Für maximale Sicherheit und minimale Interferenzen
sollten Sie die GND-Klemme an eine gute Erdung
anschließen. Eine gute Erdung ist ein in den feuchten
Erdboden getriebener Metallstab.

1

Bringen Sie den Antennenstand an der Antenne an.

Falls Sie die Antenne an einer Wand anbringen,
müssen Sie den Antennenstand nicht verwenden.

2

Drücken Sie den Zapfen der AM-Klemme.

Je nach Produkt kann die Form des Zapfens sich von der hier
gezeigten Abbildung unterscheiden.

3

Stecken Sie die MW-Rahmenantennendrähte
in die AM-Klemme.

4

Lassen Sie den Zapfen los, um den Draht zu sichern

.

5

Wiederholen Sie Schritt 2 bis 4 zum Einsetzen der
MW-Rahmenantennendrähte in die GND-Klemme.

6

Ordnen Sie die Antenne entfernt vom
Receiver und den Lautsprecherkabeln an.

Drehen Sie den Antennenkopf während des Rundfunkempfangs,
um den besten Winkel für optimalen Empfang zu ermitteln.

1

Schließen Sie die mitgelieferte UKW-Antenne
an die FM-Buchse des Receivers an.

2

Ordnen Sie die Antenne entfernt vom
Receiver und den Lautsprecherkabeln an.

Anschließen von Antennen

Hinweis

Anschluss der MW-Rahmenantenne

L

R

L

R

SPEAKERS

DOCK

DVD/CD

TAPE/MD

AUX

OUT

IN

FM

GND

AM

ANTENNA

75

UNBAL.

6   MIN / SPEAKER

UKW-

Zimmerantenne

(mitgeliefert)

MW-

Rahmenantenne

(mitgeliefert)

Erdung

(GND-Klemme)

Hinweis

Anschluss der UKW-Antenne
