DE
3
BEDIENUNGSANLEITUNG
DIE - auch teilweise - Vervielfältigung dieses Handbuchs ist strengstens untersagt.
FC66003946
Rev 00
Steuerung für Endgeräte
FWECSA
BEDIENTERMINAL

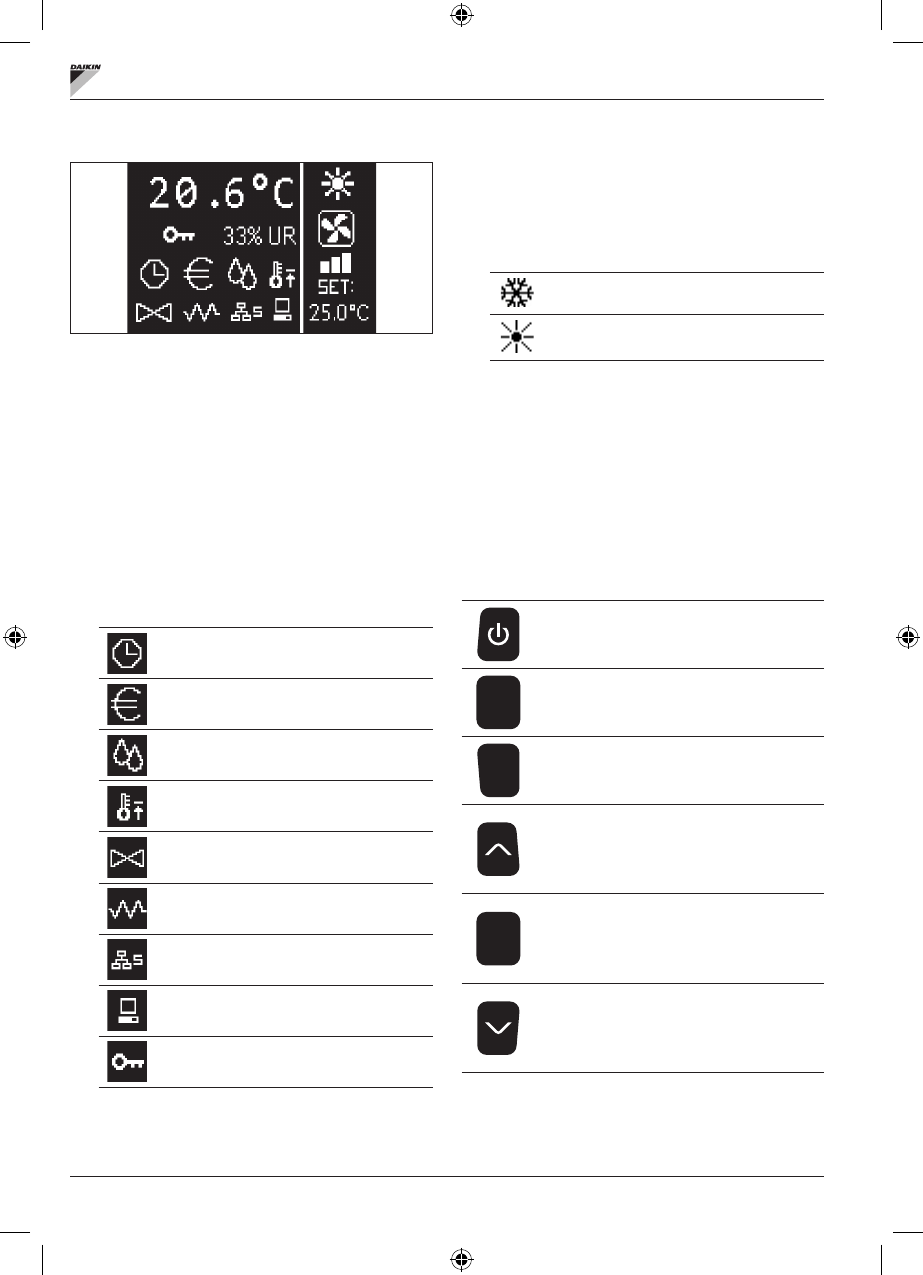

Der Hauptbildschirm ist in zwei Felder unter teilt (die im
Folgenden linkes Feld und rechtes Feld genannt werden), die
von einer ver tikalen Linie voneinander getrennt sind.
Im
linken Feld
sind folgende Informationen angeführ t (von
oben nach unten und von links nach rechts):
•
Raumtemperatur (erfasst von der externen Sonde
am Bedienterminal oder von der mit der Klemmleiste
verbundenen Sonde der I/O-Kar te, je nach Konfiguration)
•
Raumfeuchtigkeit (wenn eine Feuchtigkeitssonde
vorhanden und konfigurier t ist)
•
Statussymbole:
Timer-Zeiten aktivier t
Economy-Funktion aktivier t
Entfeuchter in Betrieb
Funktion Mindestraumtemperatur
freigegeben
Ventil/-e offen
Elektrischer Heizwiderstand freigegeben/
aktivier t
Netzwerk SMALL auf RS485 aktivier t
Serielle Kommunikation
mit Überwachungssystem
Tastatur gesperr t
•
Alarmmeldung: Symbol und Anzeige des Alarmtyps
überlagern den normalerweise für die Anzeige der
Statussymbole vorgesehenen Bereich.
Im
rechten Feld
werden folgende Informationen angezeigt
(von oben nach unten)
•
Anzeige des Betriebsmodus
Modus
KÜHLUNG
Modus
HEIZUNG
•
Statusanzeige der Belüftung
•
Anzeige des Temperatursollwer ts der Raumluft
Wenn sich die Einheit im Status OFF befindet, so wird das
Feld vollständig von der ver tikalen Schrift OFF ausgefüllt.
TASTATUR
Das Display verfügt über 6 Tasten; im Folgenden sind die
grundlegenden Funktionen jeder Taste beschrieben.
TASTE ON/OFF
•
Ein-/Ausschalten der Einheit
•
Zurück zum Hauptbildschirm
Prg
TASTE PRG
•
Zugang zum Menü
Mode
MODE-TASTE
•
Änderung des Betriebsmodus (HEIZUNG/
KÜHLUNG)
TASTE PFEIL NACH OBEN
•
Änderung der Wer te/Drehzahlstufe des
Gebläses
•
Durchblättern der Bildschirmansichten
Set
TASTE SET
•
Modus Änderung SOLLWERT/GEBLÄSE
•
Bestätigung des Wer ts/zurück zum Modus
Durchblättern der Bildschirmansichten
TASTE PFEIL NACH UNTEN
•
Änderung der Wer te/Drehzahlstufe des
Gebläses
•
Durchblättern der Bildschirmansichten
